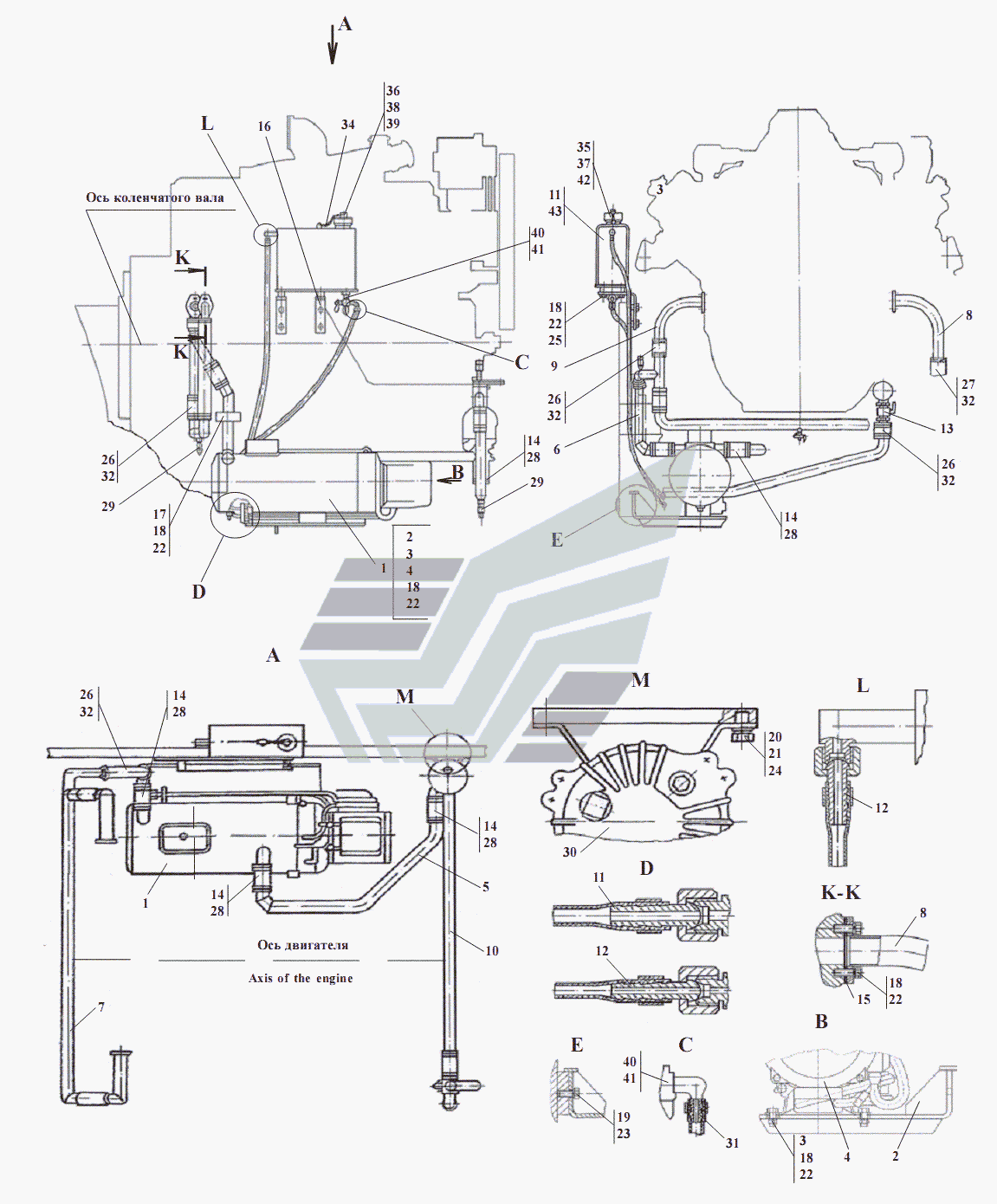

- Установка предпускового подогревателя
100%
Название детали
Подогреватель
Заводской номер
361-41.08.100
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
361-41.08.110
Количество на модель
1
№
2
Название детали
Орех
Заводской номер
М8-6Н.5.0115.5915-70
Количество на модель
4
№
3
Название детали
Подогреватель жидкостный
Заводской номер
141.810Б.000.
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
361-41.08.200
Количество на модель
1
№
5
Название детали
Трубопровод
Заводской номер
361-41.08.220
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
361-41.08.300
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
361-41.08.410
Количество на модель
2
№
8
Название детали
Трубопровод
Заводской номер
361-41.08.420
Количество на модель
1
№
9
Название детали
Трубопровод
Заводской номер
361-41.08.370
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
361-41.08.380
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
361-41.08.390
Количество на модель
1
№
12
Название детали
Кран
Заводской номер
361-41.08.750
Количество на модель
1
№
13
Название детали
Зажим TORRO
Заводской номер
40-60/9-С7W2
Количество на модель
8
№
14
Название детали
прокладка
Заводской номер
361-41.08.001
Количество на модель
2
№
15
Название детали
Кронштейн
Заводской номер
361-41.08.002
Количество на модель
2
№
16
Название детали
Скоба
Заводской номер
ТО-27-2АУХЛ-03.01.30.009
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М8-6gх20.56.0115.7796-70
Количество на модель
16
№
18
Название детали
Болт
Заводской номер
М12-6gх25.56.0115.7796-70
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
М6-6gх12.56.0115.7798-70
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
6.65Г.0115.6402-70
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
8.65Г.0115.6402-70
Количество на модель
16
№
22
Название детали
Шайба
Заводской номер
12.65Г.0115.6402-70
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
С6.02.Ст3.0115.11371-78
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
С8.02.Ст3.0115.11371-78
Количество на модель
8
№
25
Название детали
Рукав
Заводской номер
32х43-1,6.10362-70
Количество на модель
5
№
26
Название детали
Рукав
Заводской номер
38х49-1,6.10362-70
Количество на модель
4
№
28
Название детали
Кран PS
Заводской номер
Кр2-1305000
Количество на модель
2
№
29
Название детали
Электронасос
Заводской номер
34.3730
Количество на модель
1
№
30
Название детали
Зажим ТОRRО
Заводской номер
12-20/9-С7W2
Количество на модель
1
№
31
Название детали
Зажимы ТОRRО
Заводской номер
32-50/9-С7W2
Количество на модель
12
№
32
Название детали
Цепочка
Заводской номер
ТО-18.02.02.160
Количество на модель
1
№
34
Название детали
Прокладка
Заводской номер
330-02.08.104
Количество на модель
1
№
35
Название детали
Стойка
Заводской номер
ПК-032-11.01.005
Количество на модель
1
№
36
Название детали
Крышка
Заводской номер
ПК-032-11.01.007
Количество на модель
1
№
37
Название детали
Орех
Заводской номер
М6-6Н.5.0115.5915-70
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
С6.02.Ст3.0115.6958--78
Количество на модель
1
№
39
Название детали
прокладка
Заводской номер
14АО.23358-87
Количество на модель
1
№
40
Название детали
Кран
Заводской номер
Кр12Д-1305000.
Количество на модель
1
№
41
Название детали
Фильтр
Заводской номер
А61-С06-А3
Количество на модель
1
№
42
Название детали
Бачок топливный
Заводской номер
361-41.08.800
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подогреватель | 361-41.08.100 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 361-41.08.110 | 1 | 1 | 2 | |||
| 3 | Орех | М8-6Н.5.0115.5915-70 | 4 | 4 | 3 | |||
| 4 | Подогреватель жидкостный | 141.810Б.000. | 1 | 1 | 4 | |||
| 5 | Трубопровод | 361-41.08.200 | 1 | 1 | 5 | |||
| 6 | Трубопровод | 361-41.08.220 | 1 | 1 | 6 | |||
| 7 | Трубопровод | 361-41.08.300 | 1 | 1 | 7 | |||
| 8 | Трубопровод | 361-41.08.410 | 2 | 2 | 8 | |||
| 9 | Трубопровод | 361-41.08.420 | 1 | 1 | 9 | |||
| 10 | Трубопровод | 361-41.08.370 | 1 | 1 | 10 | |||
| 11 | Трубопровод | 361-41.08.380 | 1 | 1 | 11 | |||
| 12 | Трубопровод | 361-41.08.390 | 1 | 1 | 12 | |||
| 13 | Кран | 361-41.08.750 | 1 | 1 | 13 | |||
| 14 | Зажим TORRO | 40-60/9-С7W2 | 8 | 8 | 14 | |||
| 15 | прокладка | 361-41.08.001 | 2 | 2 | 15 | |||
| 16 | Кронштейн | 361-41.08.002 | 2 | 2 | 16 | |||
| 17 | Скоба | ТО-27-2АУХЛ-03.01.30.009 | 1 | 1 | 17 | |||
| 18 | Болт | М8-6gх20.56.0115.7796-70 | 16 | 16 | 18 | |||
| 19 | Болт | М12-6gх25.56.0115.7796-70 | 2 | 2 | 19 | |||
| 20 | Болт | М6-6gх12.56.0115.7798-70 | 2 | 2 | 20 | |||
| 21 | Шайба | 6.65Г.0115.6402-70 | 1 | 1 | 21 | |||
| 22 | Шайба | 8.65Г.0115.6402-70 | 16 | 16 | 22 | |||
| 23 | Шайба | 12.65Г.0115.6402-70 | 2 | 2 | 23 | |||
| 24 | Шайба | С6.02.Ст3.0115.11371-78 | 4 | 4 | 24 | |||
| 25 | Шайба | С8.02.Ст3.0115.11371-78 | 8 | 8 | 25 | |||
| 26 | Рукав | 32х43-1,6.10362-70 | 5 | 5 | 26 | |||
| 28 | Рукав | 38х49-1,6.10362-70 | 4 | 4 | 28 | |||
| 29 | Кран PS | Кр2-1305000 | 2 | 2 | 29 | |||
| 30 | Электронасос | 34.3730 | 1 | 1 | 30 | |||
| 31 | Зажим ТОRRО | 12-20/9-С7W2 | 1 | 1 | 31 | |||
| 32 | Зажимы ТОRRО | 32-50/9-С7W2 | 12 | 12 | 32 | |||
| 34 | Цепочка | ТО-18.02.02.160 | 1 | 1 | 34 | |||
| 35 | Прокладка | 330-02.08.104 | 1 | 1 | 35 | |||
| 36 | Стойка | ПК-032-11.01.005 | 1 | 1 | 36 | |||
| 37 | Крышка | ПК-032-11.01.007 | 1 | 1 | 37 | |||
| 38 | Орех | М6-6Н.5.0115.5915-70 | 1 | 1 | 38 | |||
| 39 | Шайба | С6.02.Ст3.0115.6958--78 | 1 | 1 | 39 | |||
| 40 | прокладка | 14АО.23358-87 | 1 | 1 | 40 | |||
| 41 | Кран | Кр12Д-1305000. | 1 | 1 | 41 | |||
| 42 | Фильтр | А61-С06-А3 | 1 | 1 | 42 | |||
| 43 | Бачок топливный | 361-41.08.800 | 1 | 1 | 43 |
