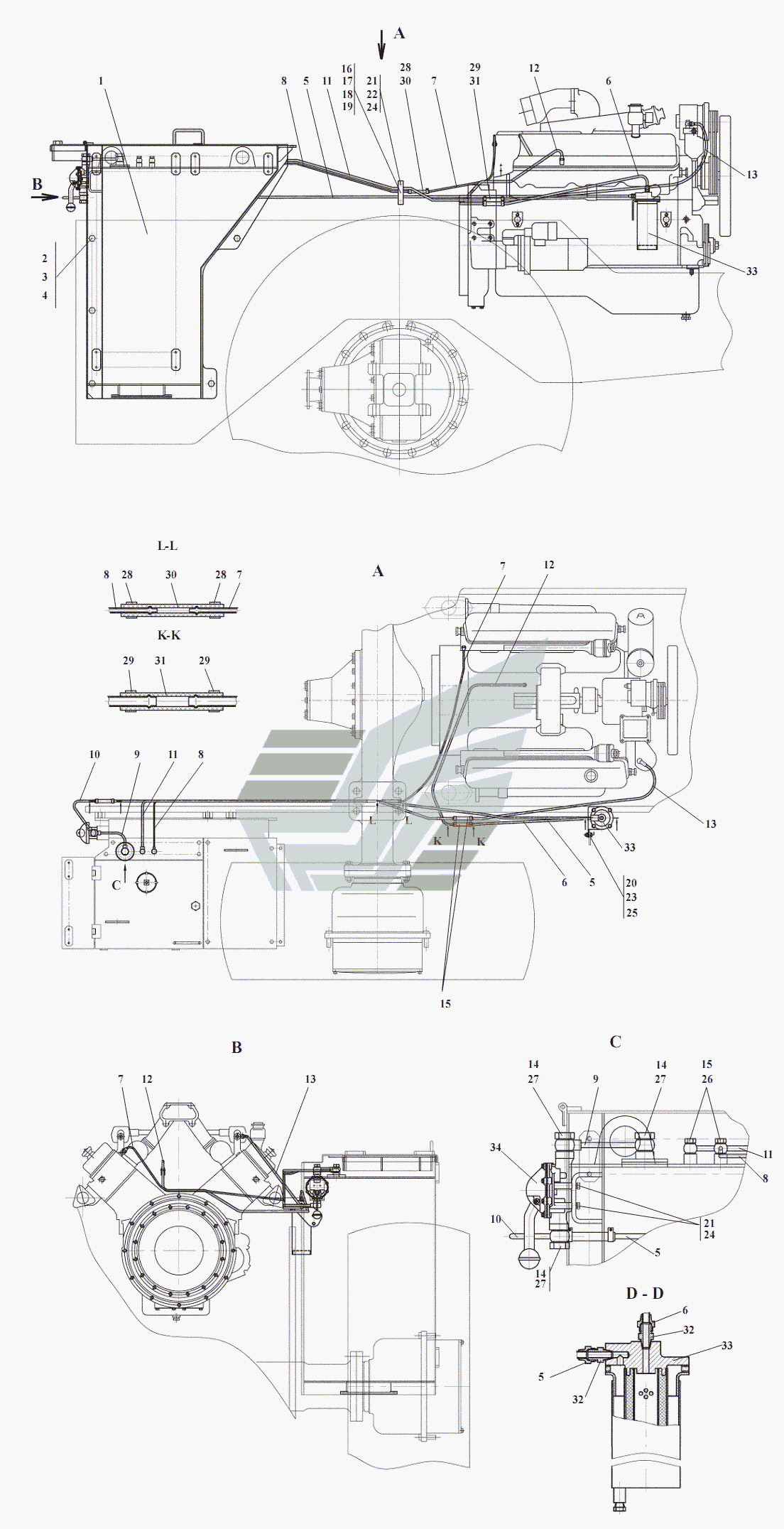

- Топливная система
100%
Название детали
Бак топливный
Заводской номер
361-41.02.300
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М20х1,5-6gх40.109.40Х.0115.7796-70
Количество на модель
5
№
2
Название детали
Шайба
Заводской номер
С20.03.Ст3кп.0115.11371-78
Количество на модель
5
№
3
Название детали
Шайба
Заводской номер
20.65Г.0115.6402-70
Количество на модель
5
№
4
Название детали
Патрубок
Заводской номер
361-41.02.465
Количество на модель
1
№
5
Название детали
Патрубок
Заводской номер
361-41.02.465-01
Количество на модель
1
№
6
Название детали
Патрубок
Заводской номер
361-41.02.485
Количество на модель
1
№
7
Название детали
Патрубок
Заводской номер
361-41.02.490
Количество на модель
1
№
8
Название детали
Патрубок
Заводской номер
361-41.02.850
Количество на модель
1
№
9
Название детали
Труба
Заводской номер
361-41.02.860
Количество на модель
1
№
10
Название детали
Патрубок
Заводской номер
361-41.02.870
Количество на модель
1
№
11
Название детали
Патрубок
Заводской номер
361-41.02.880
Количество на модель
1
№
12
Название детали
Патрубок
Заводской номер
361-41.02.880-01
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
361-41.02.801
Количество на модель
3
№
14
Название детали
Болт
Заводской номер
361-41.02.802
Количество на модель
2
№
15
Название детали
Прокладка Пластина Н- I- МБС С
Заводской номер
361-41.02.805
Количество на модель
1
№
16
Название детали
Прокладка Пластина Н- I- МБС С
Заводской номер
361-41.02.806
Количество на модель
1
№
17
Название детали
Хомут
Заводской номер
У22.2.37-50.024-02
Количество на модель
1
№
18
Название детали
Хомут
Заводской номер
У22.2.37-50.027-02
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М10-6gх30.56.0115.7796-70
Количество на модель
3
№
20
Название детали
Болт
Заводской номер
М6-6gх16.56.0115.7796-70
Количество на модель
6
№
21
Название детали
Орех
Заводской номер
М6-6Н.6.0115.5915-73
Количество на модель
2
№
22
Название детали
Орех
Заводской номер
М10-6Н.6.0115.5915-73
Количество на модель
3
№
23
Название детали
Шайба
Заводской номер
6.65Г.0115.6402-70
Количество на модель
6
№
24
Название детали
Шайба
Заводской номер
10.65Г.0115.6402-70
Количество на модель
3
№
25
Название детали
прокладка
Заводской номер
14АО.23358
Количество на модель
4
№
26
Название детали
прокладка
Заводской номер
20АО.23358
Количество на модель
6
№
27
Название детали
Зажим TORRO
Заводской номер
8х16/9-C7W2
Количество на модель
2
№
28
Название детали
Зажим TORRO
Заводской номер
12x20/9-C7W2
Количество на модель
8
№
29
Название детали
Рукав
Заводской номер
5x12-1,0.10362
Количество на модель
1
№
30
Название детали
Рукав
Заводской номер
10x18,5-1,0.10362
Количество на модель
3
№
31
Название детали
Гайка барашек
Заводской номер
10
Количество на модель
2
№
32
Название детали
Фильтр топливный
Заводской номер
54323-1105012-010
Количество на модель
1
№
33
Название детали
Насос топливоподкачивающий
Заводской номер
РНМ-1КУ2-РНМ
Количество на модель
1
№
34
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 361-41.02.300 | 1 | 1 | 1 | |||
| 2 | Болт | М20х1,5-6gх40.109.40Х.0115.7796-70 | 5 | 5 | 2 | |||
| 3 | Шайба | С20.03.Ст3кп.0115.11371-78 | 5 | 5 | 3 | |||
| 4 | Шайба | 20.65Г.0115.6402-70 | 5 | 5 | 4 | |||
| 5 | Патрубок | 361-41.02.465 | 1 | 1 | 5 | |||
| 6 | Патрубок | 361-41.02.465-01 | 1 | 1 | 6 | |||
| 7 | Патрубок | 361-41.02.485 | 1 | 1 | 7 | |||
| 8 | Патрубок | 361-41.02.490 | 1 | 1 | 8 | |||
| 9 | Патрубок | 361-41.02.850 | 1 | 1 | 9 | |||
| 10 | Труба | 361-41.02.860 | 1 | 1 | 10 | |||
| 11 | Патрубок | 361-41.02.870 | 1 | 1 | 11 | |||
| 12 | Патрубок | 361-41.02.880 | 1 | 1 | 12 | |||
| 13 | Патрубок | 361-41.02.880-01 | 1 | 1 | 13 | |||
| 14 | Болт | 361-41.02.801 | 3 | 3 | 14 | |||
| 15 | Болт | 361-41.02.802 | 2 | 2 | 15 | |||
| 16 | Прокладка Пластина Н- I- МБС С | 361-41.02.805 | 1 | 1 | 16 | |||
| 17 | Прокладка Пластина Н- I- МБС С | 361-41.02.806 | 1 | 1 | 17 | |||
| 18 | Хомут | У22.2.37-50.024-02 | 1 | 1 | 18 | |||
| 19 | Хомут | У22.2.37-50.027-02 | 1 | 1 | 19 | |||
| 20 | Болт | М10-6gх30.56.0115.7796-70 | 3 | 3 | 20 | |||
| 21 | Болт | М6-6gх16.56.0115.7796-70 | 6 | 6 | 21 | |||
| 22 | Орех | М6-6Н.6.0115.5915-73 | 2 | 2 | 22 | |||
| 23 | Орех | М10-6Н.6.0115.5915-73 | 3 | 3 | 23 | |||
| 24 | Шайба | 6.65Г.0115.6402-70 | 6 | 6 | 24 | |||
| 25 | Шайба | 10.65Г.0115.6402-70 | 3 | 3 | 25 | |||
| 26 | прокладка | 14АО.23358 | 4 | 4 | 26 | |||
| 27 | прокладка | 20АО.23358 | 6 | 6 | 27 | |||
| 28 | Зажим TORRO | 8х16/9-C7W2 | 2 | 2 | 28 | |||
| 29 | Зажим TORRO | 12x20/9-C7W2 | 8 | 8 | 29 | |||
| 30 | Рукав | 5x12-1,0.10362 | 1 | 1 | 30 | |||
| 31 | Рукав | 10x18,5-1,0.10362 | 3 | 3 | 31 | |||
| 32 | Гайка барашек | 10 | 2 | 2 | 32 | |||
| 33 | Фильтр топливный | 54323-1105012-010 | 1 | 1 | 33 | |||
| 34 | Насос топливоподкачивающий | РНМ-1КУ2-РНМ | 1 | 1 | 34 |
