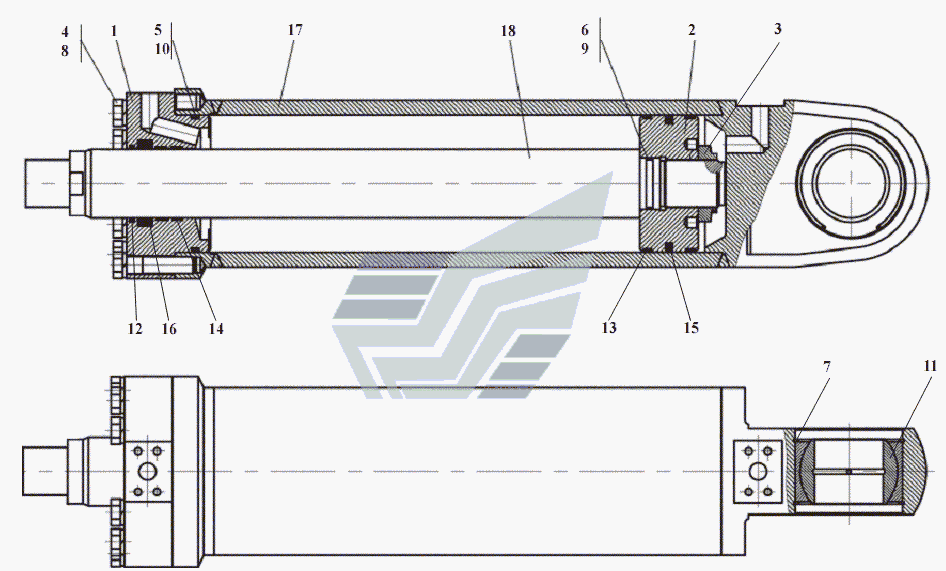

TS-гидравлический цилиндр
100%
Название детали
Крышка
Заводской номер
ЦS125063-00.001
Количество на модель
1
№
1
Название детали
Поршень
Заводской номер
ЦS125063-00.002
Количество на модель
1
№
2
Название детали
Контргайка
Заводской номер
ЦШ125063-00.003
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
ЦШ125063-00.005
Количество на модель
9
№
4
Название детали
Кольцо защитное
Заводской номер
ЦШ125063-00.006
Количество на модель
1
№
5
Название детали
Кольцо защитное
Заводской номер
ЦШ125063-00.007
Количество на модель
2
№
6
Название детали
КОЛЬЦО
Заводской номер
B90.13943-86
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
18.65Г.0115.6402-70
Количество на модель
9
№
8
Название детали
КОЛЬЦО
Заводской номер
045-050-30-2-2.9833/18829
Количество на модель
1
№
9
Название детали
КОЛЬЦО
Заводской номер
115-125-58-2-2.9833/18829
Количество на модель
1
№
10
Название детали
Подшипник ШСЛ-
Заводской номер
ШСЛ-60
Количество на модель
1
№
11
Название детали
Грязесъемник
Заводской номер
86194ASOB063-071-4-7
Количество на модель
1
№
12
Название детали
Кольцо
Заводской номер
24130961КВ125-120-14,8
Количество на модель
2
№
13
Название детали
Кольцо опорно- направляющее штоковое
Заводской номер
24131045SB063-068-9,6
Количество на модель
2
№
14
Название детали
КОЛЬЦО
Заводской номер
416516SIMKO300125-104-7,8
Количество на модель
1
№
15
Название детали
Уплотнение штоковое
Заводской номер
325758KI310063-071-8,0
Количество на модель
1
№
16
Название детали
корпус
Заводской номер
ЦШ125063-00.100-02
Количество на модель
1
№
17
Название детали
корпус
Заводской номер
ЦШ125063-00.100-01
Количество на модель
1
№
17
Название детали
корпус
Заводской номер
ЦШ125063-00.100
Количество на модель
1
№
17
Название детали
Шток
Заводской номер
ЦШ125063-00.018
Количество на модель
1
№
18
Название детали
Шток
Заводской номер
ЦШ125063-00.018-01
Количество на модель
1
№
18
Название детали
Шток
Заводской номер
ЦШ125063-00.018-02
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | ЦS125063-00.001 | 1 | 1 | 1 | |||
| 2 | Поршень | ЦS125063-00.002 | 1 | 1 | 2 | |||
| 3 | Контргайка | ЦШ125063-00.003 | 1 | 1 | 3 | |||
| 4 | Болт | ЦШ125063-00.005 | 9 | 9 | 4 | |||
| 5 | Кольцо защитное | ЦШ125063-00.006 | 1 | 1 | 5 | |||
| 6 | Кольцо защитное | ЦШ125063-00.007 | 2 | 2 | 6 | |||
| 7 | КОЛЬЦО | B90.13943-86 | 2 | 2 | 7 | |||
| 8 | Шайба | 18.65Г.0115.6402-70 | 9 | 9 | 8 | |||
| 9 | КОЛЬЦО | 045-050-30-2-2.9833/18829 | 1 | 1 | 9 | |||
| 10 | КОЛЬЦО | 115-125-58-2-2.9833/18829 | 1 | 1 | 10 | |||
| 11 | Подшипник ШСЛ- | ШСЛ-60 | 1 | 1 | 11 | |||
| 12 | Грязесъемник | 86194ASOB063-071-4-7 | 1 | 1 | 12 | |||
| 13 | Кольцо | 24130961КВ125-120-14,8 | 2 | 2 | 13 | |||
| 14 | Кольцо опорно- направляющее штоковое | 24131045SB063-068-9,6 | 2 | 2 | 14 | |||
| 15 | КОЛЬЦО | 416516SIMKO300125-104-7,8 | 1 | 1 | 15 | |||
| 16 | Уплотнение штоковое | 325758KI310063-071-8,0 | 1 | 1 | 16 | |||
| 17 | корпус | ЦШ125063-00.100-02 | 1 | 1 | 17 | |||
| 17 | корпус | ЦШ125063-00.100-01 | 1 | 1 | 17 | |||
| 17 | корпус | ЦШ125063-00.100 | 1 | 1 | 17 | |||
| 18 | Шток | ЦШ125063-00.018 | 1 | 1 | 18 | |||
| 18 | Шток | ЦШ125063-00.018-01 | 1 | 1 | 18 | |||
| 18 | Шток | ЦШ125063-00.018-02 | 1 | 1 | 18 |
