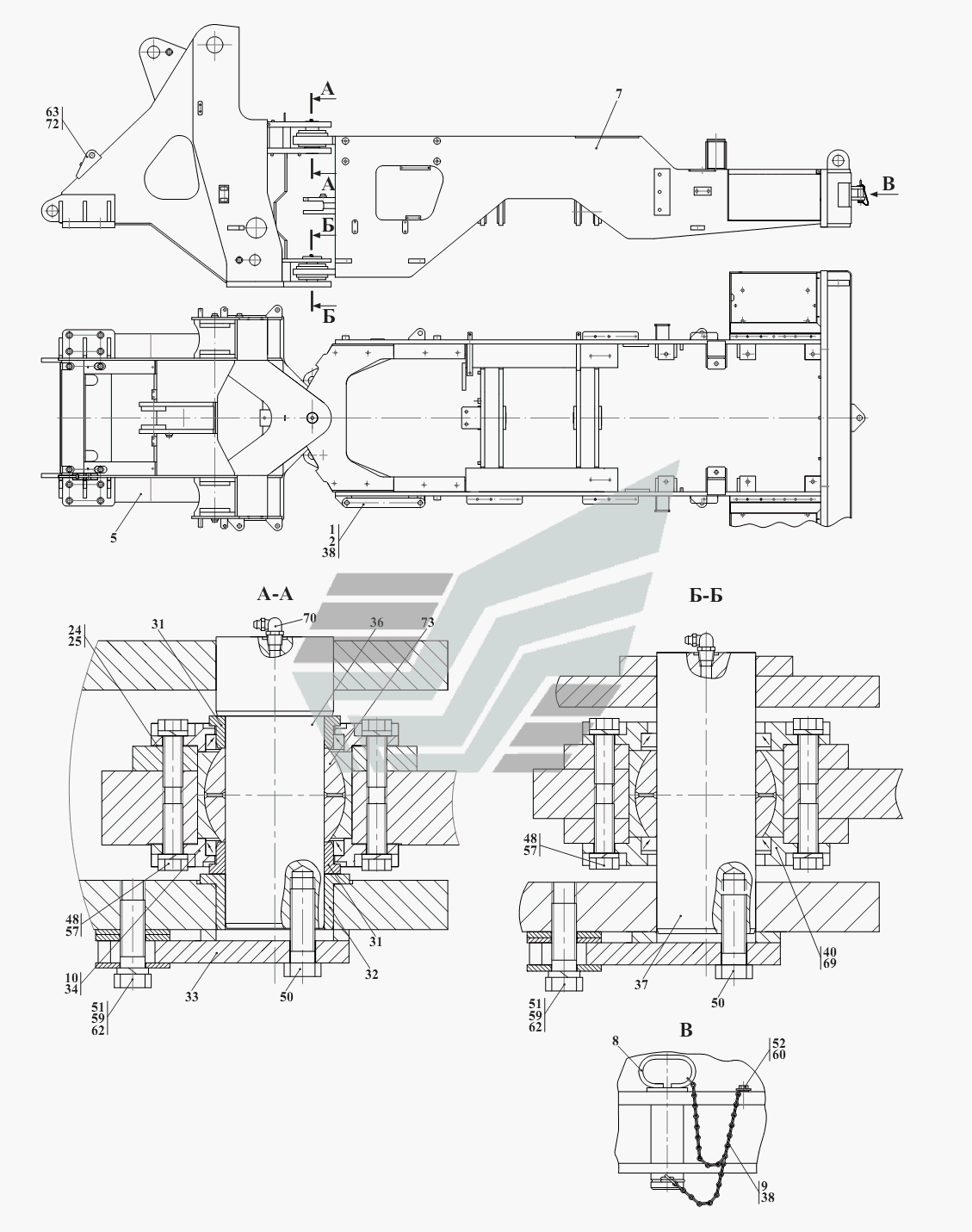

Рама-Б
100%
Название детали
Звено безопасности
Заводской номер
361.10.13.000
Количество на модель
1
№
1
Название детали
Палец
Заводской номер
361.10.14.000
Количество на модель
2
№
2
Название детали
РАМА ПЕРЕДНЯЯ
Заводской номер
371.10.11.000
Количество на модель
1
№
5
Название детали
Рама задняя
Заводской номер
371.10.13.000-Б
Количество на модель
1
№
7
Название детали
Палец
Заводской номер
ТО-18Б.01.03.000
Количество на модель
1
№
8
Название детали
Цепочка
Заводской номер
ТО-18Б.01.05.000
Количество на модель
1
№
9
Название детали
Манжета
Заводской номер
ТО-27-1-02.04.00.000
Количество на модель
2
№
10
Название детали
прокладка
Заводской номер
361.10.00.007
Количество на модель
2
№
24
Название детали
прокладка
Заводской номер
361.10.00.007-01
Количество на модель
3
№
25
Название детали
Втулка
Заводской номер
371.10.00.004
Количество на модель
2
№
31
Название детали
Втулка
Заводской номер
371.10.00.005
Количество на модель
1
№
32
Название детали
Шайба
Заводской номер
371.10.00.006
Количество на модель
1
№
33
Название детали
Крышка
Заводской номер
371.10.00.007
Количество на модель
2
№
34
Название детали
Палец
Заводской номер
371.10.00.011
Количество на модель
1
№
36
Название детали
Палец
Заводской номер
371.10.00.012
Количество на модель
1
№
37
Название детали
Шплинт
Заводской номер
ТО-18Б.01.00.003
Количество на модель
3
№
38
Название детали
Крышка
Заводской номер
ТО-27-1-02.00.00.003
Количество на модель
2
№
40
Название детали
Болт
Заводской номер
M16x1,5-6gx40.109.40Х.0115
Количество на модель
24
№
48
Название детали
Болт
Заводской номер
M20x1,5-6gx60.109.40Х.0115
Количество на модель
6
№
50
Название детали
Болт
Заводской номер
M24-6gx60.88.35.0115
Количество на модель
2
№
51
Название детали
Болт
Заводской номер
M6-6gx20.88.35.0115
Количество на модель
1
№
52
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
24
№
57
Название детали
Шайба
Заводской номер
24 65Г 0115
Количество на модель
2
№
59
Название детали
Шайба
Заводской номер
С.6.02.Ст3.ОП5
Количество на модель
1
№
60
Название детали
Шайба
Заводской номер
С.24.02.Ст3.ОП5
Количество на модель
6
№
62
Название детали
Шплинт
Заводской номер
6.3x50.019
Количество на модель
1
№
63
Название детали
Манжета
Заводской номер
1.2-80x105-1
Количество на модель
2
№
69
Название детали
Масленка
Заводской номер
2.3.90.Ц6.хр
Количество на модель
2
№
70
Название детали
Вот
Заводской номер
6-40сШх75.45.Ц15.хр
Количество на модель
1
№
72
Название детали
Подшипник ШСЛ 80
Заводской номер
ШСЛ 80
Количество на модель
2
№
73
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Звено безопасности | 361.10.13.000 | 1 | 1 | 1 | |||
| 2 | Палец | 361.10.14.000 | 2 | 2 | 2 | |||
| 5 | РАМА ПЕРЕДНЯЯ | 371.10.11.000 | 1 | 1 | 5 | |||
| 7 | Рама задняя | 371.10.13.000-Б | 1 | 1 | 7 | |||
| 8 | Палец | ТО-18Б.01.03.000 | 1 | 1 | 8 | |||
| 9 | Цепочка | ТО-18Б.01.05.000 | 1 | 1 | 9 | |||
| 10 | Манжета | ТО-27-1-02.04.00.000 | 2 | 2 | 10 | |||
| 24 | прокладка | 361.10.00.007 | 2 | 2 | 24 | |||
| 25 | прокладка | 361.10.00.007-01 | 3 | 3 | 25 | |||
| 31 | Втулка | 371.10.00.004 | 2 | 2 | 31 | |||
| 32 | Втулка | 371.10.00.005 | 1 | 1 | 32 | |||
| 33 | Шайба | 371.10.00.006 | 1 | 1 | 33 | |||
| 34 | Крышка | 371.10.00.007 | 2 | 2 | 34 | |||
| 36 | Палец | 371.10.00.011 | 1 | 1 | 36 | |||
| 37 | Палец | 371.10.00.012 | 1 | 1 | 37 | |||
| 38 | Шплинт | ТО-18Б.01.00.003 | 3 | 3 | 38 | |||
| 40 | Крышка | ТО-27-1-02.00.00.003 | 2 | 2 | 40 | |||
| 48 | Болт | M16x1,5-6gx40.109.40Х.0115 | 24 | 24 | 48 | |||
| 50 | Болт | M20x1,5-6gx60.109.40Х.0115 | 6 | 6 | 50 | |||
| 51 | Болт | M24-6gx60.88.35.0115 | 2 | 2 | 51 | |||
| 52 | Болт | M6-6gx20.88.35.0115 | 1 | 1 | 52 | |||
| 57 | Шайба | 16.65Г.0115 | 24 | 24 | 57 | |||
| 59 | Шайба | 24 65Г 0115 | 2 | 2 | 59 | |||
| 60 | Шайба | С.6.02.Ст3.ОП5 | 1 | 1 | 60 | |||
| 62 | Шайба | С.24.02.Ст3.ОП5 | 6 | 6 | 62 | |||
| 63 | Шплинт | 6.3x50.019 | 1 | 1 | 63 | |||
| 69 | Манжета | 1.2-80x105-1 | 2 | 2 | 69 | |||
| 70 | Масленка | 2.3.90.Ц6.хр | 2 | 2 | 70 | |||
| 72 | Вот | 6-40сШх75.45.Ц15.хр | 1 | 1 | 72 | |||
| 73 | Подшипник ШСЛ 80 | ШСЛ 80 | 2 | 2 | 73 |
