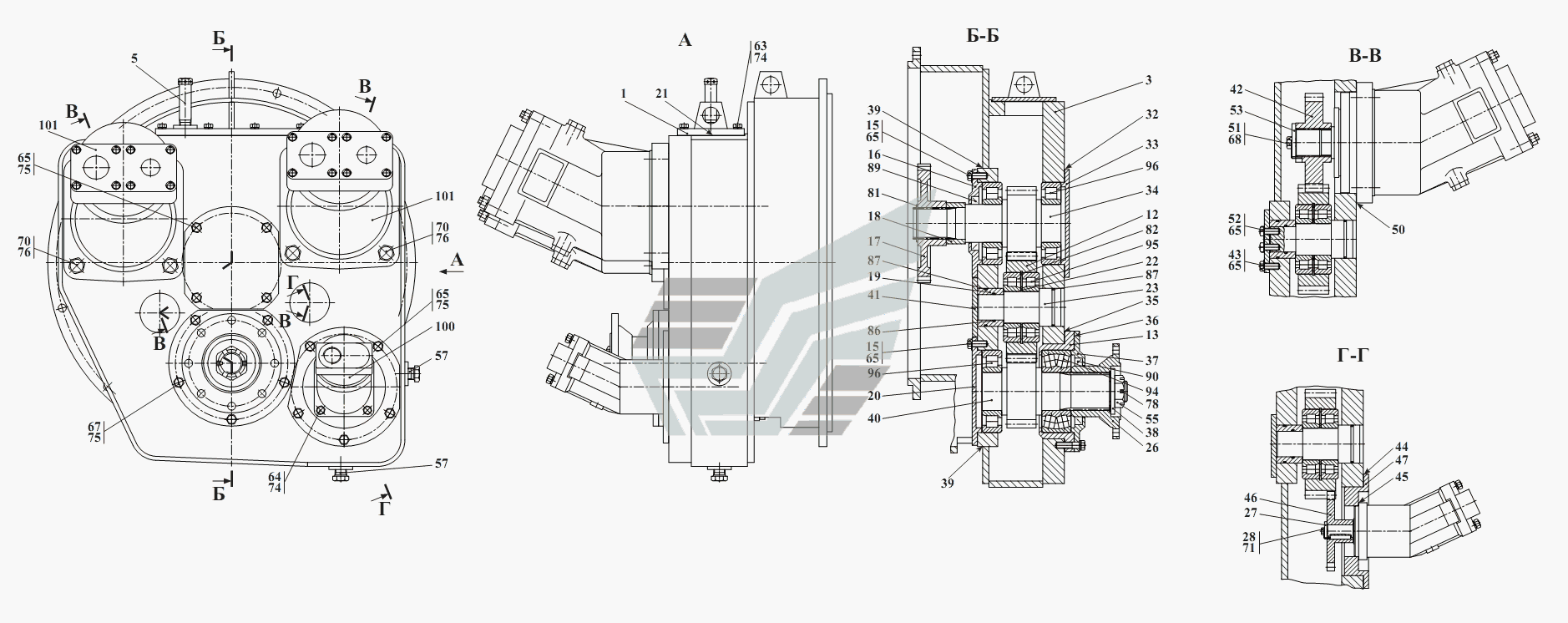

Редуктор отбора мощности
100%
Название детали
Крышка
Заводской номер
361.41.51.200
Количество на модель
1
№
1
Название детали
корпус
Заводской номер
371.41.01.100
Количество на модель
1
№
3
Название детали
Сапун
Заводской номер
ВГ-1202А 11.10.300
Количество на модель
1
№
5
Название детали
Шестерня
Заводской номер
361.41.01.004
Количество на модель
2
№
12
Название детали
Стакан
Заводской номер
361.41.01.007
Количество на модель
1
№
13
Название детали
Стопорная пластина
Заводской номер
361.41.01.012
Количество на модель
6
№
15
Название детали
Крышка
Заводской номер
361.41.01.013
Количество на модель
1
№
16
Название детали
Шестерня
Заводской номер
361.41.01.014
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
361.41.01.015
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
361.41.01.017
Количество на модель
2
№
19
Название детали
Крышка
Заводской номер
361.41.01.018
Количество на модель
1
№
20
Название детали
прокладка
Заводской номер
361.41.01.021
Количество на модель
1
№
21
Название детали
КОЛЬЦО
Заводской номер
361.41.01.023
Количество на модель
2
№
22
Название детали
Вот
Заводской номер
361.41.01.026
Количество на модель
2
№
23
Название детали
Фланец
Заводской номер
361.41.01.033
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
361.41.01.035
Количество на модель
1
№
27
Название детали
Стопорная шайба
Заводской номер
361.41.01.036
Количество на модель
1
№
28
Название детали
прокладка
Заводской номер
361.41.51.001
Количество на модель
1
№
32
Название детали
Крышка
Заводской номер
361.41.51.002
Количество на модель
1
№
33
Название детали
Вал- шестерня
Заводской номер
361.41.51.003
Количество на модель
1
№
34
Название детали
прокладка
Заводской номер
361.41.51.004
Количество на модель
1
№
35
Название детали
прокладка
Заводской номер
361.41.51.005
Количество на модель
1
№
36
Название детали
Крышка
Заводской номер
361.41.51.006
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
361.41.51.007
Количество на модель
1
№
38
Название детали
прокладка
Заводской номер
361.41.51.008
Количество на модель
2
№
39
Название детали
Вал- шестерня
Заводской номер
361.41.51.009
Количество на модель
1
№
40
Название детали
Шайба
Заводской номер
361.41.51.011
Количество на модель
2
№
41
Название детали
Шестерня
Заводской номер
361.41.51.012
Количество на модель
2
№
42
Название детали
Стопорная пластина
Заводской номер
361.41.51.013
Количество на модель
4
№
43
Название детали
прокладка
Заводской номер
361.41.51.014
Количество на модель
1
№
44
Название детали
прокладка
Заводской номер
361.41.51.015
Количество на модель
1
№
45
Название детали
Шестерня
Заводской номер
361.41.51.016
Количество на модель
1
№
46
Название детали
Переходник
Заводской номер
361.41.51.017
Количество на модель
1
№
47
Название детали
КОЛЬЦО
Заводской номер
361.41.51.018
Количество на модель
1
№
48
Название детали
прокладка
Заводской номер
ТО-18.02.04.905
Количество на модель
2
№
50
Название детали
Стопорная шайба
Заводской номер
ТО-18.02.04.906
Количество на модель
2
№
51
Название детали
Стопорная шайба
Заводской номер
ТО-27-1А-04 00.00.039
Количество на модель
2
№
52
Название детали
Шайба
Заводской номер
ТО-27-1А-04 00.00.049
Количество на модель
2
№
53
Название детали
Орех
Заводской номер
У35605-00.582
Количество на модель
1
№
55
Название детали
Заглушка
Заводской номер
УДГ1.09.03.005
Количество на модель
2
№
57
Название детали
Болт
Заводской номер
M8-6gx25.56.0115
Количество на модель
8
№
63
Название детали
Винт
Заводской номер
M8-6gx30.56.0115
Количество на модель
4
№
64
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
33
№
65
Название детали
Болт
Заводской номер
M10-6gx40.88.35.0115
Количество на модель
5
№
67
Название детали
Болт
Заводской номер
M12-6gx30.88.35.0115
Количество на модель
2
№
68
Название детали
Болт
Заводской номер
M16-6gx50.56.0115
Количество на модель
8
№
70
Название детали
Болт
Заводской номер
M6-6gx20.56.0115
Количество на модель
1
№
71
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
74
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
14
№
75
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
8
№
76
Название детали
Шплинт
Заводской номер
4x50.019
Количество на модель
1
№
78
Название детали
Кольцо В
Заводской номер
В50
Количество на модель
1
№
81
Название детали
КОЛЬЦО
Заводской номер
В110
Количество на модель
2
№
82
Название детали
Кольцо
Заводской номер
040-045-30-2-2
Количество на модель
2
№
86
Название детали
КОЛЬЦО
Заводской номер
055-060-30-2-2
Количество на модель
4
№
87
Название детали
Манжета
Заводской номер
1.2-60x85-1
Количество на модель
1
№
89
Название детали
Манжета
Заводской номер
1.2-80x105-1
Количество на модель
1
№
90
Название детали
Подшипник
Заводской номер
3612
Количество на модель
1
№
94
Название детали
Подшипник
Заводской номер
42310
Количество на модель
4
№
95
Название детали
Подшипник
Заводской номер
42312
Количество на модель
3
№
96
Название детали
Насос
Заводской номер
310.12.05.05
Количество на модель
1
№
100
Название детали
Насос
Заводской номер
310.3.112.03.06
Количество на модель
2
№
101
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 361.41.51.200 | 1 | 1 | 1 | |||
| 3 | корпус | 371.41.01.100 | 1 | 1 | 3 | |||
| 5 | Сапун | ВГ-1202А 11.10.300 | 1 | 1 | 5 | |||
| 12 | Шестерня | 361.41.01.004 | 2 | 2 | 12 | |||
| 13 | Стакан | 361.41.01.007 | 1 | 1 | 13 | |||
| 15 | Стопорная пластина | 361.41.01.012 | 6 | 6 | 15 | |||
| 16 | Крышка | 361.41.01.013 | 1 | 1 | 16 | |||
| 17 | Шестерня | 361.41.01.014 | 1 | 1 | 17 | |||
| 18 | Втулка | 361.41.01.015 | 1 | 1 | 18 | |||
| 19 | Втулка | 361.41.01.017 | 2 | 2 | 19 | |||
| 20 | Крышка | 361.41.01.018 | 1 | 1 | 20 | |||
| 21 | прокладка | 361.41.01.021 | 1 | 1 | 21 | |||
| 22 | КОЛЬЦО | 361.41.01.023 | 2 | 2 | 22 | |||
| 23 | Вот | 361.41.01.026 | 2 | 2 | 23 | |||
| 26 | Фланец | 361.41.01.033 | 1 | 1 | 26 | |||
| 27 | Шайба | 361.41.01.035 | 1 | 1 | 27 | |||
| 28 | Стопорная шайба | 361.41.01.036 | 1 | 1 | 28 | |||
| 32 | прокладка | 361.41.51.001 | 1 | 1 | 32 | |||
| 33 | Крышка | 361.41.51.002 | 1 | 1 | 33 | |||
| 34 | Вал- шестерня | 361.41.51.003 | 1 | 1 | 34 | |||
| 35 | прокладка | 361.41.51.004 | 1 | 1 | 35 | |||
| 36 | прокладка | 361.41.51.005 | 1 | 1 | 36 | |||
| 37 | Крышка | 361.41.51.006 | 1 | 1 | 37 | |||
| 38 | Шайба | 361.41.51.007 | 1 | 1 | 38 | |||
| 39 | прокладка | 361.41.51.008 | 2 | 2 | 39 | |||
| 40 | Вал- шестерня | 361.41.51.009 | 1 | 1 | 40 | |||
| 41 | Шайба | 361.41.51.011 | 2 | 2 | 41 | |||
| 42 | Шестерня | 361.41.51.012 | 2 | 2 | 42 | |||
| 43 | Стопорная пластина | 361.41.51.013 | 4 | 4 | 43 | |||
| 44 | прокладка | 361.41.51.014 | 1 | 1 | 44 | |||
| 45 | прокладка | 361.41.51.015 | 1 | 1 | 45 | |||
| 46 | Шестерня | 361.41.51.016 | 1 | 1 | 46 | |||
| 47 | Переходник | 361.41.51.017 | 1 | 1 | 47 | |||
| 48 | КОЛЬЦО | 361.41.51.018 | 1 | 1 | 48 | |||
| 50 | прокладка | ТО-18.02.04.905 | 2 | 2 | 50 | |||
| 51 | Стопорная шайба | ТО-18.02.04.906 | 2 | 2 | 51 | |||
| 52 | Стопорная шайба | ТО-27-1А-04 00.00.039 | 2 | 2 | 52 | |||
| 53 | Шайба | ТО-27-1А-04 00.00.049 | 2 | 2 | 53 | |||
| 55 | Орех | У35605-00.582 | 1 | 1 | 55 | |||
| 57 | Заглушка | УДГ1.09.03.005 | 2 | 2 | 57 | |||
| 63 | Болт | M8-6gx25.56.0115 | 8 | 8 | 63 | |||
| 64 | Винт | M8-6gx30.56.0115 | 4 | 4 | 64 | |||
| 65 | Болт | M10-6gx25.88.35.0115 | 33 | 33 | 65 | |||
| 67 | Болт | M10-6gx40.88.35.0115 | 5 | 5 | 67 | |||
| 68 | Болт | M12-6gx30.88.35.0115 | 2 | 2 | 68 | |||
| 70 | Болт | M16-6gx50.56.0115 | 8 | 8 | 70 | |||
| 71 | Болт | M6-6gx20.56.0115 | 1 | 1 | 71 | |||
| 74 | Шайба | 8.65Г.0115 | 12 | 12 | 74 | |||
| 75 | Шайба | 10.65Г.0115 | 14 | 14 | 75 | |||
| 76 | Шайба | 16.65Г.0115 | 8 | 8 | 76 | |||
| 78 | Шплинт | 4x50.019 | 1 | 1 | 78 | |||
| 81 | Кольцо В | В50 | 1 | 1 | 81 | |||
| 82 | КОЛЬЦО | В110 | 2 | 2 | 82 | |||
| 86 | Кольцо | 040-045-30-2-2 | 2 | 2 | 86 | |||
| 87 | КОЛЬЦО | 055-060-30-2-2 | 4 | 4 | 87 | |||
| 89 | Манжета | 1.2-60x85-1 | 1 | 1 | 89 | |||
| 90 | Манжета | 1.2-80x105-1 | 1 | 1 | 90 | |||
| 94 | Подшипник | 3612 | 1 | 1 | 94 | |||
| 95 | Подшипник | 42310 | 4 | 4 | 95 | |||
| 96 | Подшипник | 42312 | 3 | 3 | 96 | |||
| 100 | Насос | 310.12.05.05 | 1 | 1 | 100 | |||
| 101 | Насос | 310.3.112.03.06 | 2 | 2 | 101 |
