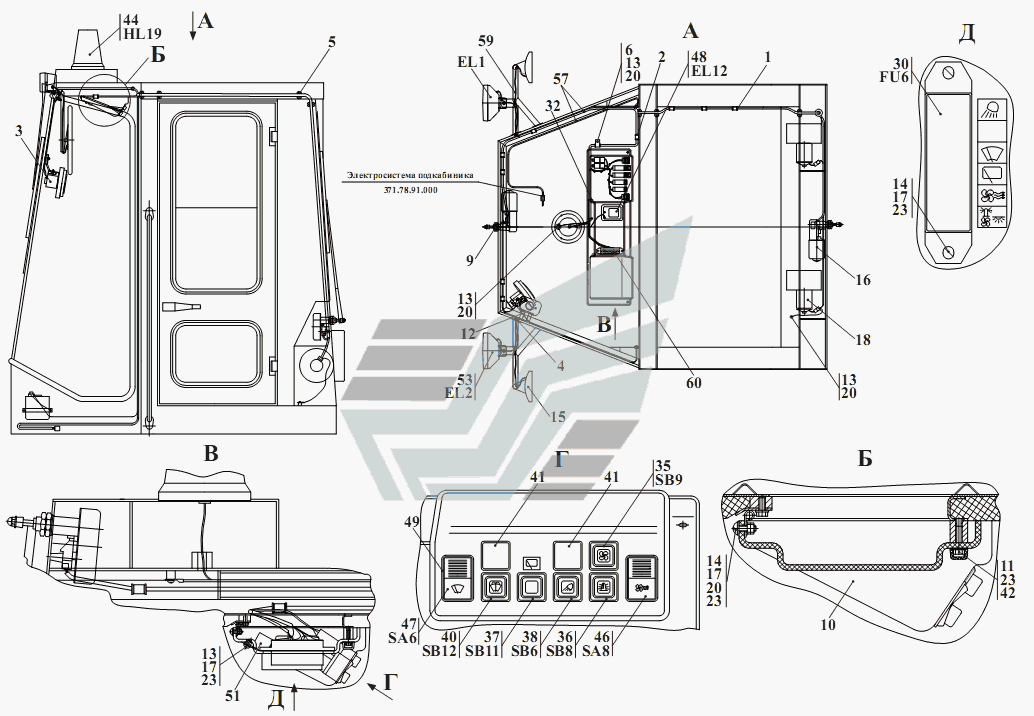

Электросистема кабины У- -
100%
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.002
Количество на модель
15
№
1
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.003
Количество на модель
1
№
2
Название детали
Вентилятор
Заводской номер
526-8104210
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
У22-2.37-50.002
Количество на модель
6
№
4
Название детали
Втулка
Заводской номер
У22-2.37-50.003-01
Количество на модель
4
№
5
Название детали
Хомут
Заводской номер
У22-2.37-50.025-01
Количество на модель
1
№
6
Название детали
Моторедуктор стеклоочистителя
Заводской номер
189 080 050
Количество на модель
№
9
Название детали
Панель
Заводской номер
У7810.7-9.01.42.001-01.02
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
M6-6gx16.88.35.0115
Количество на модель
3
№
11
Название детали
Омыватель электрический
Заводской номер
СЭАТ-04
Количество на модель
2
№
12
Название детали
Винт
Заводской номер
B.M6-6gx12.46.0115
Количество на модель
5
№
13
Название детали
Винт
Заводской номер
B.M6-6gx20.46.0115
Количество на модель
6
№
14
Название детали
Зеркало
Заводской номер
СКАД-458.201.030-01
Количество на модель
2
№
15
Название детали
Моторедуктор стеклоочистителя
Заводской номер
6002.3730А
Количество на модель
1
№
16
Название детали
Орех
Заводской номер
М6-6Н.8.35.0115
Количество на модель
8
№
17
Название детали
Электродвигатель
Заводской номер
490.3730
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
6 65Г 0115
Количество на модель
7
№
20
Название детали
Шайба
Заводской номер
С.6.02.Ст3.ОП5
Количество на модель
11
№
23
Название детали
Блок предохранителей
Заводской номер
БП-1-02
Количество на модель
1
№
30
Название детали
Кабельная стяжка
Заводской номер
БЕГ.3.223
Количество на модель
4
№
32
Название детали
Выключатель
Заводской номер
3812.3710-02.13
Количество на модель
1
№
35
Название детали
Выключатель
Заводской номер
3812.3710-02.80
Количество на модель
1
№
36
Название детали
Выключатель
Заводской номер
3812.3710-10
Количество на модель
1
№
37
Название детали
Выключатель
Заводской номер
3812.3710-10.83
Количество на модель
1
№
38
Название детали
Выключатель
Заводской номер
3812.3710-11.18
Количество на модель
1
№
40
Название детали
Заглушка
Заводской номер
3037.01.00.001
Количество на модель
2
№
41
Название детали
Колпачок
Заводской номер
А30.04.017
Количество на модель
3
№
42
Название детали
Маяк сигнальный
Заводской номер
МС-2-24-0
Количество на модель
1
№
44
Название детали
Переключатель Сhаngе-оvеr switсh
Заводской номер
П147М-04.11
Количество на модель
1
№
46
Название детали
Переключатель ПМ-
Заводской номер
П147М-09.09
Количество на модель
1
№
47
Название детали
Лампа
Заводской номер
11.3714 02
Количество на модель
1
№
48
Название детали
Рамка выключателей
Заводской номер
5336-3710015
Количество на модель
2
№
49
Название детали
Реле
Заводской номер
903.3747
Количество на модель
2
№
51
Название детали
Работающая фара
Заводской номер
8724.3.09
Количество на модель
2
№
53
Название детали
Жгут
Заводской номер
У7810.7-9.01.42.100-01.02
Количество на модель
1
№
57
Название детали
Жгут
Заводской номер
У7810.7-9.01.42.200-01
Количество на модель
1
№
59
Название детали
Провод
Заводской номер
У7810.7-9.02.43.600-01
Количество на модель
2
№
60
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | ДЭ-224А.47.00.002 | 15 | 15 | 1 | |||
| 2 | Втулка | ДЭ-224А.47.00.003 | 1 | 1 | 2 | |||
| 3 | Вентилятор | 526-8104210 | 1 | 1 | 3 | |||
| 4 | Втулка | У22-2.37-50.002 | 6 | 6 | 4 | |||
| 5 | Втулка | У22-2.37-50.003-01 | 4 | 4 | 5 | |||
| 6 | Хомут | У22-2.37-50.025-01 | 1 | 1 | 6 | |||
| 9 | Моторедуктор стеклоочистителя | 189 080 050 | 9 | |||||
| 10 | Панель | У7810.7-9.01.42.001-01.02 | 1 | 1 | 10 | |||
| 11 | Болт | M6-6gx16.88.35.0115 | 3 | 3 | 11 | |||
| 12 | Омыватель электрический | СЭАТ-04 | 2 | 2 | 12 | |||
| 13 | Винт | B.M6-6gx12.46.0115 | 5 | 5 | 13 | |||
| 14 | Винт | B.M6-6gx20.46.0115 | 6 | 6 | 14 | |||
| 15 | Зеркало | СКАД-458.201.030-01 | 2 | 2 | 15 | |||
| 16 | Моторедуктор стеклоочистителя | 6002.3730А | 1 | 1 | 16 | |||
| 17 | Орех | М6-6Н.8.35.0115 | 8 | 8 | 17 | |||
| 18 | Электродвигатель | 490.3730 | 1 | 1 | 18 | |||
| 20 | Шайба | 6 65Г 0115 | 7 | 7 | 20 | |||
| 23 | Шайба | С.6.02.Ст3.ОП5 | 11 | 11 | 23 | |||
| 30 | Блок предохранителей | БП-1-02 | 1 | 1 | 30 | |||
| 32 | Кабельная стяжка | БЕГ.3.223 | 4 | 4 | 32 | |||
| 35 | Выключатель | 3812.3710-02.13 | 1 | 1 | 35 | |||
| 36 | Выключатель | 3812.3710-02.80 | 1 | 1 | 36 | |||
| 37 | Выключатель | 3812.3710-10 | 1 | 1 | 37 | |||
| 38 | Выключатель | 3812.3710-10.83 | 1 | 1 | 38 | |||
| 40 | Выключатель | 3812.3710-11.18 | 1 | 1 | 40 | |||
| 41 | Заглушка | 3037.01.00.001 | 2 | 2 | 41 | |||
| 42 | Колпачок | А30.04.017 | 3 | 3 | 42 | |||
| 44 | Маяк сигнальный | МС-2-24-0 | 1 | 1 | 44 | |||
| 46 | Переключатель Сhаngе-оvеr switсh | П147М-04.11 | 1 | 1 | 46 | |||
| 47 | Переключатель ПМ- | П147М-09.09 | 1 | 1 | 47 | |||
| 48 | Лампа | 11.3714 02 | 1 | 1 | 48 | |||
| 49 | Рамка выключателей | 5336-3710015 | 2 | 2 | 49 | |||
| 51 | Реле | 903.3747 | 2 | 2 | 51 | |||
| 53 | Работающая фара | 8724.3.09 | 2 | 2 | 53 | |||
| 57 | Жгут | У7810.7-9.01.42.100-01.02 | 1 | 1 | 57 | |||
| 59 | Жгут | У7810.7-9.01.42.200-01 | 1 | 1 | 59 | |||
| 60 | Провод | У7810.7-9.02.43.600-01 | 2 | 2 | 60 |
