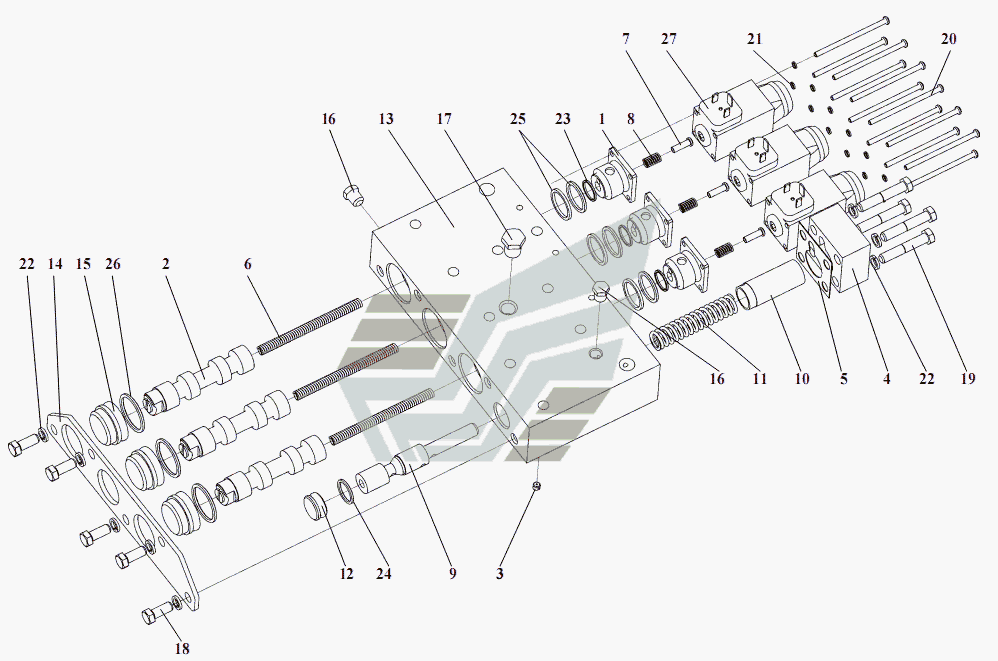

УМ- - Механизм управления
100%
Название детали
Регулирующий клапан
Заводской номер
У35605М-03.040
Количество на модель
3
№
1
Название детали
Золотник
Заводской номер
У35605М-03.060
Количество на модель
3
№
2
Название детали
Дроссель
Заводской номер
У35605М-03.003
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
У35605М-03.004
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
У35605М-03.005
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
У35605М-03.008
Количество на модель
3
№
6
Название детали
Толкатель
Заводской номер
У35605М-03.009
Количество на модель
3
№
7
Название детали
Пружина
Заводской номер
У35605М-03.011
Количество на модель
3
№
8
Название детали
Золотник
Заводской номер
У35605М-03.016
Количество на модель
1
№
9
Название детали
Поршень
Заводской номер
У35605М-03.017
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
У35605М-03.018
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
У35605М-04.005
Количество на модель
1
№
12
Название детали
корпус
Заводской номер
У35605М-03.002-03
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
У35605М-03.005-03
Количество на модель
1
№
14
Название детали
Крышка
Заводской номер
У35605М-03.007-03
Количество на модель
3
№
15
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
2
№
16
Название детали
Заглушка
Заводской номер
УДГ1-09.04.001
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М8х20.56.7796-70
Количество на модель
5
№
18
Название детали
Болт
Заводской номер
М8х45.56.7796-70
Количество на модель
4
№
19
Название детали
Винт
Заводской номер
В.М4х70.56.17473-80
Количество на модель
12
№
20
Название детали
Шайба
Заводской номер
4.65Г.6402-70
Количество на модель
12
№
21
Название детали
Шайба
Заводской номер
8.65Г.6402-70
Количество на модель
9
№
22
Название детали
КОЛЬЦО
Заводской номер
016-019-19-2-2.9833-73
Количество на модель
3
№
23
Название детали
КОЛЬЦО
Заводской номер
018-022-25-2-2.9833-73
Количество на модель
1
№
24
Название детали
КОЛЬЦО
Заводской номер
023-028-30-2-2.9833-73
Количество на модель
6
№
25
Название детали
КОЛЬЦО
Заводской номер
030-035-30-2-2.9833-73
Количество на модель
3
№
26
Название детали
Электромагнит
Заводской номер
ЭМ24-52412-65-Т3
Количество на модель
3
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Регулирующий клапан | У35605М-03.040 | 3 | 3 | 1 | |||
| 2 | Золотник | У35605М-03.060 | 3 | 3 | 2 | |||
| 3 | Дроссель | У35605М-03.003 | 1 | 1 | 3 | |||
| 4 | Крышка | У35605М-03.004 | 1 | 1 | 4 | |||
| 5 | прокладка | У35605М-03.005 | 1 | 1 | 5 | |||
| 6 | Пружина | У35605М-03.008 | 3 | 3 | 6 | |||
| 7 | Толкатель | У35605М-03.009 | 3 | 3 | 7 | |||
| 8 | Пружина | У35605М-03.011 | 3 | 3 | 8 | |||
| 9 | Золотник | У35605М-03.016 | 1 | 1 | 9 | |||
| 10 | Поршень | У35605М-03.017 | 1 | 1 | 10 | |||
| 11 | Пружина | У35605М-03.018 | 1 | 1 | 11 | |||
| 12 | Втулка | У35605М-04.005 | 1 | 1 | 12 | |||
| 13 | корпус | У35605М-03.002-03 | 1 | 1 | 13 | |||
| 14 | Крышка | У35605М-03.005-03 | 1 | 1 | 14 | |||
| 15 | Крышка | У35605М-03.007-03 | 3 | 3 | 15 | |||
| 16 | Заглушка | УДГ1-09.03.001 | 2 | 2 | 16 | |||
| 17 | Заглушка | УДГ1-09.04.001 | 1 | 1 | 17 | |||
| 18 | Болт | М8х20.56.7796-70 | 5 | 5 | 18 | |||
| 19 | Болт | М8х45.56.7796-70 | 4 | 4 | 19 | |||
| 20 | Винт | В.М4х70.56.17473-80 | 12 | 12 | 20 | |||
| 21 | Шайба | 4.65Г.6402-70 | 12 | 12 | 21 | |||
| 22 | Шайба | 8.65Г.6402-70 | 9 | 9 | 22 | |||
| 23 | КОЛЬЦО | 016-019-19-2-2.9833-73 | 3 | 3 | 23 | |||
| 24 | КОЛЬЦО | 018-022-25-2-2.9833-73 | 1 | 1 | 24 | |||
| 25 | КОЛЬЦО | 023-028-30-2-2.9833-73 | 6 | 6 | 25 | |||
| 26 | КОЛЬЦО | 030-035-30-2-2.9833-73 | 3 | 3 | 26 | |||
| 27 | Электромагнит | ЭМ24-52412-65-Т3 | 3 | 3 | 27 |
