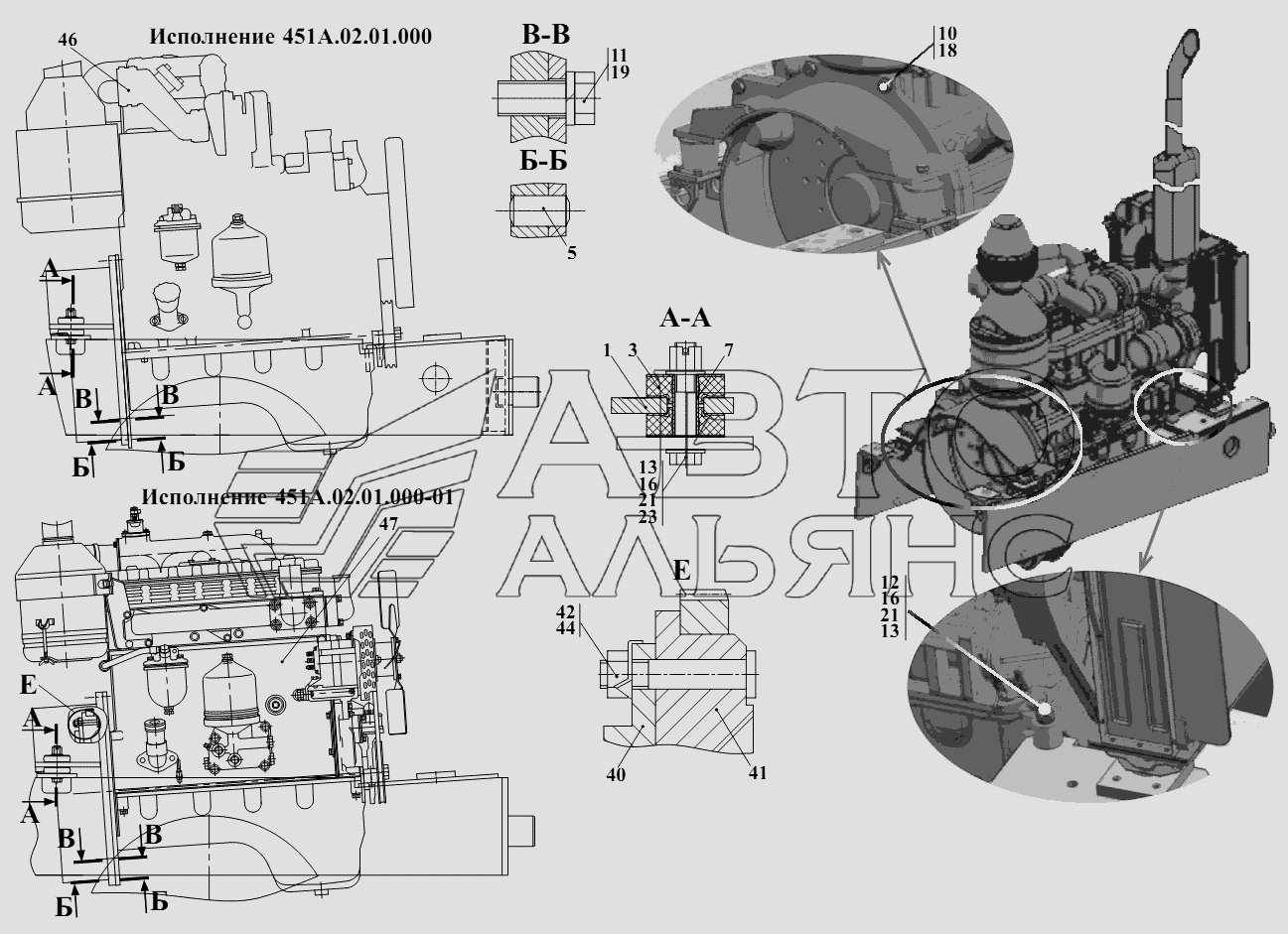

Установка двигателя.
100%
Название детали
Опора
Заводской номер
451А.02.01.100
Количество на модель
1
№
1
Название детали
Подушка
Заводской номер
Д-565.3920-00
Количество на модель
4
№
3
Название детали
Штифт
Заводской номер
Д-565.3110-21
Количество на модель
2
№
5
Название детали
Втулка распорная
Заводской номер
Д-565.3900-01
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
M12-6gx35.88.35.0115
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
M16-6gx35.109.40X.0115
Количество на модель
6
№
11
Название детали
Болт
Заводской номер
2M16-6gx75.88.35.0115
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
2M16-6gx85.88.35.0115
Количество на модель
2
№
13
Название детали
Орех
Заводской номер
М16-6Н.8.35.0115
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
6
№
19
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
8
№
21
Название детали
Шплинт
Заводской номер
4x40.019
Количество на модель
4
№
23
Название детали
Диск
Заводской номер
451А.02.01.001
Количество на модель
1
№
40
Название детали
Демпфер
Заводской номер
451.41.01.100
Количество на модель
1
№
41
Название детали
Орех
Заводской номер
М12х1,25-6Н.8.35.0115
Количество на модель
6
№
42
Название детали
Шайба
Заводской номер
12.01.08кп.0П5
Количество на модель
6
№
44
Название детали
Дизель
Заводской номер
Д-245-1168
Количество на модель
1
№
46
Название детали
Дизель
Заводской номер
Д-243-655
Количество на модель
1
№
47
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора | 451А.02.01.100 | 1 | 1 | 1 | |||
| 3 | Подушка | Д-565.3920-00 | 4 | 4 | 3 | |||
| 5 | Штифт | Д-565.3110-21 | 2 | 2 | 5 | |||
| 7 | Втулка распорная | Д-565.3900-01 | 2 | 2 | 7 | |||
| 10 | Болт | M12-6gx35.88.35.0115 | 1 | 1 | 10 | |||
| 11 | Болт | M16-6gx35.109.40X.0115 | 6 | 6 | 11 | |||
| 12 | Болт | 2M16-6gx75.88.35.0115 | 2 | 2 | 12 | |||
| 13 | Болт | 2M16-6gx85.88.35.0115 | 2 | 2 | 13 | |||
| 16 | Орех | М16-6Н.8.35.0115 | 4 | 4 | 16 | |||
| 18 | Шайба | 12.65Г.0115 | 1 | 1 | 18 | |||
| 19 | Шайба | 16.65Г.0115 | 6 | 6 | 19 | |||
| 21 | Шайба | С.16.02.Ст3.0115 | 8 | 8 | 21 | |||
| 23 | Шплинт | 4x40.019 | 4 | 4 | 23 | |||
| 40 | Диск | 451А.02.01.001 | 1 | 1 | 40 | |||
| 41 | Демпфер | 451.41.01.100 | 1 | 1 | 41 | |||
| 42 | Орех | М12х1,25-6Н.8.35.0115 | 6 | 6 | 42 | |||
| 44 | Шайба | 12.01.08кп.0П5 | 6 | 6 | 44 | |||
| 46 | Дизель | Д-245-1168 | 1 | 1 | 46 | |||
| 47 | Дизель | Д-243-655 | 1 | 1 | 47 |
