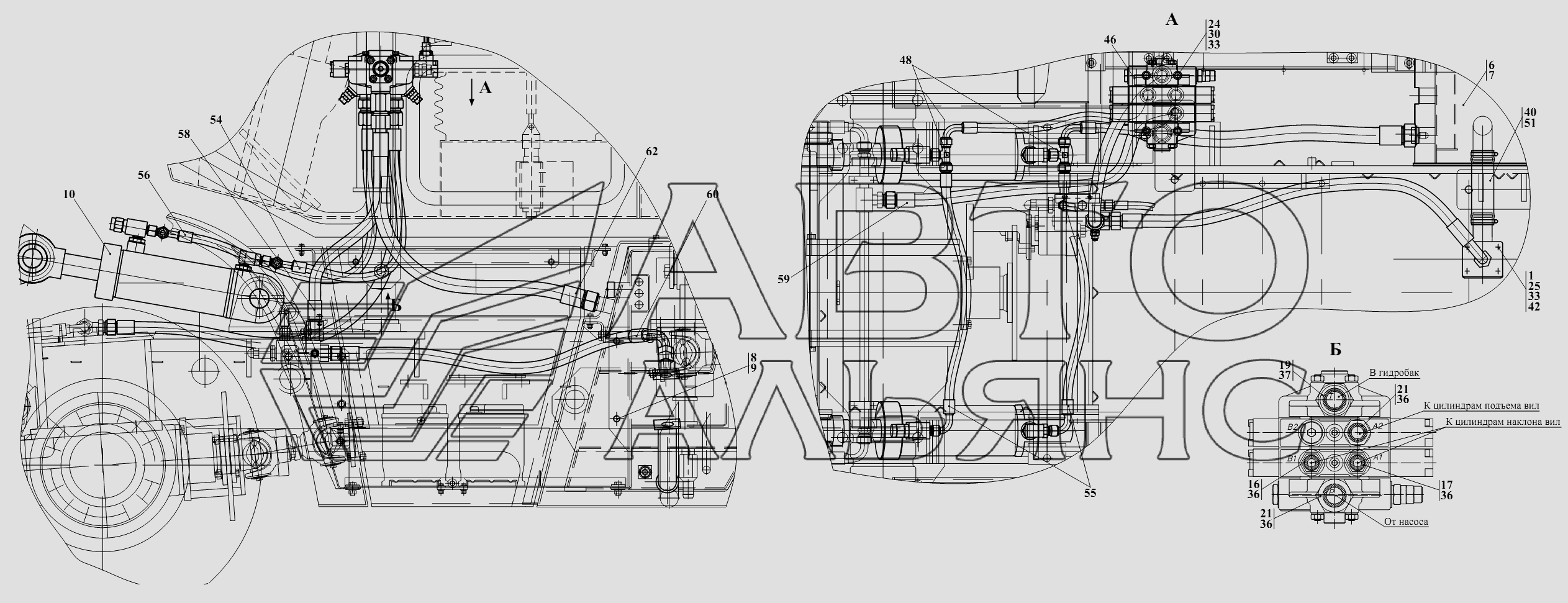

Гидросистема рабочего оборудования .- Б
100%
Название детали
Фланец
Заводской номер
451.45.00.100
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
451А.45.00.150
Количество на модель
1
№
2
Название детали
Установка гидробака
Заводской номер
451А.45.06.000
Количество на модель
1
№
6
Название детали
Гидробак
Заводской номер
451А.45.06.100
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
M16-6gx35.109.40X.0115
Количество на модель
4
№
8
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
9
Название детали
Гидроцилиндр наклона
Заводской номер
451А.45.14.000
Количество на модель
2
№
10
Название детали
Штуцер
Заводской номер
451А.45.00.001
Количество на модель
1
№
16
Название детали
Штуцер
Заводской номер
451А.45.00.002
Количество на модель
1
№
17
Название детали
Штуцер
Заводской номер
451А.45.00.004
Количество на модель
1
№
19
Название детали
Переходник
Заводской номер
451А.45.00.021
Количество на модель
1
№
20
Название детали
Штуцер
Заводской номер
УДГ1.01.17.018
Количество на модель
2
№
21
Название детали
Заглушка
Заводской номер
УДГ1.09.03.001
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
M10-6gx16.88.35.0115
Количество на модель
4
№
24
Название детали
Винт
Заводской номер
M10-6gx30.88.35.0115
Количество на модель
8
№
25
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
30
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
12
№
33
Название детали
прокладка
Заводской номер
10М3
Количество на модель
1
№
35
Название детали
прокладка
Заводской номер
G3/4М3
Количество на модель
4
№
36
Название детали
прокладка
Заводской номер
G1М3
Количество на модель
1
№
37
Название детали
Рукав
Заводской номер
48x62-1,47
Количество на модель
1
№
40
Название детали
Кольцо- -
Заводской номер
035-040-30-2-2
Количество на модель
2
№
42
Название детали
Гидрораспределитель
Заводской номер
BONDIOLI
Количество на модель
1
№
46
Название детали
Тройник
Заводской номер
XETA15LHz3
Количество на модель
2
№
48
Название детали
Зажим
Заводской номер
50-70/9-C7W2
Количество на модель
2
№
51
Название детали
РВД
Заводской номер
2SN-13-27,5-720-DKL-DKL90
Количество на модель
1
№
54
Название детали
Рукав
Заводской номер
2SN-13-27,5-850-DKL-DKL90
Количество на модель
2
№
55
Название детали
РВД
Заводской номер
2SN-13-27,5-950-DKL-DKL90
Количество на модель
1
№
56
Название детали
РВД
Заводской номер
2SN-20-21,5-800-DKL-DKL
Количество на модель
1
№
58
Название детали
РВД
Заводской номер
2SN-20-21,5-1150-DKL-DKL
Количество на модель
1
№
59
Название детали
РВД
Заводской номер
2SN-20-21,5-1150-DKL-DKL90
Количество на модель
1
№
60
Название детали
РВД
Заводской номер
2SN-25-16,5-780-DKS-DKS
Количество на модель
1
№
62
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 451.45.00.100 | 1 | 1 | 1 | |||
| 2 | Трубопровод | 451А.45.00.150 | 1 | 1 | 2 | |||
| 6 | Установка гидробака | 451А.45.06.000 | 1 | 1 | 6 | |||
| 7 | Гидробак | 451А.45.06.100 | 1 | 1 | 7 | |||
| 8 | Болт | M16-6gx35.109.40X.0115 | 4 | 4 | 8 | |||
| 9 | Шайба | 16.65Г.0115 | 4 | 4 | 9 | |||
| 10 | Гидроцилиндр наклона | 451А.45.14.000 | 2 | 2 | 10 | |||
| 16 | Штуцер | 451А.45.00.001 | 1 | 1 | 16 | |||
| 17 | Штуцер | 451А.45.00.002 | 1 | 1 | 17 | |||
| 19 | Штуцер | 451А.45.00.004 | 1 | 1 | 19 | |||
| 20 | Переходник | 451А.45.00.021 | 1 | 1 | 20 | |||
| 21 | Штуцер | УДГ1.01.17.018 | 2 | 2 | 21 | |||
| 22 | Заглушка | УДГ1.09.03.001 | 1 | 1 | 22 | |||
| 24 | Болт | M10-6gx16.88.35.0115 | 4 | 4 | 24 | |||
| 25 | Винт | M10-6gx30.88.35.0115 | 8 | 8 | 25 | |||
| 30 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 30 | |||
| 33 | Шайба | 10.65Г.0115 | 12 | 12 | 33 | |||
| 35 | прокладка | 10М3 | 1 | 1 | 35 | |||
| 36 | прокладка | G3/4М3 | 4 | 4 | 36 | |||
| 37 | прокладка | G1М3 | 1 | 1 | 37 | |||
| 40 | Рукав | 48x62-1,47 | 1 | 1 | 40 | |||
| 42 | Кольцо- - | 035-040-30-2-2 | 2 | 2 | 42 | |||
| 46 | Гидрораспределитель | BONDIOLI | 1 | 1 | 46 | |||
| 48 | Тройник | XETA15LHz3 | 2 | 2 | 48 | |||
| 51 | Зажим | 50-70/9-C7W2 | 2 | 2 | 51 | |||
| 54 | РВД | 2SN-13-27,5-720-DKL-DKL90 | 1 | 1 | 54 | |||
| 55 | Рукав | 2SN-13-27,5-850-DKL-DKL90 | 2 | 2 | 55 | |||
| 56 | РВД | 2SN-13-27,5-950-DKL-DKL90 | 1 | 1 | 56 | |||
| 58 | РВД | 2SN-20-21,5-800-DKL-DKL | 1 | 1 | 58 | |||
| 59 | РВД | 2SN-20-21,5-1150-DKL-DKL | 1 | 1 | 59 | |||
| 60 | РВД | 2SN-20-21,5-1150-DKL-DKL90 | 1 | 1 | 60 | |||
| 62 | РВД | 2SN-25-16,5-780-DKS-DKS | 1 | 1 | 62 |
