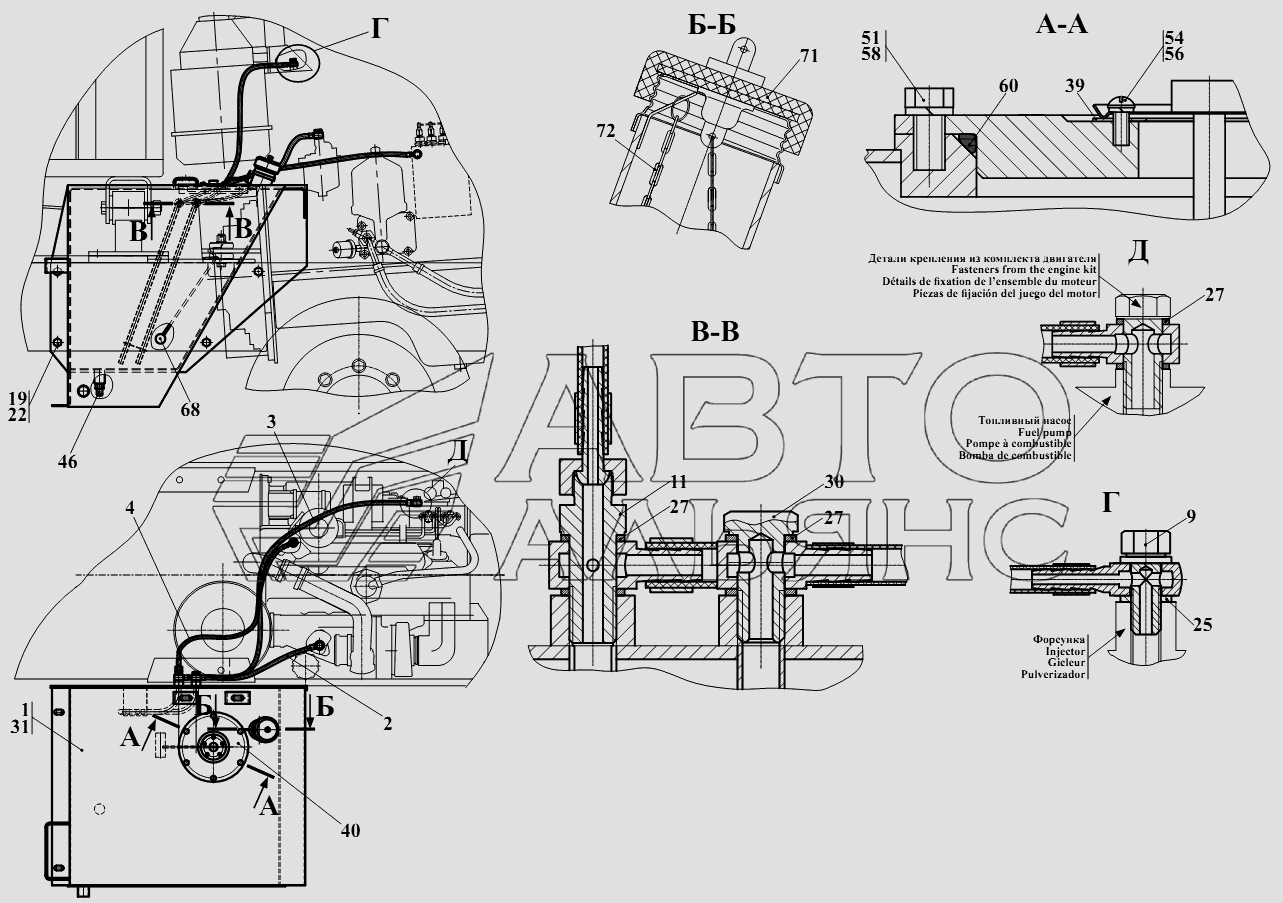

Топливная система A.
100%
Название детали
Бак топливный
Заводской номер
451А.02.04.100
Количество на модель
1
№
1
Название детали
Топливопровод
Заводской номер
451А.02.04.200
Количество на модель
1
№
2
Название детали
Топливопровод
Заводской номер
451А.02.04.200-01
Количество на модель
1
№
3
Название детали
Топливопровод
Заводской номер
451А.02.04.300
Количество на модель
1
№
4
Название детали
Зажимной болт
Заводской номер
451А.02.04.001
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
ТО-28А.02.00.009
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
M6-6gx35.109.49X0115
Количество на модель
4
№
19
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
4
№
22
Название детали
прокладка
Заводской номер
10М3
Количество на модель
2
№
25
Название детали
прокладка
Заводской номер
14М3
Количество на модель
8
№
27
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
1
№
30
Название детали
Корпус топливного бака
Заводской номер
451А.02.04.150
Количество на модель
1
№
31
Название детали
прокладка
Заводской номер
451А.02.04.101
Количество на модель
1
№
39
Название детали
Фланец
Заводской номер
451А.02.04.102
Количество на модель
1
№
40
Название детали
Штуцер
Заводской номер
ТМ-59.2000-13А
Количество на модель
1
№
46
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
6
№
51
Название детали
Винт
Заводской номер
B.M5-6gx12.46.0115
Количество на модель
5
№
54
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
5
№
56
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
6
№
58
Название детали
КОЛЬЦО
Заводской номер
150x160-58-2-2
Количество на модель
1
№
60
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
ДУМП-02
Количество на модель
1
№
68
Название детали
Пробка
Заводской номер
082-1103010
Количество на модель
1
№
71
Название детали
Цепочка
Заводской номер
36-1101070
Количество на модель
1
№
72
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 451А.02.04.100 | 1 | 1 | 1 | |||
| 2 | Топливопровод | 451А.02.04.200 | 1 | 1 | 2 | |||
| 3 | Топливопровод | 451А.02.04.200-01 | 1 | 1 | 3 | |||
| 4 | Топливопровод | 451А.02.04.300 | 1 | 1 | 4 | |||
| 9 | Зажимной болт | 451А.02.04.001 | 1 | 1 | 9 | |||
| 11 | Штуцер | ТО-28А.02.00.009 | 1 | 1 | 11 | |||
| 19 | Болт | M6-6gx35.109.49X0115 | 4 | 4 | 19 | |||
| 22 | Шайба | 16.65Г.0115 | 4 | 4 | 22 | |||
| 25 | прокладка | 10М3 | 2 | 2 | 25 | |||
| 27 | прокладка | 14М3 | 8 | 8 | 27 | |||
| 30 | Болт | Д18-051 | 1 | 1 | 30 | |||
| 31 | Корпус топливного бака | 451А.02.04.150 | 1 | 1 | 31 | |||
| 39 | прокладка | 451А.02.04.101 | 1 | 1 | 39 | |||
| 40 | Фланец | 451А.02.04.102 | 1 | 1 | 40 | |||
| 46 | Штуцер | ТМ-59.2000-13А | 1 | 1 | 46 | |||
| 51 | Болт | M10-6gx20.88.35.0115 | 6 | 6 | 51 | |||
| 54 | Винт | B.M5-6gx12.46.0115 | 5 | 5 | 54 | |||
| 56 | Шайба | 5.65Г.0115 | 5 | 5 | 56 | |||
| 58 | Шайба | 10.65Г.0115 | 6 | 6 | 58 | |||
| 60 | КОЛЬЦО | 150x160-58-2-2 | 1 | 1 | 60 | |||
| 68 | ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | ДУМП-02 | 1 | 1 | 68 | |||
| 71 | Пробка | 082-1103010 | 1 | 1 | 71 | |||
| 72 | Цепочка | 36-1101070 | 1 | 1 | 72 |
