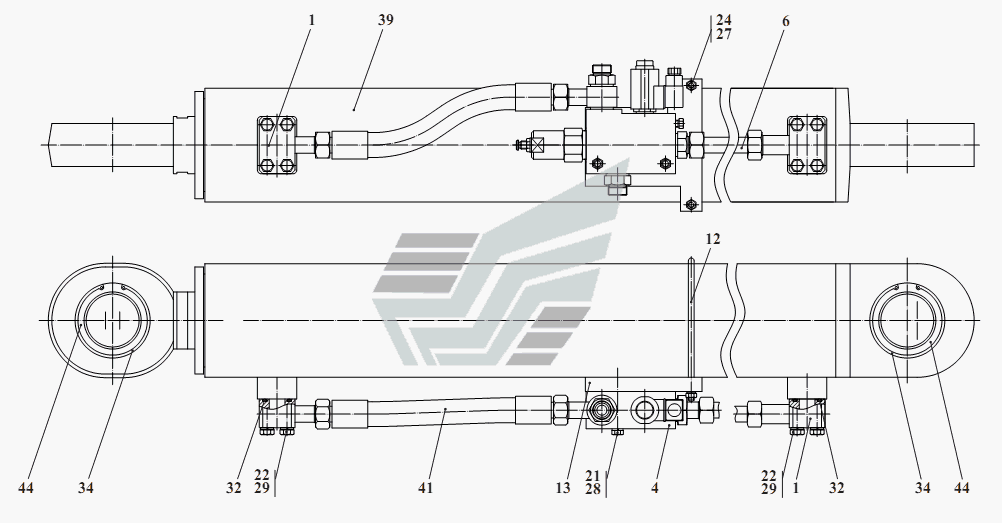

Гидроцилиндр
100%
Название детали
Фланец
Заводской номер
525.45.00.140
Количество на модель
2
№
1
Название детали
Блок безопасности
Заводской номер
525.45.50.000
Количество на модель
1
№
4
Название детали
Трубопровод
Заводской номер
527.45.00.130
Количество на модель
1
№
6
Название детали
Скоба
Заводской номер
525.45.00.112
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
525.45.00.114
Количество на модель
1
№
13
Название детали
Шпилька
Заводской номер
М10-6gx70.56.0115
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
М12-6gx55.88.35.0115
Количество на модель
8
№
22
Название детали
Орех
Заводской номер
М8-6H.5.0115
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
2
№
27
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
8
№
29
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2
Количество на модель
2
№
32
Название детали
КОЛЬЦО
Заводской номер
B105
Количество на модель
4
№
34
Название детали
Гидроцилиндр
Заводской номер
ЦГ-125.80х1000.11.001
Количество на модель
1
№
39
Название детали
Рукав
Заводской номер
2SN NP16x480 A60A60
Количество на модель
1
№
41
Название детали
Подшипник
Заводской номер
ШСЛ 70
Количество на модель
2
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Фланец | 525.45.00.140 | 2 | 2 | 1 | |||
| 4 | Блок безопасности | 525.45.50.000 | 1 | 1 | 4 | |||
| 6 | Трубопровод | 527.45.00.130 | 1 | 1 | 6 | |||
| 12 | Скоба | 525.45.00.112 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 525.45.00.114 | 1 | 1 | 13 | |||
| 21 | Шпилька | М10-6gx70.56.0115 | 2 | 2 | 21 | |||
| 22 | Болт | М12-6gx55.88.35.0115 | 8 | 8 | 22 | |||
| 24 | Орех | М8-6H.5.0115 | 2 | 2 | 24 | |||
| 27 | Шайба | 8.65Г.0115 | 2 | 2 | 27 | |||
| 28 | Шайба | 10.65Г.0115 | 2 | 2 | 28 | |||
| 29 | Шайба | 12.65Г.0115 | 8 | 8 | 29 | |||
| 32 | КОЛЬЦО | 032-040-46-2-2 | 2 | 2 | 32 | |||
| 34 | КОЛЬЦО | B105 | 4 | 4 | 34 | |||
| 39 | Гидроцилиндр | ЦГ-125.80х1000.11.001 | 1 | 1 | 39 | |||
| 41 | Рукав | 2SN NP16x480 A60A60 | 1 | 1 | 41 | |||
| 44 | Подшипник | ШСЛ 70 | 2 | 2 | 44 |
