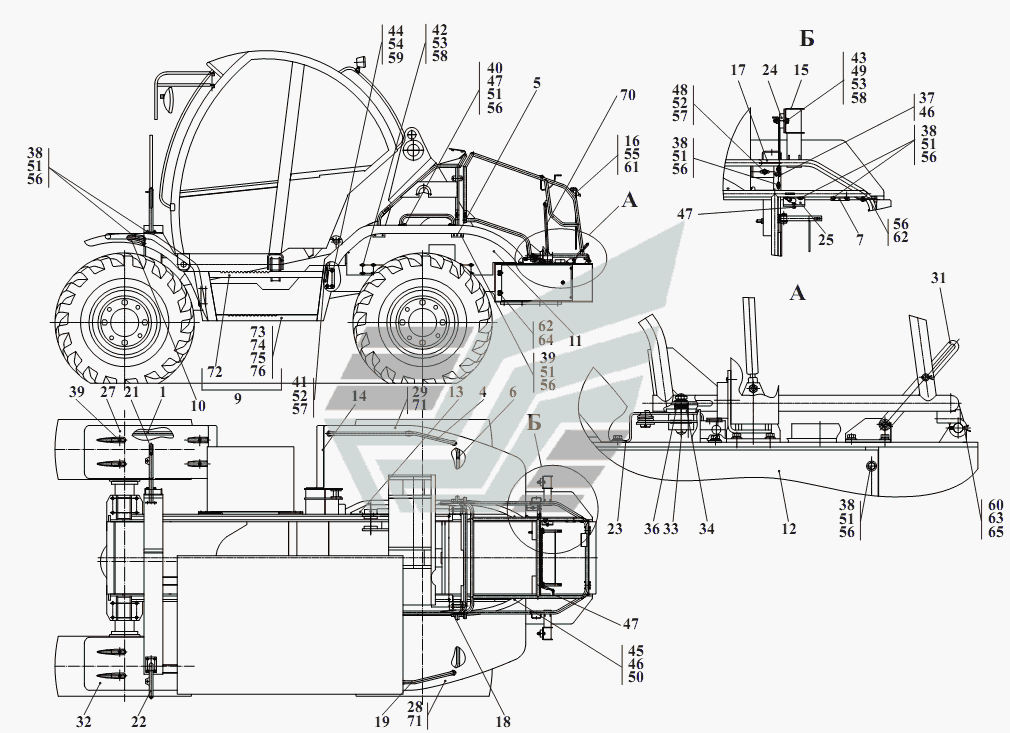

ОБЛИЦОВКА
100%
Название детали
Втулка
Заводской номер
525.13.02.001
Количество на модель
2
№
Название детали
Туша
Заводской номер
527.13.02.100
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
525.13.04.100
Количество на модель
1
№
1
Название детали
Поручень
Заводской номер
525.13.04.200-01
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
525.13.04.300-Б
Количество на модель
1
№
5
Название детали
Кронштейн
Заводской номер
525.13.04.350
Количество на модель
1
№
6
Название детали
Кронштейн
Заводской номер
525.13.15.200
Количество на модель
1
№
7
Название детали
Опора
Заводской номер
527.13.01.150
Количество на модель
1
№
9
Название детали
Кронштейн
Заводской номер
527.13.01.200
Количество на модель
1
№
10
Название детали
Подкрылок левый
Заводской номер
527.13.01.300
Количество на модель
1
№
11
Название детали
Крышка
Заводской номер
527.13.01.400
Количество на модель
2
№
12
Название детали
Подкрылок правый
Заводской номер
527.13.01.500
Количество на модель
1
№
13
Название детали
Опора
Заводской номер
527.13.01.700
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
527.13.01.800
Количество на модель
2
№
15
Название детали
Упор
Заводской номер
527.13.01.900
Количество на модель
1
№
16
Название детали
Капот
Заводской номер
527.13.02.000
Количество на модель
1
№
17
Название детали
Опора
Заводской номер
527.13.05.000
Количество на модель
1
№
18
Название детали
Поручень
Заводской номер
527.13.04.200
Количество на модель
1
№
19
Название детали
Кронштейн
Заводской номер
527.13.04.800
Количество на модель
1
№
21
Название детали
Кронштейн
Заводской номер
527.13.04.900
Количество на модель
1
№
22
Название детали
Замок
Заводской номер
527.13.11.000
Количество на модель
1
№
23
Название детали
Подушка
Заводской номер
Д-565.3920-00
Количество на модель
2
№
24
Название детали
Кронштейн
Заводской номер
451А.87.00.024
Количество на модель
1
№
25
Название детали
Крыло переднее
Заводской номер
525.13.15.101
Количество на модель
1
№
27
Название детали
Крыло заднее
Заводской номер
525.13.15.102
Количество на модель
1
№
28
Название детали
Крыло заднее
Заводской номер
525.13.15.102-01
Количество на модель
1
№
29
Название детали
Скоба
Заводской номер
525.13.15.104
Количество на модель
1
№
31
Название детали
Крыло переднее
Заводской номер
527.13.01.003
Количество на модель
1
№
32
Название детали
Штырь
Заводской номер
527.13.01.004
Количество на модель
1
№
33
Название детали
Шайба
Заводской номер
527.13.01.005
Количество на модель
1
№
34
Название детали
Пружина
Заводской номер
УГА1 01.01.054
Количество на модель
1
№
36
Название детали
Тяга
Заводской номер
527.13.01.008
Количество на модель
1
№
37
Название детали
Болт
Заводской номер
M8-6gx16.56.0115
Количество на модель
30
№
38
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
22
№
39
Название детали
Винт
Заводской номер
M8-6gx30.56.0115
Количество на модель
5
№
40
Название детали
Болт
Заводской номер
M10-6gx16.56.0115
Количество на модель
18
№
41
Название детали
Болт
Заводской номер
M12-6gx20.56.0115
Количество на модель
16
№
42
Название детали
Болт
Заводской номер
M12-6gx55.88.35.0115
Количество на модель
2
№
43
Название детали
Болт
Заводской номер
M14-6gx35.88.35.0115
Количество на модель
8
№
44
Название детали
Болт
Заводской номер
M6-6gx16.56.0115
Количество на модель
10
№
45
Название детали
Орех
Заводской номер
M6-6H.5.0115
Количество на модель
11
№
46
Название детали
Орех
Заводской номер
М8-6Н.5.0115
Количество на модель
15
№
47
Название детали
Орех
Заводской номер
М10-6Н.5.0115
Количество на модель
1
№
48
Название детали
Орех
Заводской номер
М12-6Н.5.0115
Количество на модель
2
№
49
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
1
№
50
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
62
№
51
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
19
№
52
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
20
№
53
Название детали
Шайба
Заводской номер
14.65Г.0115
Количество на модель
8
№
54
Название детали
Шайба
Заводской номер
С.6.02.Ст3.0115
Количество на модель
1
№
55
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
64
№
56
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
19
№
57
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
20
№
58
Название детали
Шайба
Заводской номер
С.14.02.Ст3.0115
Количество на модель
8
№
59
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
2
№
60
Название детали
Шплинт
Заводской номер
1,6x16.019
Количество на модель
1
№
61
Название детали
Шплинт
Заводской номер
2x12.019
Количество на модель
6
№
62
Название детали
Шплинт
Заводской номер
3,2x20.019
Количество на модель
2
№
63
Название детали
Вот
Заводской номер
6-10d11х36.45.Ц15хр
Количество на модель
4
№
64
Название детали
Вот
Заводской номер
6-16d11х80.45.Ц15хр
Количество на модель
2
№
65
Название детали
Упор газовый
Заводской номер
08/19-А8а-В8а-300-700-600(21306)
Количество на модель
1
№
70
Название детали
Покрытие антискользящее
Заводской номер
Покрытие антискользящее
Количество на модель
2
№
71
Название детали
Опора
Заводской номер
527.13.01.100-Б
Количество на модель
1
№
72
Название детали
Ступень
Заводской номер
527.13.01.110
Количество на модель
1
№
73
Название детали
Болт
Заводской номер
M10-6gx25.88.35.0115
Количество на модель
4
№
74
Название детали
Орех
Заводской номер
М10-6Н.8.35.0115
Количество на модель
4
№
75
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Втулка | 525.13.02.001 | 2 | 2 | |||||
| Туша | 527.13.02.100 | 1 | 1 | |||||
| 1 | Кронштейн | 525.13.04.100 | 1 | 1 | 1 | |||
| 4 | Поручень | 525.13.04.200-01 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 525.13.04.300-Б | 1 | 1 | 5 | |||
| 6 | Кронштейн | 525.13.04.350 | 1 | 1 | 6 | |||
| 7 | Кронштейн | 525.13.15.200 | 1 | 1 | 7 | |||
| 9 | Опора | 527.13.01.150 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 527.13.01.200 | 1 | 1 | 10 | |||
| 11 | Подкрылок левый | 527.13.01.300 | 1 | 1 | 11 | |||
| 12 | Крышка | 527.13.01.400 | 2 | 2 | 12 | |||
| 13 | Подкрылок правый | 527.13.01.500 | 1 | 1 | 13 | |||
| 14 | Опора | 527.13.01.700 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 527.13.01.800 | 2 | 2 | 15 | |||
| 16 | Упор | 527.13.01.900 | 1 | 1 | 16 | |||
| 17 | Капот | 527.13.02.000 | 1 | 1 | 17 | |||
| 18 | Опора | 527.13.05.000 | 1 | 1 | 18 | |||
| 19 | Поручень | 527.13.04.200 | 1 | 1 | 19 | |||
| 21 | Кронштейн | 527.13.04.800 | 1 | 1 | 21 | |||
| 22 | Кронштейн | 527.13.04.900 | 1 | 1 | 22 | |||
| 23 | Замок | 527.13.11.000 | 1 | 1 | 23 | |||
| 24 | Подушка | Д-565.3920-00 | 2 | 2 | 24 | |||
| 25 | Кронштейн | 451А.87.00.024 | 1 | 1 | 25 | |||
| 27 | Крыло переднее | 525.13.15.101 | 1 | 1 | 27 | |||
| 28 | Крыло заднее | 525.13.15.102 | 1 | 1 | 28 | |||
| 29 | Крыло заднее | 525.13.15.102-01 | 1 | 1 | 29 | |||
| 31 | Скоба | 525.13.15.104 | 1 | 1 | 31 | |||
| 32 | Крыло переднее | 527.13.01.003 | 1 | 1 | 32 | |||
| 33 | Штырь | 527.13.01.004 | 1 | 1 | 33 | |||
| 34 | Шайба | 527.13.01.005 | 1 | 1 | 34 | |||
| 36 | Пружина | УГА1 01.01.054 | 1 | 1 | 36 | |||
| 37 | Тяга | 527.13.01.008 | 1 | 1 | 37 | |||
| 38 | Болт | M8-6gx16.56.0115 | 30 | 30 | 38 | |||
| 39 | Болт | M8-6gx20.88.35.0115 | 22 | 22 | 39 | |||
| 40 | Винт | M8-6gx30.56.0115 | 5 | 5 | 40 | |||
| 41 | Болт | M10-6gx16.56.0115 | 18 | 18 | 41 | |||
| 42 | Болт | M12-6gx20.56.0115 | 16 | 16 | 42 | |||
| 43 | Болт | M12-6gx55.88.35.0115 | 2 | 2 | 43 | |||
| 44 | Болт | M14-6gx35.88.35.0115 | 8 | 8 | 44 | |||
| 45 | Болт | M6-6gx16.56.0115 | 10 | 10 | 45 | |||
| 46 | Орех | M6-6H.5.0115 | 11 | 11 | 46 | |||
| 47 | Орех | М8-6Н.5.0115 | 15 | 15 | 47 | |||
| 48 | Орех | М10-6Н.5.0115 | 1 | 1 | 48 | |||
| 49 | Орех | М12-6Н.5.0115 | 2 | 2 | 49 | |||
| 50 | Шайба | 6.65Г.0115 | 1 | 1 | 50 | |||
| 51 | Шайба | 8.65Г.0115 | 62 | 62 | 51 | |||
| 52 | Шайба | 10.65Г.0115 | 19 | 19 | 52 | |||
| 53 | Шайба | 12.65Г.0115 | 20 | 20 | 53 | |||
| 54 | Шайба | 14.65Г.0115 | 8 | 8 | 54 | |||
| 55 | Шайба | С.6.02.Ст3.0115 | 1 | 1 | 55 | |||
| 56 | Шайба | С.8.02.Ст3.0115 | 64 | 64 | 56 | |||
| 57 | Шайба | С.10.02.Ст3.0115 | 19 | 19 | 57 | |||
| 58 | Шайба | С.12.02.Ст3.0115 | 20 | 20 | 58 | |||
| 59 | Шайба | С.14.02.Ст3.0115 | 8 | 8 | 59 | |||
| 60 | Шайба | С.16.02.Ст3.0115 | 2 | 2 | 60 | |||
| 61 | Шплинт | 1,6x16.019 | 1 | 1 | 61 | |||
| 62 | Шплинт | 2x12.019 | 6 | 6 | 62 | |||
| 63 | Шплинт | 3,2x20.019 | 2 | 2 | 63 | |||
| 64 | Вот | 6-10d11х36.45.Ц15хр | 4 | 4 | 64 | |||
| 65 | Вот | 6-16d11х80.45.Ц15хр | 2 | 2 | 65 | |||
| 70 | Упор газовый | 08/19-А8а-В8а-300-700-600(21306) | 1 | 1 | 70 | |||
| 71 | Покрытие антискользящее | Покрытие антискользящее | 2 | 2 | 71 | |||
| 72 | Опора | 527.13.01.100-Б | 1 | 1 | 72 | |||
| 73 | Ступень | 527.13.01.110 | 1 | 1 | 73 | |||
| 74 | Болт | M10-6gx25.88.35.0115 | 4 | 4 | 74 | |||
| 75 | Орех | М10-6Н.8.35.0115 | 4 | 4 | 75 |
