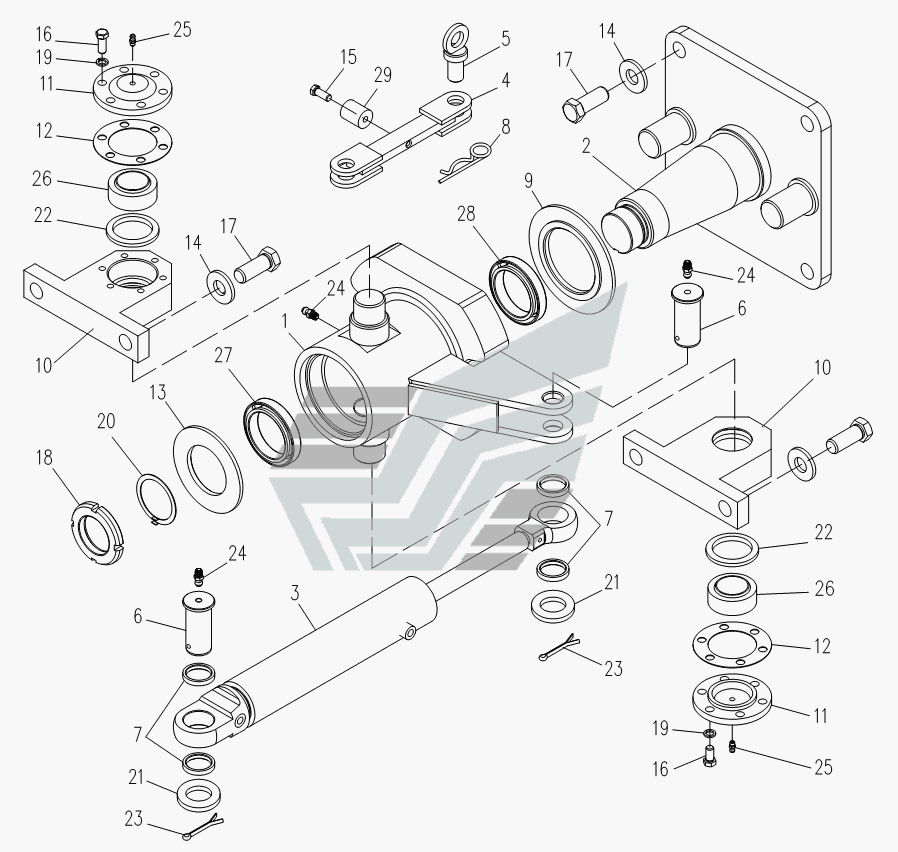

- Поворот
100%
Название детали
корпус
Заводской номер
6222.01.01.000
Количество на модель
1
№
1
Название детали
ВАЛ
Заводской номер
6222.01.02.000
Количество на модель
1
№
2
Название детали
Гидроцилиндр
Заводской номер
6222.01.06.000
Количество на модель
1
№
3
Название детали
Стяжка
Заводской номер
6222.01.04.000
Количество на модель
1
№
4
Название детали
Палец
Заводской номер
6222.01.05.000
Количество на модель
2
№
5
Название детали
Палец
Заводской номер
6122А.01.00.002
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
6122А.01.00.003
Количество на модель
4
№
7
Название детали
Шплинт
Заводской номер
6122А.01.00.004
Количество на модель
1
№
8
Название детали
Упор
Заводской номер
6222.01.00.001
Количество на модель
1
№
9
Название детали
корпус
Заводской номер
6222.01.00.002
Количество на модель
2
№
10
Название детали
Крышка
Заводской номер
6222.01.00.003
Количество на модель
2
№
11
Название детали
прокладка
Заводской номер
6222.01.00.004
Количество на модель
2
№
12
Название детали
Упор
Заводской номер
6222.01.00.005
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
У01.05.015
Количество на модель
8
№
14
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М12х20.40Х.7796
Количество на модель
12
№
16
Название детали
Болт
Заводской номер
М20x1.5х50.35.7796
Количество на модель
8
№
17
Название детали
Орех
Заводской номер
М56x2.11871
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
12
№
19
Название детали
Шайба
Заводской номер
56.11872
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
C24.11371
Количество на модель
2
№
21
Название детали
КОЛЬЦО
Заводской номер
СП-67-50-5.6308
Количество на модель
2
№
22
Название детали
Шплинт
Заводской номер
5х40.397
Количество на модель
2
№
23
Название детали
Масленка
Заводской номер
1.3.19853
Количество на модель
3
№
24
Название детали
Масленка
Заводской номер
2.3.90.19853
Количество на модель
2
№
25
Название детали
Подшипник
Заводской номер
ШС-40.3635
Количество на модель
2
№
26
Название детали
Подшипник
Заводской номер
2007114.37.006.162
Количество на модель
1
№
27
Название детали
Подшипник
Заводской номер
2007118.37.006.162
Количество на модель
1
№
28
Название детали
Буфер
Заводской номер
535А-5713062
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | 6222.01.01.000 | 1 | 1 | 1 | |||
| 2 | ВАЛ | 6222.01.02.000 | 1 | 1 | 2 | |||
| 3 | Гидроцилиндр | 6222.01.06.000 | 1 | 1 | 3 | |||
| 4 | Стяжка | 6222.01.04.000 | 1 | 1 | 4 | |||
| 5 | Палец | 6222.01.05.000 | 2 | 2 | 5 | |||
| 6 | Палец | 6122А.01.00.002 | 2 | 2 | 6 | |||
| 7 | Втулка | 6122А.01.00.003 | 4 | 4 | 7 | |||
| 8 | Шплинт | 6122А.01.00.004 | 1 | 1 | 8 | |||
| 9 | Упор | 6222.01.00.001 | 1 | 1 | 9 | |||
| 10 | корпус | 6222.01.00.002 | 2 | 2 | 10 | |||
| 11 | Крышка | 6222.01.00.003 | 2 | 2 | 11 | |||
| 12 | прокладка | 6222.01.00.004 | 2 | 2 | 12 | |||
| 13 | Упор | 6222.01.00.005 | 1 | 1 | 13 | |||
| 14 | Шайба | У01.05.015 | 8 | 8 | 14 | |||
| 15 | Болт | М8х25.7796 | 1 | 1 | 15 | |||
| 16 | Болт | М12х20.40Х.7796 | 12 | 12 | 16 | |||
| 17 | Болт | М20x1.5х50.35.7796 | 8 | 8 | 17 | |||
| 18 | Орех | М56x2.11871 | 1 | 1 | 18 | |||
| 19 | Шайба | 10.6402 | 12 | 12 | 19 | |||
| 20 | Шайба | 56.11872 | 1 | 1 | 20 | |||
| 21 | Шайба | C24.11371 | 2 | 2 | 21 | |||
| 22 | КОЛЬЦО | СП-67-50-5.6308 | 2 | 2 | 22 | |||
| 23 | Шплинт | 5х40.397 | 2 | 2 | 23 | |||
| 24 | Масленка | 1.3.19853 | 3 | 3 | 24 | |||
| 25 | Масленка | 2.3.90.19853 | 2 | 2 | 25 | |||
| 26 | Подшипник | ШС-40.3635 | 2 | 2 | 26 | |||
| 27 | Подшипник | 2007114.37.006.162 | 1 | 1 | 27 | |||
| 28 | Подшипник | 2007118.37.006.162 | 1 | 1 | 28 | |||
| 29 | Буфер | 535А-5713062 | 1 | 1 | 29 |
