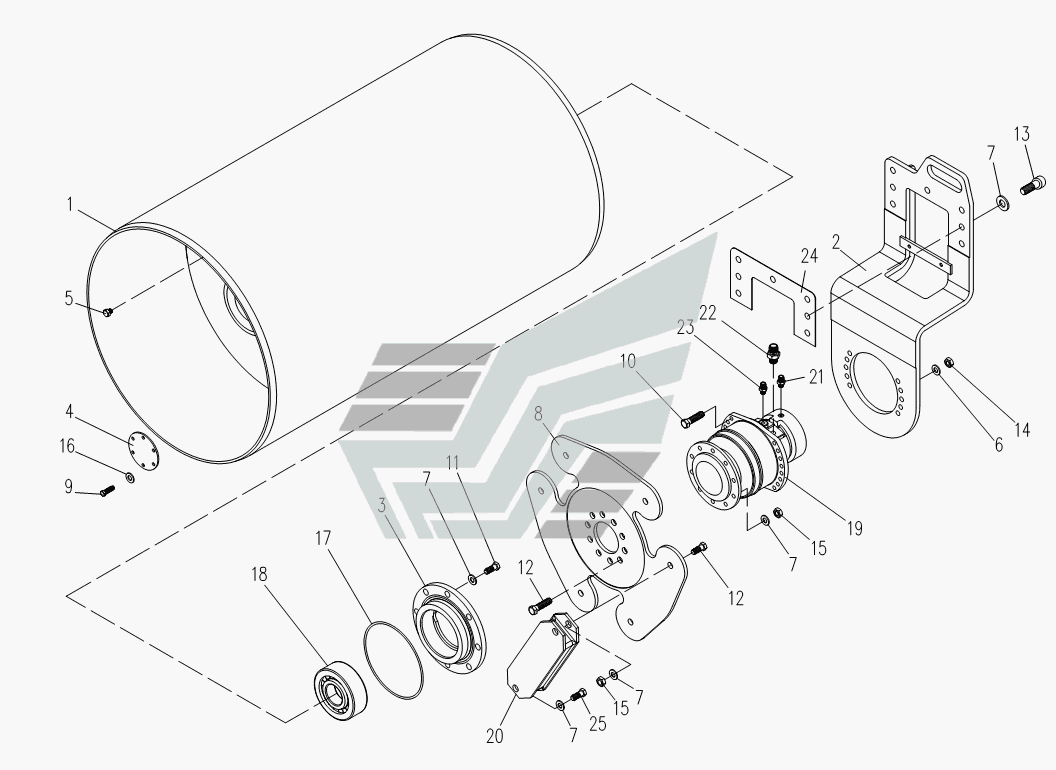

- Валец
100%
Название детали
Валец
Заводской номер
6222.05.01.000
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
6222.05.03.000
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
ВА-252.20.00.004-01
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
ВА-252.20.00.007-01
Количество на модель
1
№
4
Название детали
Заглушка
Заводской номер
УДГ1-09.03.005
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
У01.05.011
Количество на модель
10
№
6
Название детали
Шайба
Заводской номер
У01.05.013
Количество на модель
37
№
7
Название детали
Диск приводной
Заводской номер
6222.05.00.002
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М8х16.7808
Количество на модель
6
№
9
Название детали
Болт
Заводской номер
М12х40.40Х.7808
Количество на модель
10
№
10
Название детали
Болт
Заводской номер
М16х35.7808
Количество на модель
10
№
11
Название детали
Болт
Заводской номер
М16х40.40Х.7808
Количество на модель
16
№
12
Название детали
Винт
Заводской номер
М16х50.40Х.11738
Количество на модель
7
№
13
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
10
№
14
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
16
№
15
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
6
№
16
Название детали
КОЛЬЦО
Заводской номер
200-205-36.9833
Количество на модель
1
№
17
Название детали
Подшипник
Заводской номер
42613.8328
Количество на модель
1
№
18
Название детали
Гидромотор
Заводской номер
MSЕ02-2-123-F04-1100
Количество на модель
1
№
19
Название детали
АМОРТИЗАТОР
Заводской номер
Д-728-05-50
Количество на модель
6
№
20
Название детали
Штуцер
Заводской номер
УДГ1-01.08.001
Количество на модель
1
№
21
Название детали
Штуцер
Заводской номер
УДГ1-01.07.009
Количество на модель
2
№
22
Название детали
Штуцер
Заводской номер
УДГ1-01.03.007
Количество на модель
1
№
23
Название детали
прокладка
Заводской номер
6222.05.00.006
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
М16х30.40Х.7808
Количество на модель
6
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Валец | 6222.05.01.000 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 6222.05.03.000 | 1 | 1 | 2 | |||
| 3 | Крышка | ВА-252.20.00.004-01 | 1 | 1 | 3 | |||
| 4 | Крышка | ВА-252.20.00.007-01 | 1 | 1 | 4 | |||
| 5 | Заглушка | УДГ1-09.03.005 | 2 | 2 | 5 | |||
| 6 | Шайба | У01.05.011 | 10 | 10 | 6 | |||
| 7 | Шайба | У01.05.013 | 37 | 37 | 7 | |||
| 8 | Диск приводной | 6222.05.00.002 | 1 | 1 | 8 | |||
| 9 | Болт | М8х16.7808 | 6 | 6 | 9 | |||
| 10 | Болт | М12х40.40Х.7808 | 10 | 10 | 10 | |||
| 11 | Болт | М16х35.7808 | 10 | 10 | 11 | |||
| 12 | Болт | М16х40.40Х.7808 | 16 | 16 | 12 | |||
| 13 | Винт | М16х50.40Х.11738 | 7 | 7 | 13 | |||
| 14 | Гайка | М12.5915 | 10 | 10 | 14 | |||
| 15 | Орех | М16.5915 | 16 | 16 | 15 | |||
| 16 | Шайба | 8.6402 | 6 | 6 | 16 | |||
| 17 | КОЛЬЦО | 200-205-36.9833 | 1 | 1 | 17 | |||
| 18 | Подшипник | 42613.8328 | 1 | 1 | 18 | |||
| 19 | Гидромотор | MSЕ02-2-123-F04-1100 | 1 | 1 | 19 | |||
| 20 | АМОРТИЗАТОР | Д-728-05-50 | 6 | 6 | 20 | |||
| 21 | Штуцер | УДГ1-01.08.001 | 1 | 1 | 21 | |||
| 22 | Штуцер | УДГ1-01.07.009 | 2 | 2 | 22 | |||
| 23 | Штуцер | УДГ1-01.03.007 | 1 | 1 | 23 | |||
| 24 | прокладка | 6222.05.00.006 | 1 | 1 | 24 | |||
| 25 | Болт | М16х30.40Х.7808 | 6 | 6 | 25 |
