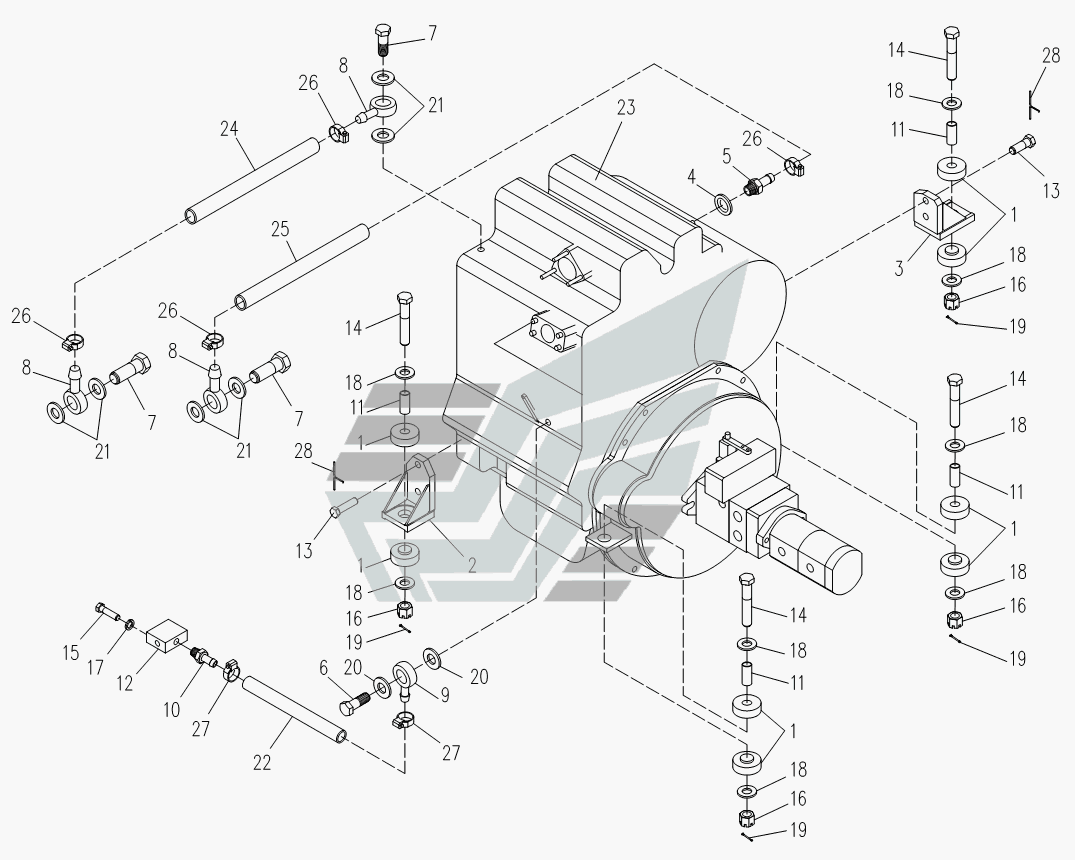

установка силовая
100%
Название детали
Подушка
Заводской номер
Д-565.3920-00
Количество на модель
8
№
1
Название детали
Опора
Заводской номер
6222.11.00.100
Количество на модель
1
№
2
Название детали
Опора
Заводской номер
6222.11.00.200
Количество на модель
1
№
3
Название детали
прокладка
Заводской номер
ВА-251.11.00.025
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
ВА-252.11.00.002
Количество на модель
1
№
5
Название детали
Зажимной болт
Заводской номер
УДГ1-05.00.001
Количество на модель
1
№
6
Название детали
Зажимной болт
Заводской номер
УДГ1-05.00.002
Количество на модель
3
№
7
Название детали
Угольник поворотный
Заводской номер
УДГ1-06.02.004
Количество на модель
3
№
8
Название детали
Угольник поворотный
Заводской номер
УДГ1-06.03.003
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
УДГ1-14.00.005
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
6222.11.00.003
Количество на модель
4
№
11
Название детали
Переходник
Заводской номер
6641.11.00.005
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
3М14х30.40Х.7796
Количество на модель
4
№
13
Название детали
Болт
Заводской номер
2М16х85.40Х.7796
Количество на модель
4
№
14
Название детали
Болт
Заводской номер
М6х16.7796
Количество на модель
2
№
15
Название детали
Орех
Заводской номер
М16.5918
Количество на модель
4
№
16
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
С16.11371
Количество на модель
8
№
18
Название детали
Шплинт
Заводской номер
4х32.397
Количество на модель
4
№
19
Название детали
прокладка
Заводской номер
12М3
Количество на модель
2
№
20
Название детали
прокладка
Заводской номер
14М3
Количество на модель
6
№
21
Название детали
Рукав, мм
Заводской номер
12х20.10362
Количество на модель
1
№
22
Название детали
Двигатель
Заводской номер
Д-120-0000100-45
Количество на модель
1
№
23
Название детали
Трубка
Заводской номер
ПБ-1-8х1.8
Количество на модель
1
№
24
Название детали
Зажим TORRO
Заводской номер
8-16/9
Количество на модель
4
№
26
Название детали
Зажим TORRO
Заводской номер
16-25/9
Количество на модель
2
№
27
Название детали
Проволока
Заводской номер
2,0-0-4
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подушка | Д-565.3920-00 | 8 | 8 | 1 | |||
| 2 | Опора | 6222.11.00.100 | 1 | 1 | 2 | |||
| 3 | Опора | 6222.11.00.200 | 1 | 1 | 3 | |||
| 4 | прокладка | ВА-251.11.00.025 | 1 | 1 | 4 | |||
| 5 | Штуцер | ВА-252.11.00.002 | 1 | 1 | 5 | |||
| 6 | Зажимной болт | УДГ1-05.00.001 | 1 | 1 | 6 | |||
| 7 | Зажимной болт | УДГ1-05.00.002 | 3 | 3 | 7 | |||
| 8 | Угольник поворотный | УДГ1-06.02.004 | 3 | 3 | 8 | |||
| 9 | Угольник поворотный | УДГ1-06.03.003 | 1 | 1 | 9 | |||
| 10 | Штуцер | УДГ1-14.00.005 | 1 | 1 | 10 | |||
| 11 | Втулка | 6222.11.00.003 | 4 | 4 | 11 | |||
| 12 | Переходник | 6641.11.00.005 | 1 | 1 | 12 | |||
| 13 | Болт | 3М14х30.40Х.7796 | 4 | 4 | 13 | |||
| 14 | Болт | 2М16х85.40Х.7796 | 4 | 4 | 14 | |||
| 15 | Болт | М6х16.7796 | 2 | 2 | 15 | |||
| 16 | Орех | М16.5918 | 4 | 4 | 16 | |||
| 17 | Шайба | 6.6402 | 2 | 2 | 17 | |||
| 18 | Шайба | С16.11371 | 8 | 8 | 18 | |||
| 19 | Шплинт | 4х32.397 | 4 | 4 | 19 | |||
| 20 | прокладка | 12М3 | 2 | 2 | 20 | |||
| 21 | прокладка | 14М3 | 6 | 6 | 21 | |||
| 22 | Рукав, мм | 12х20.10362 | 1 | 1 | 22 | |||
| 23 | Двигатель | Д-120-0000100-45 | 1 | 1 | 23 | |||
| 24 | Трубка | ПБ-1-8х1.8 | 1 | 1 | 24 | |||
| 26 | Зажим TORRO | 8-16/9 | 4 | 4 | 26 | |||
| 27 | Зажим TORRO | 16-25/9 | 2 | 2 | 27 | |||
| 28 | Проволока | 2,0-0-4 | 1 | 1 | 28 |
