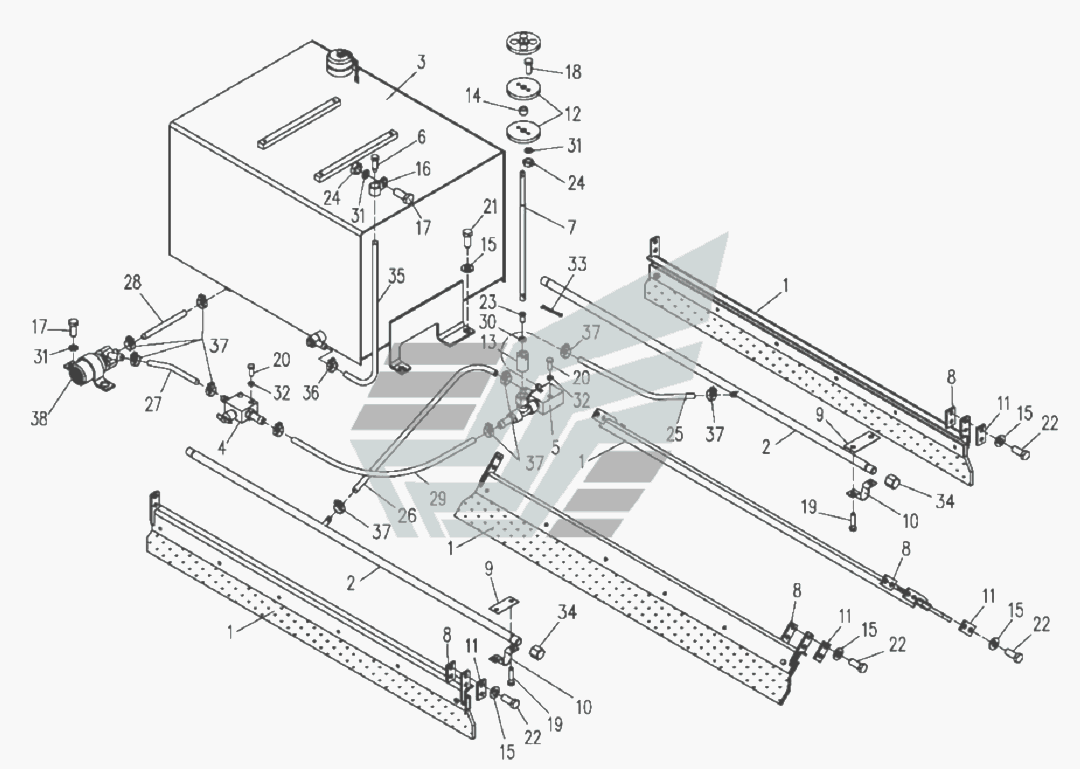

- Система орошения
100%
Название детали
СКРЕБОК
Заводской номер
6222.08.01.000
Количество на модель
4
№
1
Название детали
Коллектор
Заводской номер
6222.08.02.000
Количество на модель
2
№
2
Название детали
Бак
Заводской номер
6222.08.03.000
Количество на модель
1
№
3
Название детали
Колодка
Заводской номер
6222.08.04.000
Количество на модель
1
№
4
Название детали
Колодка
Заводской номер
6222.08.05.000
Количество на модель
1
№
5
Название детали
Пробка
Заводской номер
6222.08.00.001
Количество на модель
1
№
6
Название детали
Переходник
Заводской номер
6222.08.00.002
Количество на модель
1
№
7
Название детали
Platik
Заводской номер
6122А.08.00.001
Количество на модель
8
№
8
Название детали
прокладка
Заводской номер
6122А.08.00.002
Количество на модель
4
№
9
Название детали
Скоба
Заводской номер
6122А.08.00.003
Количество на модель
4
№
10
Название детали
прокладка
Заводской номер
6122А.08.00.004
Количество на модель
8
№
11
Название детали
Крышка
Заводской номер
6122А.08.00.006
Количество на модель
2
№
12
Название детали
Втулка
Заводской номер
6122А.08.00.007
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
6122А.08.00.008
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
6622.20.01.008
Количество на модель
20
№
15
Название детали
Хомут
Заводской номер
У22-2.37-50.025
Количество на модель
2
№
16
Название детали
Болт (d=6, l=12, L0=12, H=4, S=10)
Заводской номер
М6х12.7805
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
М6х30.7805
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
8
№
19
Название детали
Болт
Заводской номер
М8х50.7796
Количество на модель
4
№
20
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
4
№
21
Название детали
Болт
Заводской номер
М10х35.7796
Количество на модель
16
№
22
Название детали
Винт
Заводской номер
М6х18.17473
Количество на модель
1
№
23
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
4
№
24
Название детали
Рукав (L=мм)
Заводской номер
12х20-1,6.10362
Количество на модель
1
№
25
Название детали
Рукав (L= мм)
Заводской номер
16х25-1,6.10362
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
С5.11378
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
6
№
31
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
4
№
32
Название детали
Шплинт
Заводской номер
4х32.397
Количество на модель
1
№
33
Название детали
Пробка
Заводской номер
1/2-ТlDIN2950
Количество на модель
4
№
34
Название детали
Трубка
Заводской номер
ПБ1-8х1.8.1619
Количество на модель
1
№
35
Название детали
Зажим
Заводской номер
8-16/9-С7W1
Количество на модель
1
№
36
Название детали
Зажим
Заводской номер
16-25/9-С7W1
Количество на модель
10
№
37
Название детали
Электродвигатель с насосом
Заводской номер
351.3730.370031186
Количество на модель
1
№
38
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | СКРЕБОК | 6222.08.01.000 | 4 | 4 | 1 | |||
| 2 | Коллектор | 6222.08.02.000 | 2 | 2 | 2 | |||
| 3 | Бак | 6222.08.03.000 | 1 | 1 | 3 | |||
| 4 | Колодка | 6222.08.04.000 | 1 | 1 | 4 | |||
| 5 | Колодка | 6222.08.05.000 | 1 | 1 | 5 | |||
| 6 | Пробка | 6222.08.00.001 | 1 | 1 | 6 | |||
| 7 | Переходник | 6222.08.00.002 | 1 | 1 | 7 | |||
| 8 | Platik | 6122А.08.00.001 | 8 | 8 | 8 | |||
| 9 | прокладка | 6122А.08.00.002 | 4 | 4 | 9 | |||
| 10 | Скоба | 6122А.08.00.003 | 4 | 4 | 10 | |||
| 11 | прокладка | 6122А.08.00.004 | 8 | 8 | 11 | |||
| 12 | Крышка | 6122А.08.00.006 | 2 | 2 | 12 | |||
| 13 | Втулка | 6122А.08.00.007 | 1 | 1 | 13 | |||
| 14 | Втулка | 6122А.08.00.008 | 1 | 1 | 14 | |||
| 15 | Шайба | 6622.20.01.008 | 20 | 20 | 15 | |||
| 16 | Хомут | У22-2.37-50.025 | 2 | 2 | 16 | |||
| 17 | Болт (d=6, l=12, L0=12, H=4, S=10) | М6х12.7805 | 4 | 4 | 17 | |||
| 18 | Болт | М6х30.7805 | 2 | 2 | 18 | |||
| 19 | Болт | М8х25.7796 | 8 | 8 | 19 | |||
| 20 | Болт | М8х50.7796 | 4 | 4 | 20 | |||
| 21 | Болт | М10х20.7796 | 4 | 4 | 21 | |||
| 22 | Болт | М10х35.7796 | 16 | 16 | 22 | |||
| 23 | Винт | М6х18.17473 | 1 | 1 | 23 | |||
| 24 | Орех | М6.5915 | 4 | 4 | 24 | |||
| 25 | Рукав (L=мм) | 12х20-1,6.10362 | 1 | 1 | 25 | |||
| 27 | Рукав (L= мм) | 16х25-1,6.10362 | 1 | 1 | 27 | |||
| 30 | Шайба | С5.11378 | 1 | 1 | 30 | |||
| 31 | Шайба | 6.6402 | 6 | 6 | 31 | |||
| 32 | Шайба | 8.6402 | 4 | 4 | 32 | |||
| 33 | Шплинт | 4х32.397 | 1 | 1 | 33 | |||
| 34 | Пробка | 1/2-ТlDIN2950 | 4 | 4 | 34 | |||
| 35 | Трубка | ПБ1-8х1.8.1619 | 1 | 1 | 35 | |||
| 36 | Зажим | 8-16/9-С7W1 | 1 | 1 | 36 | |||
| 37 | Зажим | 16-25/9-С7W1 | 10 | 10 | 37 | |||
| 38 | Электродвигатель с насосом | 351.3730.370031186 | 1 | 1 | 38 |
