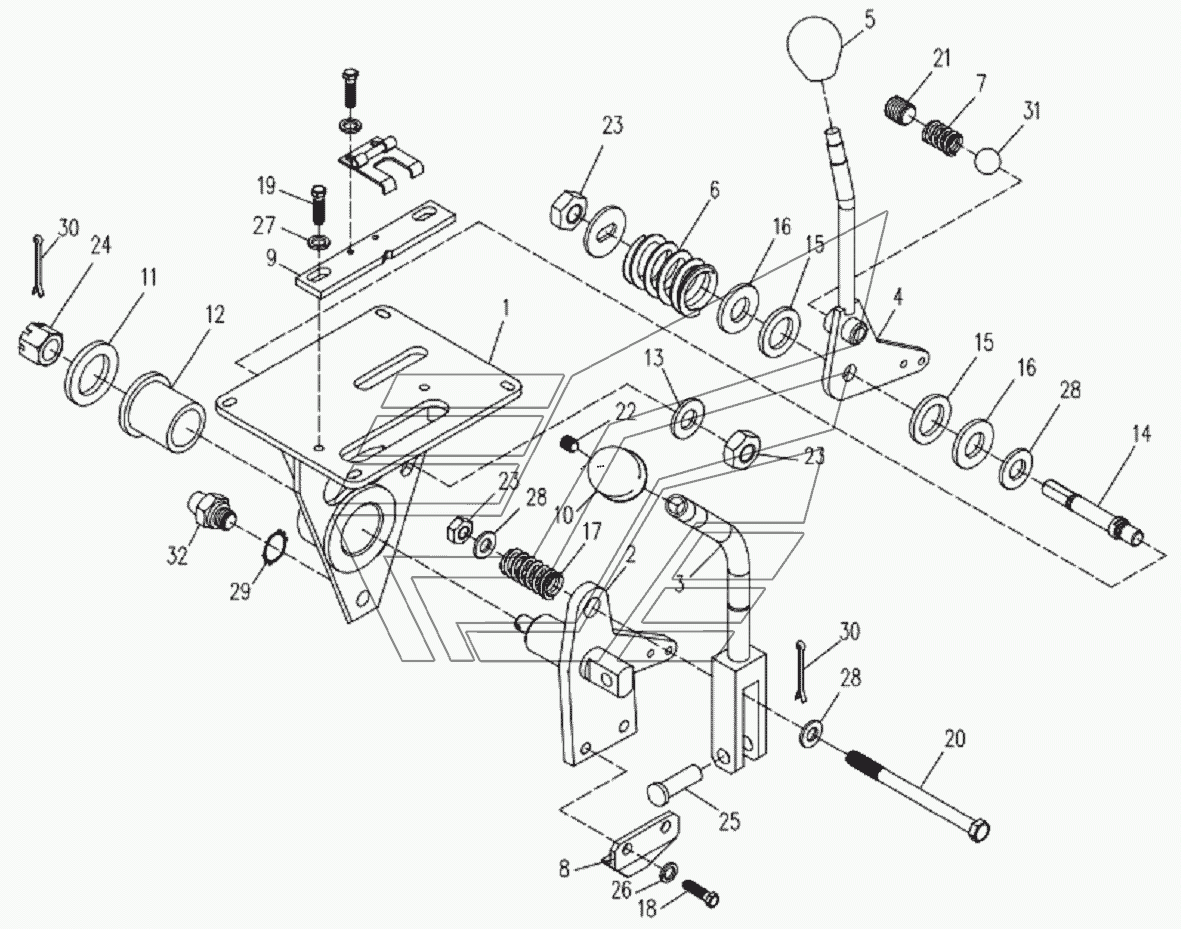

А. Блок рычагов
100%
Название детали
Основание
Заводской номер
6622А.14.30.020
Количество на модель
1
№
1
Название детали
Опора
Заводской номер
6622А.14.30.040
Количество на модель
1
№
2
Название детали
Рычаг
Заводской номер
6122А.30.01.300
Количество на модель
1
№
3
Название детали
Рычаг
Заводской номер
6122А.30.01.400
Количество на модель
1
№
4
Название детали
Ручка
Заводской номер
ТО-28.15.10.007
Количество на модель
1
№
5
Название детали
Пружина
Заводской номер
ВА-251.30.00.004
Количество на модель
1
№
6
Название детали
Пружина
Заводской номер
ВА-252.30.00.004
Количество на модель
1
№
7
Название детали
Упор
Заводской номер
6622А.14.30.001
Количество на модель
1
№
8
Название детали
Тарелка
Заводской номер
ВА-252.30.00.037
Количество на модель
1
№
9
Название детали
Ручка
Заводской номер
ВА-252.30.00.038
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
ВА-252.30.00.027-01
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
ВА-252.30.00.029-01
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
413112
Количество на модель
1
№
13
Название детали
Вот
Заводской номер
6122А.30.01.001
Количество на модель
1
№
14
Название детали
прокладка
Заводской номер
6122А.30.01.002
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
6122А.30.01.003
Количество на модель
3
№
16
Название детали
Пружина
Заводской номер
6122А.30.01.004
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
М12х110.7796
Количество на модель
1
№
20
Название детали
Винт
Заводской номер
М12х14.1477
Количество на модель
1
№
21
Название детали
Винт
Заводской номер
М6х10.1476
Количество на модель
1
№
22
Название детали
Орех
Заводской номер
М12.5918
Количество на модель
3
№
23
Название детали
Гайка
Заводской номер
М12.5919
Количество на модель
1
№
24
Название детали
Вот
Заводской номер
12d11x28.9650
Количество на модель
3
№
25
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
2
№
26
Название детали
Шайба
Заводской номер
C12.11371
Количество на модель
3
№
28
Название детали
Шайба
Заводской номер
16,16463
Количество на модель
1
№
29
Название детали
Шплинт
Заводской номер
3.2x25.397
Количество на модель
2
№
30
Название детали
Шар
Заводской номер
10-3.3722
Количество на модель
1
№
31
Название детали
Выключатель блокировки промежуточного реле
Заводской номер
ВК12-4
Количество на модель
1
№
32
Название детали
Фиксатор
Заводской номер
6122А.30.01.500
Количество на модель
1
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Основание | 6622А.14.30.020 | 1 | 1 | 1 | |||
| 2 | Опора | 6622А.14.30.040 | 1 | 1 | 2 | |||
| 3 | Рычаг | 6122А.30.01.300 | 1 | 1 | 3 | |||
| 4 | Рычаг | 6122А.30.01.400 | 1 | 1 | 4 | |||
| 5 | Ручка | ТО-28.15.10.007 | 1 | 1 | 5 | |||
| 6 | Пружина | ВА-251.30.00.004 | 1 | 1 | 6 | |||
| 7 | Пружина | ВА-252.30.00.004 | 1 | 1 | 7 | |||
| 8 | Упор | 6622А.14.30.001 | 1 | 1 | 8 | |||
| 9 | Тарелка | ВА-252.30.00.037 | 1 | 1 | 9 | |||
| 10 | Ручка | ВА-252.30.00.038 | 1 | 1 | 10 | |||
| 11 | Шайба | ВА-252.30.00.027-01 | 1 | 1 | 11 | |||
| 12 | Втулка | ВА-252.30.00.029-01 | 1 | 1 | 12 | |||
| 13 | Шайба | 413112 | 1 | 1 | 13 | |||
| 14 | Вот | 6122А.30.01.001 | 1 | 1 | 14 | |||
| 15 | прокладка | 6122А.30.01.002 | 2 | 2 | 15 | |||
| 16 | Шайба | 6122А.30.01.003 | 3 | 3 | 16 | |||
| 17 | Пружина | 6122А.30.01.004 | 1 | 1 | 17 | |||
| 18 | Болт | М8х16.7796 | 2 | 2 | 18 | |||
| 20 | Болт | М12х110.7796 | 1 | 1 | 20 | |||
| 21 | Винт | М12х14.1477 | 1 | 1 | 21 | |||
| 22 | Винт | М6х10.1476 | 1 | 1 | 22 | |||
| 23 | Орех | М12.5918 | 3 | 3 | 23 | |||
| 24 | Гайка | М12.5919 | 1 | 1 | 24 | |||
| 25 | Вот | 12d11x28.9650 | 3 | 3 | 25 | |||
| 26 | Шайба | 8.6402 | 2 | 2 | 26 | |||
| 28 | Шайба | C12.11371 | 3 | 3 | 28 | |||
| 29 | Шайба | 16,16463 | 1 | 1 | 29 | |||
| 30 | Шплинт | 3.2x25.397 | 2 | 2 | 30 | |||
| 31 | Шар | 10-3.3722 | 1 | 1 | 31 | |||
| 32 | Выключатель блокировки промежуточного реле | ВК12-4 | 1 | 1 | 32 | |||
| 33 | Фиксатор | 6122А.30.01.500 | 1 | 1 | 33 |
