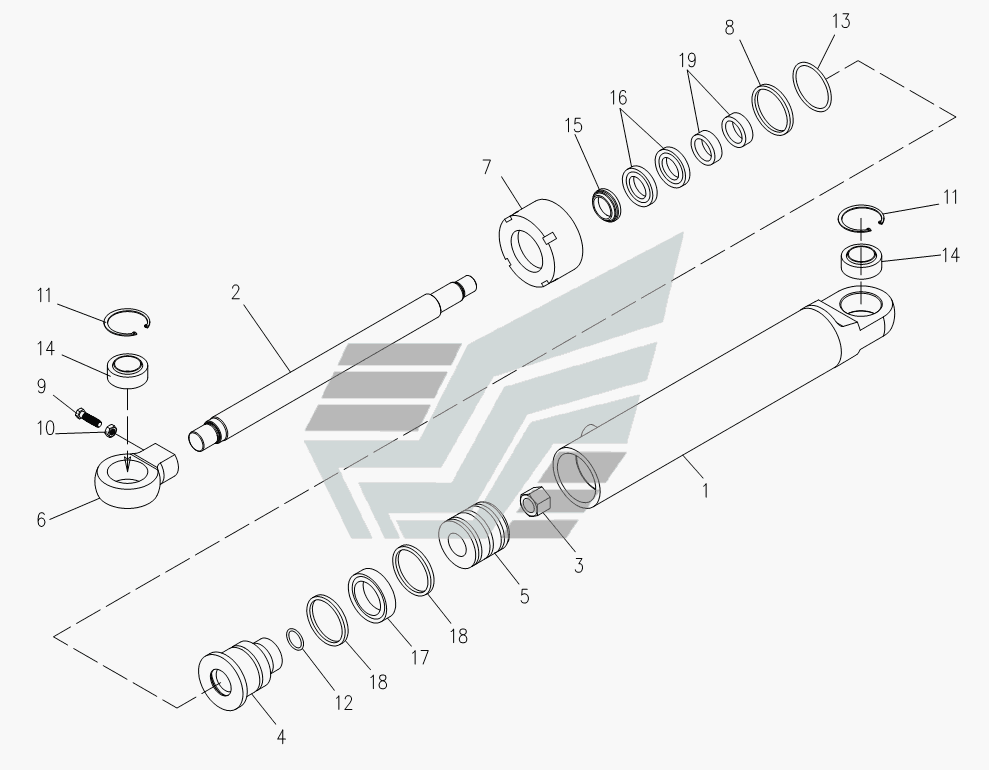

Г Гидроцилиндр
100%
Название детали
Цилиндр
Заводской номер
ДЗ-133.45.04.100Г-02
Количество на модель
1
№
1
Название детали
Шток
Заводской номер
ДЗ-133.45.04.001Г-02
Количество на модель
1
№
2
Название детали
Орех
Заводской номер
ТО-28А.08.05.002
Количество на модель
1
№
3
Название детали
Стакан
Заводской номер
ТО-28А.08.20.001
Количество на модель
1
№
4
Название детали
Поршень
Заводской номер
ТО-28А.08.20.002
Количество на модель
1
№
5
Название детали
Проушина
Заводской номер
ТО-18А.08.03.002-01
Количество на модель
1
№
6
Название детали
Орех
Заводской номер
ТО-49.12.00.701
Количество на модель
1
№
7
Название детали
Кольцо защитное
Заводской номер
ТО-49.12.00.708
Количество на модель
1
№
8
Название детали
Винт
Заводской номер
М10х30.1481
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
1
№
10
Название детали
КОЛЬЦО
Заводской номер
В62.13941
Количество на модель
4
№
11
Название детали
КОЛЬЦО
Заводской номер
032-040-46.9833
Количество на модель
1
№
12
Название детали
КОЛЬЦО
Заводской номер
072-080-46.9833
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
ШС-40.3635
Количество на модель
2
№
14
Название детали
Грязесъёмник
Заводской номер
36187ASOB040-088-4-7
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
24223147OMS-MR40-50,7-4,0
Количество на модель
2
№
16
Название детали
Кольцо
Заводской номер
24213784OMK-MR80-59-7,7
Количество на модель
1
№
17
Название детали
Опорные направляющие поршневые
Заводской номер
KB80-75-9,6
Количество на модель
2
№
18
Название детали
Опорные направляющие штоковые
Заводской номер
SB040-045-9,6
Количество на модель
2
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Цилиндр | ДЗ-133.45.04.100Г-02 | 1 | 1 | 1 | |||
| 2 | Шток | ДЗ-133.45.04.001Г-02 | 1 | 1 | 2 | |||
| 3 | Орех | ТО-28А.08.05.002 | 1 | 1 | 3 | |||
| 4 | Стакан | ТО-28А.08.20.001 | 1 | 1 | 4 | |||
| 5 | Поршень | ТО-28А.08.20.002 | 1 | 1 | 5 | |||
| 6 | Проушина | ТО-18А.08.03.002-01 | 1 | 1 | 6 | |||
| 7 | Орех | ТО-49.12.00.701 | 1 | 1 | 7 | |||
| 8 | Кольцо защитное | ТО-49.12.00.708 | 1 | 1 | 8 | |||
| 9 | Винт | М10х30.1481 | 1 | 1 | 9 | |||
| 10 | Гайка | М10.5915 | 1 | 1 | 10 | |||
| 11 | КОЛЬЦО | В62.13941 | 4 | 4 | 11 | |||
| 12 | КОЛЬЦО | 032-040-46.9833 | 1 | 1 | 12 | |||
| 13 | КОЛЬЦО | 072-080-46.9833 | 1 | 1 | 13 | |||
| 14 | Подшипник | ШС-40.3635 | 2 | 2 | 14 | |||
| 15 | Грязесъёмник | 36187ASOB040-088-4-7 | 1 | 1 | 15 | |||
| 16 | Кольцо | 24223147OMS-MR40-50,7-4,0 | 2 | 2 | 16 | |||
| 17 | Кольцо | 24213784OMK-MR80-59-7,7 | 1 | 1 | 17 | |||
| 18 | Опорные направляющие поршневые | KB80-75-9,6 | 2 | 2 | 18 | |||
| 19 | Опорные направляющие штоковые | SB040-045-9,6 | 2 | 2 | 19 |
