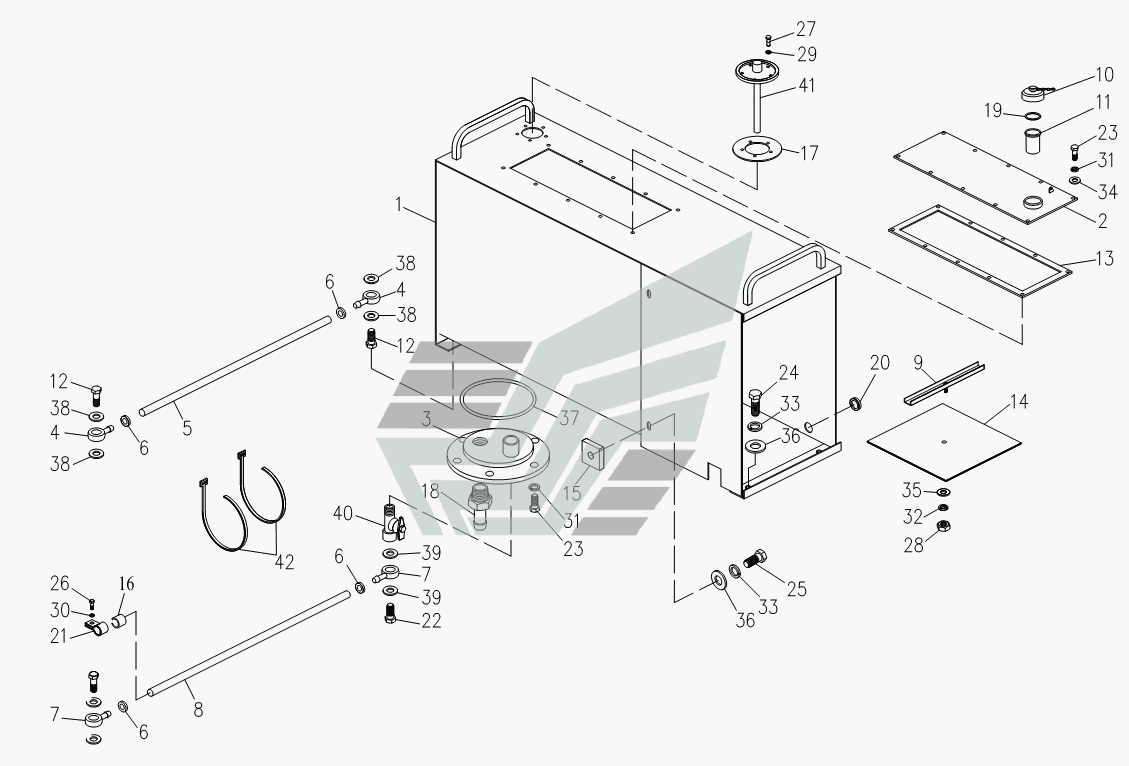

Система топливная
100%
Название детали
Бак топливный
Заводской номер
6622.16.01.000
Количество на модель
1
№
1
Название детали
Крышка
Заводской номер
6622.16.02.000
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
6622.16.03.000
Количество на модель
1
№
3
Название детали
Угольник
Заводской номер
330-02.02.005
Количество на модель
2
№
4
Название детали
Трубка
Заводской номер
ПБ-1-5х1,3.6-05-1619
Количество на модель
1
№
5
Название детали
Зажим TORRO
Заводской номер
08-16/9-С7W2
Количество на модель
4
№
6
Название детали
Угольник поворотный
Заводской номер
Д-565.4100-15Б
Количество на модель
2
№
7
Название детали
Трубка
Заводской номер
ПБ-1-8х1,8.6-05-1619
Количество на модель
1
№
8
Название детали
Прижим
Заводской номер
6622.16.06.000
Количество на модель
1
№
9
Название детали
Пробка
Заводской номер
6622.16.07.000
Количество на модель
1
№
10
Название детали
Фильтр
Заводской номер
ТО-18.06.01.130
Количество на модель
1
№
11
Название детали
Зажимной болт
Заводской номер
451А.41.02.002
Количество на модель
2
№
12
Название детали
прокладка
Заводской номер
6522.11.05.001
Количество на модель
1
№
13
Название детали
Коврик
Заводской номер
6622.16.00.001
Количество на модель
1
№
14
Название детали
Орех
Заводской номер
ВА-9002.16.00.001
Количество на модель
2
№
15
Название детали
Втулка
Заводской номер
ДЭ-224А.47.00.002
Количество на модель
1
№
16
Название детали
прокладка
Заводской номер
МД-41.03.101
Количество на модель
1
№
17
Название детали
Штуцер
Заводской номер
ТМ-59-2000-13А
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
ТО-18Б.72.01.001
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
У22-2.37-50.002-04
Количество на модель
1
№
20
Название детали
Хомут
Заводской номер
У22-2.37-50.024-03
Количество на модель
1
№
21
Название детали
Зажимной болт
Заводской номер
УДГ1-05.00.002
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
16
№
23
Название детали
Болт
Заводской номер
М12х20.7796
Количество на модель
4
№
24
Название детали
Болт
Заводской номер
М12х30.7796
Количество на модель
2
№
25
Название детали
Болт
Заводской номер
М6х16.7798
Количество на модель
1
№
26
Название детали
Винт
Заводской номер
М5х12.17473
Количество на модель
5
№
27
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
1
№
28
Название детали
Шайба
Заводской номер
5.6402
Количество на модель
5
№
29
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
1
№
30
Название детали
Шайба
Заводской номер
.6402
Количество на модель
16
№
31
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
1
№
32
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
6
№
33
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
10
№
34
Название детали
Шайба
Заводской номер
10.11371
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
12.11371
Количество на модель
6
№
36
Название детали
КОЛЬЦО
Заводской номер
115-120-30.9833
Количество на модель
1
№
37
Название детали
прокладка
Заводской номер
10.23358
Количество на модель
4
№
38
Название детали
прокладка
Заводской номер
14.23358
Количество на модель
2
№
39
Название детали
Кран
Заводской номер
ПП6-I
Количество на модель
1
№
40
Название детали
ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА
Заводской номер
ДУМП-07
Количество на модель
1
№
41
Название детали
Манжета
Заводской номер
80-3723045
Количество на модель
2
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак топливный | 6622.16.01.000 | 1 | 1 | 1 | |||
| 2 | Крышка | 6622.16.02.000 | 1 | 1 | 2 | |||
| 3 | Крышка | 6622.16.03.000 | 1 | 1 | 3 | |||
| 4 | Угольник | 330-02.02.005 | 2 | 2 | 4 | |||
| 5 | Трубка | ПБ-1-5х1,3.6-05-1619 | 1 | 1 | 5 | |||
| 6 | Зажим TORRO | 08-16/9-С7W2 | 4 | 4 | 6 | |||
| 7 | Угольник поворотный | Д-565.4100-15Б | 2 | 2 | 7 | |||
| 8 | Трубка | ПБ-1-8х1,8.6-05-1619 | 1 | 1 | 8 | |||
| 9 | Прижим | 6622.16.06.000 | 1 | 1 | 9 | |||
| 10 | Пробка | 6622.16.07.000 | 1 | 1 | 10 | |||
| 11 | Фильтр | ТО-18.06.01.130 | 1 | 1 | 11 | |||
| 12 | Зажимной болт | 451А.41.02.002 | 2 | 2 | 12 | |||
| 13 | прокладка | 6522.11.05.001 | 1 | 1 | 13 | |||
| 14 | Коврик | 6622.16.00.001 | 1 | 1 | 14 | |||
| 15 | Орех | ВА-9002.16.00.001 | 2 | 2 | 15 | |||
| 16 | Втулка | ДЭ-224А.47.00.002 | 1 | 1 | 16 | |||
| 17 | прокладка | МД-41.03.101 | 1 | 1 | 17 | |||
| 18 | Штуцер | ТМ-59-2000-13А | 1 | 1 | 18 | |||
| 19 | прокладка | ТО-18Б.72.01.001 | 1 | 1 | 19 | |||
| 20 | Втулка | У22-2.37-50.002-04 | 1 | 1 | 20 | |||
| 21 | Хомут | У22-2.37-50.024-03 | 1 | 1 | 21 | |||
| 22 | Зажимной болт | УДГ1-05.00.002 | 1 | 1 | 22 | |||
| 23 | Болт | М8х20.7796 | 16 | 16 | 23 | |||
| 24 | Болт | М12х20.7796 | 4 | 4 | 24 | |||
| 25 | Болт | М12х30.7796 | 2 | 2 | 25 | |||
| 26 | Болт | М6х16.7798 | 1 | 1 | 26 | |||
| 27 | Винт | М5х12.17473 | 5 | 5 | 27 | |||
| 28 | Гайка | М10.5915 | 1 | 1 | 28 | |||
| 29 | Шайба | 5.6402 | 5 | 5 | 29 | |||
| 30 | Шайба | 6.6402 | 1 | 1 | 30 | |||
| 31 | Шайба | .6402 | 16 | 16 | 31 | |||
| 32 | Шайба | 10.6402 | 1 | 1 | 32 | |||
| 33 | Шайба | 12.6402 | 6 | 6 | 33 | |||
| 34 | Шайба | 8.11371 | 10 | 10 | 34 | |||
| 35 | Шайба | 10.11371 | 1 | 1 | 35 | |||
| 36 | Шайба | 12.11371 | 6 | 6 | 36 | |||
| 37 | КОЛЬЦО | 115-120-30.9833 | 1 | 1 | 37 | |||
| 38 | прокладка | 10.23358 | 4 | 4 | 38 | |||
| 39 | прокладка | 14.23358 | 2 | 2 | 39 | |||
| 40 | Кран | ПП6-I | 1 | 1 | 40 | |||
| 41 | ДАТЧИК УКАЗАТЕЛЯ УРОВНЯ ТОПЛИВА | ДУМП-07 | 1 | 1 | 41 | |||
| 42 | Манжета | 80-3723045 | 2 | 2 | 42 |
