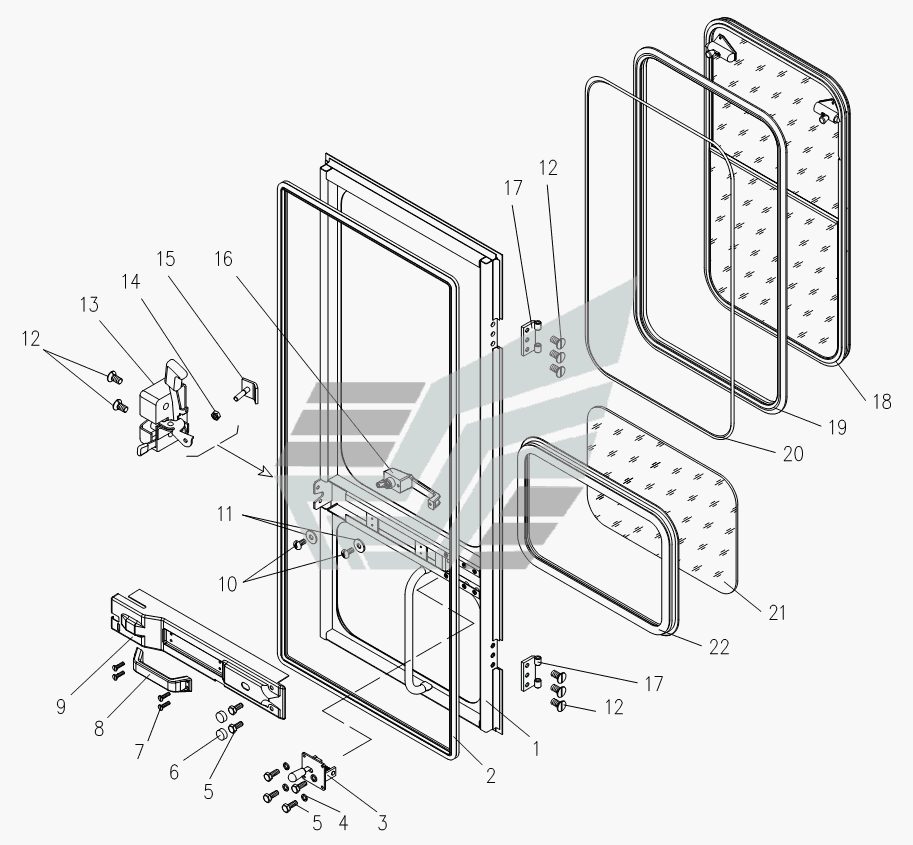

У- - Дверь
100%
Название детали
Туша
Заводской номер
У7810.7-9.01.02.200-01
Количество на модель
1
№
1
Название детали
Уплотнитель
Заводской номер
У7810.7-9.01.01.021-02
Количество на модель
1
№
2
Название детали
Фиксатор
Заводской номер
У7810.7-9.01.01.700-01
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
4
№
4
Название детали
Болт
Заводской номер
М6х16.7798
Количество на модель
6
№
5
Название детали
Шапка
Заводской номер
A30.04.017
Количество на модель
2
№
6
Название детали
Винт
Заводской номер
М4х16.17475
Количество на модель
4
№
7
Название детали
Ручка
Заводской номер
8132-8203107
Количество на модель
1
№
8
Название детали
Кожух
Заводской номер
У7810.7-9.01.01.019-01-01
Количество на модель
1
№
9
Название детали
Винт
Заводской номер
М6х10.17473
Количество на модель
8
№
10
Название детали
Шайба
Заводской номер
6.11371
Количество на модель
2
№
11
Название детали
Винт
Заводской номер
М8х16.17475
Количество на модель
8
№
12
Название детали
Замок двери
Заводской номер
80-6105050
Количество на модель
1
№
13
Название детали
Орех
Заводской номер
М6.5915
Количество на модель
1
№
14
Название детали
Толкатель
Заводской номер
У7810.7-9.01.01.500-01
Количество на модель
1
№
15
Название детали
Внешняя ручка
Заводской номер
80-6105330А1
Количество на модель
1
№
16
Название детали
Петля
Заводской номер
У7810.5-9.01.01.005
Количество на модель
2
№
17
Название детали
Петля
Заводской номер
У7810.7-9.01.01.400-01
Количество на модель
2
№
17
Название детали
Окно
Заводской номер
У7810.7-9.01.01.600-01
Количество на модель
1
№
18
Название детали
Уплотнитель
Заводской номер
У7810.7-9.01.01.007
Количество на модель
1
№
19
Название детали
Замок уплотнителя
Заводской номер
У7810.7-9.01.01.008
Количество на модель
1
№
20
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.009-01
Количество на модель
1
№
21
Название детали
Стекло
Заводской номер
У7810.7-9.01.01.017-01
Количество на модель
1
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Туша | У7810.7-9.01.02.200-01 | 1 | 1 | 1 | |||
| 2 | Уплотнитель | У7810.7-9.01.01.021-02 | 1 | 1 | 2 | |||
| 3 | Фиксатор | У7810.7-9.01.01.700-01 | 1 | 1 | 3 | |||
| 4 | Шайба | 6.6402 | 4 | 4 | 4 | |||
| 5 | Болт | М6х16.7798 | 6 | 6 | 5 | |||
| 6 | Шапка | A30.04.017 | 2 | 2 | 6 | |||
| 7 | Винт | М4х16.17475 | 4 | 4 | 7 | |||
| 8 | Ручка | 8132-8203107 | 1 | 1 | 8 | |||
| 9 | Кожух | У7810.7-9.01.01.019-01-01 | 1 | 1 | 9 | |||
| 10 | Винт | М6х10.17473 | 8 | 8 | 10 | |||
| 11 | Шайба | 6.11371 | 2 | 2 | 11 | |||
| 12 | Винт | М8х16.17475 | 8 | 8 | 12 | |||
| 13 | Замок двери | 80-6105050 | 1 | 1 | 13 | |||
| 14 | Орех | М6.5915 | 1 | 1 | 14 | |||
| 15 | Толкатель | У7810.7-9.01.01.500-01 | 1 | 1 | 15 | |||
| 16 | Внешняя ручка | 80-6105330А1 | 1 | 1 | 16 | |||
| 17 | Петля | У7810.5-9.01.01.005 | 2 | 2 | 17 | |||
| 17 | Петля | У7810.7-9.01.01.400-01 | 2 | 2 | 17 | |||
| 18 | Окно | У7810.7-9.01.01.600-01 | 1 | 1 | 18 | |||
| 19 | Уплотнитель | У7810.7-9.01.01.007 | 1 | 1 | 19 | |||
| 20 | Замок уплотнителя | У7810.7-9.01.01.008 | 1 | 1 | 20 | |||
| 21 | Стекло | У7810.7-9.01.01.009-01 | 1 | 1 | 21 | |||
| 22 | Стекло | У7810.7-9.01.01.017-01 | 1 | 1 | 22 |
