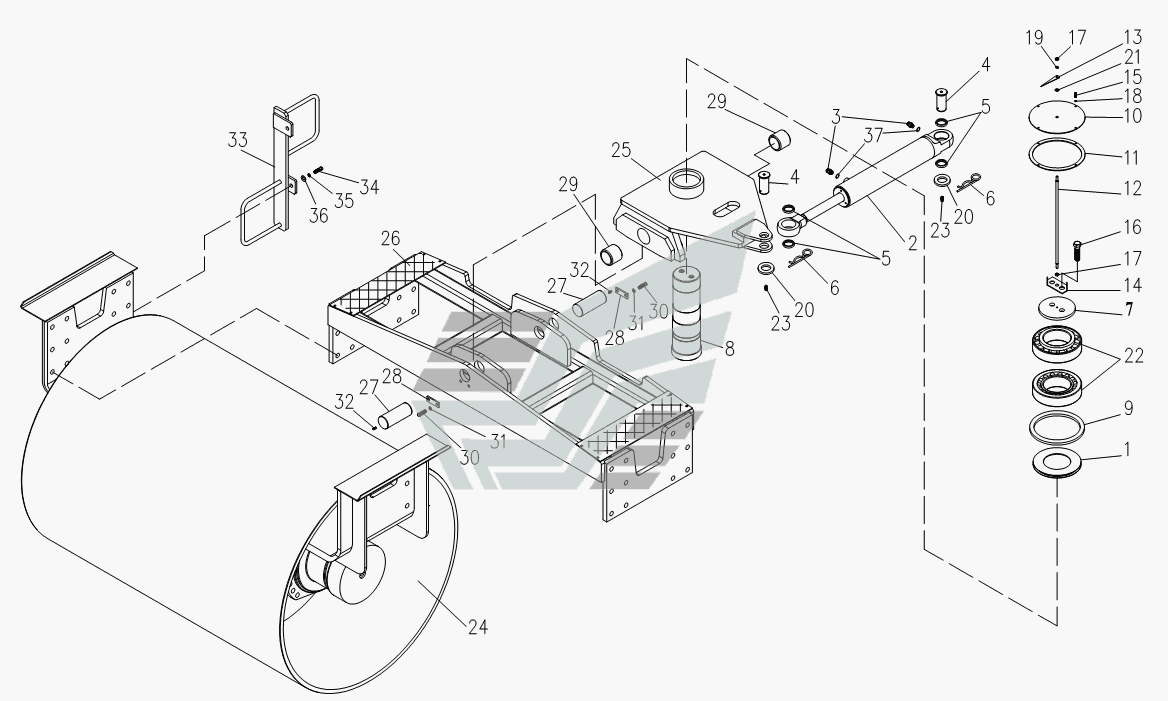

ВА- Установка переднего вальца
100%
Название детали
Крышка
Заводской номер
ВА-9001.20.02.000
Количество на модель
1
№
1
Название детали
Гидроцилиндр
Заводской номер
6622.20.03.000Г
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
УДГ1-01.01.027
Количество на модель
2
№
3
Название детали
Палец
Заводской номер
6622.20.00.005
Количество на модель
2
№
4
Название детали
КОЛЬЦО
Заводской номер
6622.20.00.006
Количество на модель
4
№
5
Название детали
Фиксатор
Заводской номер
6622.20.00.007
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
ВА-9001.20.00.001
Количество на модель
1
№
7
Название детали
Шкворень
Заводской номер
ВА-9001.20.00.002
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
ВА-9001.20.00.003
Количество на модель
1
№
9
Название детали
Крышка
Заводской номер
ВА-9001.20.00.005
Количество на модель
1
№
10
Название детали
прокладка
Заводской номер
ВА-9001.20.00.006
Количество на модель
1
№
11
Название детали
Указатель
Заводской номер
ВА-9001.20.00.008
Количество на модель
1
№
12
Название детали
Стрела
Заводской номер
ВА-9001.20.00.009
Количество на модель
1
№
13
Название детали
Планка
Заводской номер
ВА-9001.20.00.011
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М6х16.7798
Количество на модель
4
№
15
Название детали
Болт
Заводской номер
М20х50.109.40Х.7796
Количество на модель
2
№
16
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
1.40.01.9649
Количество на модель
2
№
20
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
2
№
21
Название детали
Подшипник
Заводской номер
7524.333
Количество на модель
2
№
22
Название детали
Масленка
Заводской номер
2.3.90.19853
Количество на модель
2
№
23
Название детали
Валец
Заводской номер
ВА-9001.20.01.000-01
Количество на модель
1
№
24
Название детали
Рычаг
Заводской номер
ВА-9002.20.02.000
Количество на модель
1
№
25
Название детали
Вилка
Заводской номер
6622.20.04.000
Количество на модель
1
№
26
Название детали
Палец
Заводской номер
6622.20.00.001-01
Количество на модель
2
№
27
Название детали
Планка
Заводской номер
6622.20.00.002
Количество на модель
2
№
28
Название детали
Втулка
Заводской номер
6622.20.00.003
Количество на модель
2
№
29
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
4
№
30
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
4
№
31
Название детали
Масленка
Заводской номер
1.3.19853
Количество на модель
2
№
32
Название детали
Лестница
Заводской номер
ВА-9002.02.00.000-01
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
М12х30.7796
Количество на модель
2
№
34
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
12.11371
Количество на модель
2
№
36
Название детали
КОЛЬЦО
Заводской номер
024-029-30.9833
Количество на модель
2
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | ВА-9001.20.02.000 | 1 | 1 | 1 | |||
| 2 | Гидроцилиндр | 6622.20.03.000Г | 1 | 1 | 2 | |||
| 3 | Штуцер | УДГ1-01.01.027 | 2 | 2 | 3 | |||
| 4 | Палец | 6622.20.00.005 | 2 | 2 | 4 | |||
| 5 | КОЛЬЦО | 6622.20.00.006 | 4 | 4 | 5 | |||
| 6 | Фиксатор | 6622.20.00.007 | 2 | 2 | 6 | |||
| 7 | Шайба | ВА-9001.20.00.001 | 1 | 1 | 7 | |||
| 8 | Шкворень | ВА-9001.20.00.002 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | ВА-9001.20.00.003 | 1 | 1 | 9 | |||
| 10 | Крышка | ВА-9001.20.00.005 | 1 | 1 | 10 | |||
| 11 | прокладка | ВА-9001.20.00.006 | 1 | 1 | 11 | |||
| 12 | Указатель | ВА-9001.20.00.008 | 1 | 1 | 12 | |||
| 13 | Стрела | ВА-9001.20.00.009 | 1 | 1 | 13 | |||
| 14 | Планка | ВА-9001.20.00.011 | 1 | 1 | 14 | |||
| 15 | Болт | М6х16.7798 | 4 | 4 | 15 | |||
| 16 | Болт | М20х50.109.40Х.7796 | 2 | 2 | 16 | |||
| 17 | Гайка | М8.5915 | 2 | 2 | 17 | |||
| 18 | Шайба | 6.6402 | 4 | 4 | 18 | |||
| 19 | Шайба | 8.6402 | 1 | 1 | 19 | |||
| 20 | Шайба | 1.40.01.9649 | 2 | 2 | 20 | |||
| 21 | Шайба | 8.11371 | 2 | 2 | 21 | |||
| 22 | Подшипник | 7524.333 | 2 | 2 | 22 | |||
| 23 | Масленка | 2.3.90.19853 | 2 | 2 | 23 | |||
| 24 | Валец | ВА-9001.20.01.000-01 | 1 | 1 | 24 | |||
| 25 | Рычаг | ВА-9002.20.02.000 | 1 | 1 | 25 | |||
| 26 | Вилка | 6622.20.04.000 | 1 | 1 | 26 | |||
| 27 | Палец | 6622.20.00.001-01 | 2 | 2 | 27 | |||
| 28 | Планка | 6622.20.00.002 | 2 | 2 | 28 | |||
| 29 | Втулка | 6622.20.00.003 | 2 | 2 | 29 | |||
| 30 | Болт | М10х25.7796 | 4 | 4 | 30 | |||
| 31 | Шайба | 10.6402 | 4 | 4 | 31 | |||
| 32 | Масленка | 1.3.19853 | 2 | 2 | 32 | |||
| 33 | Лестница | ВА-9002.02.00.000-01 | 1 | 1 | 33 | |||
| 34 | Болт | М12х30.7796 | 2 | 2 | 34 | |||
| 35 | Шайба | 12.6402 | 2 | 2 | 35 | |||
| 36 | Шайба | 12.11371 | 2 | 2 | 36 | |||
| 37 | КОЛЬЦО | 024-029-30.9833 | 2 | 2 | 37 |
