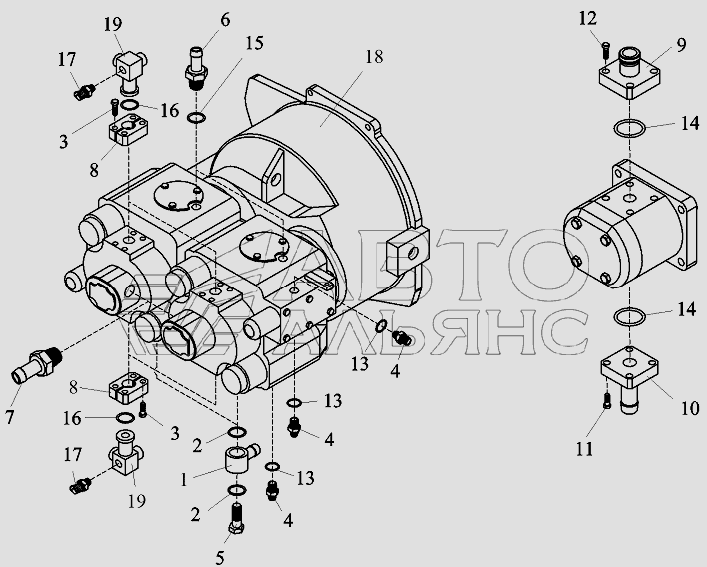

- Установка насосов
100%
Название детали
Угольник
Заводской номер
6622.11.09.100
Количество на модель
2
№
1
Название детали
прокладка
Заводской номер
6622.11.09.001
Количество на модель
4
№
2
Название детали
Болт
Заводской номер
ВА-251.41.00.044
Количество на модель
16
№
3
Название детали
Штуцер
Заводской номер
УДГ1-01.09.001
Количество на модель
5
№
4
Название детали
Зажимной болт
Заводской номер
УДГ1-05.01.011
Количество на модель
2
№
5
Название детали
Штуцер
Заводской номер
УДГ1-11.00.011
Количество на модель
2
№
6
Название детали
Штуцер
Заводской номер
УДГ1-11.00.012
Количество на модель
2
№
7
Название детали
Полуфланец
Заводской номер
УДГ1-18.01.007
Количество на модель
8
№
8
Название детали
Фланец
Заводской номер
УДГ1-20.01.005
Количество на модель
1
№
9
Название детали
Фланец
Заводской номер
УДГ1-20.02.004
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
M8-6gx20.88.35.0115
Количество на модель
4
№
11
Название детали
Болт
Заводской номер
M8-6gx25.88.35.0115
Количество на модель
4
№
12
Название детали
КОЛЬЦО
Заводской номер
6,8х2,4NB90
Количество на модель
5
№
13
Название детали
КОЛЬЦО
Заводской номер
16.7x2.5NB90
Количество на модель
2
№
14
Название детали
КОЛЬЦО
Заводской номер
18,5x2,5NB90
Количество на модель
4
№
15
Название детали
КОЛЬЦО
Заводской номер
31x2,5NB90
Количество на модель
4
№
16
Название детали
Клапан контроля давления
Заводской номер
620.01.204.21
Количество на модель
4
№
17
Название детали
Редуктор привода насосов
Заводской номер
ВГ-1202А.11.10.000-04
Количество на модель
1
№
18
Название детали
Тройник
Заводской номер
ВА-9002.11.09.001
Количество на модель
4
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник | 6622.11.09.100 | 2 | 2 | 1 | |||
| 2 | прокладка | 6622.11.09.001 | 4 | 4 | 2 | |||
| 3 | Болт | ВА-251.41.00.044 | 16 | 16 | 3 | |||
| 4 | Штуцер | УДГ1-01.09.001 | 5 | 5 | 4 | |||
| 5 | Зажимной болт | УДГ1-05.01.011 | 2 | 2 | 5 | |||
| 6 | Штуцер | УДГ1-11.00.011 | 2 | 2 | 6 | |||
| 7 | Штуцер | УДГ1-11.00.012 | 2 | 2 | 7 | |||
| 8 | Полуфланец | УДГ1-18.01.007 | 8 | 8 | 8 | |||
| 9 | Фланец | УДГ1-20.01.005 | 1 | 1 | 9 | |||
| 10 | Фланец | УДГ1-20.02.004 | 1 | 1 | 10 | |||
| 11 | Болт | M8-6gx20.88.35.0115 | 4 | 4 | 11 | |||
| 12 | Болт | M8-6gx25.88.35.0115 | 4 | 4 | 12 | |||
| 13 | КОЛЬЦО | 6,8х2,4NB90 | 5 | 5 | 13 | |||
| 14 | КОЛЬЦО | 16.7x2.5NB90 | 2 | 2 | 14 | |||
| 15 | КОЛЬЦО | 18,5x2,5NB90 | 4 | 4 | 15 | |||
| 16 | КОЛЬЦО | 31x2,5NB90 | 4 | 4 | 16 | |||
| 17 | Клапан контроля давления | 620.01.204.21 | 4 | 4 | 17 | |||
| 18 | Редуктор привода насосов | ВГ-1202А.11.10.000-04 | 1 | 1 | 18 | |||
| 19 | Тройник | ВА-9002.11.09.001 | 4 | 4 | 19 |
