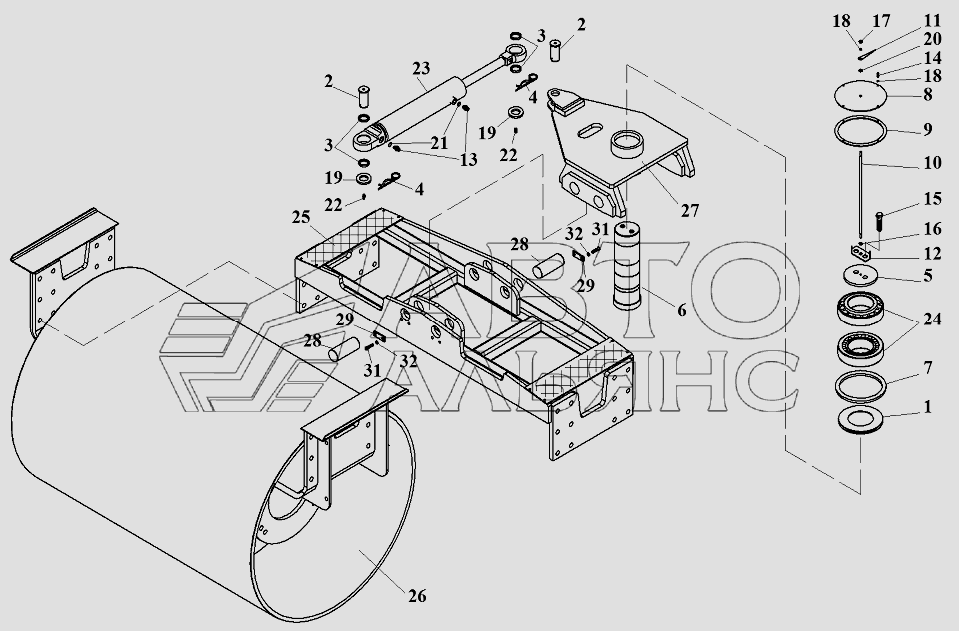

А.- Установка вальца
100%
Название детали
Крышка
Заводской номер
ВА-9001.20.02.000
Количество на модель
1
№
1
Название детали
Палец
Заводской номер
6622.20.00.005
Количество на модель
2
№
2
Название детали
КОЛЬЦО
Заводской номер
6622.20.00.006
Количество на модель
4
№
3
Название детали
Фиксатор
Заводской номер
6622.20.00.007
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
ВА-9001.20.00.001
Количество на модель
1
№
5
Название детали
Шкворень
Заводской номер
ВА-9001.20.00.002
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
ВА-9001.20.00.003
Количество на модель
1
№
7
Название детали
Крышка
Заводской номер
ВА-9001.20.00.005
Количество на модель
1
№
8
Название детали
прокладка
Заводской номер
ВА-9001.20.00.006
Количество на модель
1
№
9
Название детали
Указатель
Заводской номер
ВА-9001.20.00.008
Количество на модель
1
№
10
Название детали
Стрела
Заводской номер
ВА-9001.20.00.009
Количество на модель
1
№
11
Название детали
Планка
Заводской номер
ВА-9001.20.00.011
Количество на модель
1
№
12
Название детали
Штуцер
Заводской номер
УДГ1-01.01.024
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
M6-6gx16.35.88.0115
Количество на модель
4
№
14
Название детали
Болт
Заводской номер
M20-6gx50.109.40X.0115
Количество на модель
2
№
15
Название детали
Орех
Заводской номер
М8-6Н.8.35.0115
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
40.02.Ст3.0115
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
С.8.02.Ст3.0115
Количество на модель
2
№
20
Название детали
Кольцо
Заводской номер
017-021-25-2-2
Количество на модель
2
№
21
Название детали
Масленка
Заводской номер
2.3.90.Ц6
Количество на модель
2
№
22
Название детали
Гидроцилиндр
Заводской номер
КГЦМ80.40.000-05
Количество на модель
1
№
23
Название детали
Подшипник
Заводской номер
7524ТУ37.006.162-89
Количество на модель
2
№
24
Название детали
Вилка
Заводской номер
6622А.20.04.000-01
Количество на модель
1
№
25
Название детали
Вилка
Заводской номер
6622А.20.04.000
Количество на модель
1
№
25
Название детали
Валец
Заводской номер
6622А.20.01.000
Количество на модель
1
№
26
Название детали
Валец
Заводской номер
6622А.20.01.000-01
Количество на модель
1
№
26
Название детали
Рычаг
Заводской номер
ВА-9002.20.02.000-01
Количество на модель
1
№
27
Название детали
Рычаг
Заводской номер
ВА-9002.20.02.000
Количество на модель
1
№
27
Название детали
Палец
Заводской номер
6622.20.00.001
Количество на модель
4
№
28
Название детали
Палец
Заводской номер
6622.20.00.001-01
Количество на модель
2
№
28
Название детали
Планка
Заводской номер
6622.20.00.002
Количество на модель
2
№
29
Название детали
Втулка
Заводской номер
6622.20.00.003
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
M10-6gx25.35.88.0115
Количество на модель
4
№
31
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
32
Название детали
Масленка
Заводской номер
1.3.Ц6
Количество на модель
2
№
33
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | ВА-9001.20.02.000 | 1 | 1 | 1 | |||
| 2 | Палец | 6622.20.00.005 | 2 | 2 | 2 | |||
| 3 | КОЛЬЦО | 6622.20.00.006 | 4 | 4 | 3 | |||
| 4 | Фиксатор | 6622.20.00.007 | 2 | 2 | 4 | |||
| 5 | Шайба | ВА-9001.20.00.001 | 1 | 1 | 5 | |||
| 6 | Шкворень | ВА-9001.20.00.002 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | ВА-9001.20.00.003 | 1 | 1 | 7 | |||
| 8 | Крышка | ВА-9001.20.00.005 | 1 | 1 | 8 | |||
| 9 | прокладка | ВА-9001.20.00.006 | 1 | 1 | 9 | |||
| 10 | Указатель | ВА-9001.20.00.008 | 1 | 1 | 10 | |||
| 11 | Стрела | ВА-9001.20.00.009 | 1 | 1 | 11 | |||
| 12 | Планка | ВА-9001.20.00.011 | 1 | 1 | 12 | |||
| 13 | Штуцер | УДГ1-01.01.024 | 2 | 2 | 13 | |||
| 14 | Болт | M6-6gx16.35.88.0115 | 4 | 4 | 14 | |||
| 15 | Болт | M20-6gx50.109.40X.0115 | 2 | 2 | 15 | |||
| 16 | Орех | М8-6Н.8.35.0115 | 2 | 2 | 16 | |||
| 17 | Шайба | 6.65Г.0115 | 4 | 4 | 17 | |||
| 18 | Шайба | 8.65Г.0115 | 1 | 1 | 18 | |||
| 19 | Шайба | 40.02.Ст3.0115 | 2 | 2 | 19 | |||
| 20 | Шайба | С.8.02.Ст3.0115 | 2 | 2 | 20 | |||
| 21 | Кольцо | 017-021-25-2-2 | 2 | 2 | 21 | |||
| 22 | Масленка | 2.3.90.Ц6 | 2 | 2 | 22 | |||
| 23 | Гидроцилиндр | КГЦМ80.40.000-05 | 1 | 1 | 23 | |||
| 24 | Подшипник | 7524ТУ37.006.162-89 | 2 | 2 | 24 | |||
| 25 | Вилка | 6622А.20.04.000-01 | 1 | 1 | 25 | |||
| 25 | Вилка | 6622А.20.04.000 | 1 | 1 | 25 | |||
| 26 | Валец | 6622А.20.01.000 | 1 | 1 | 26 | |||
| 26 | Валец | 6622А.20.01.000-01 | 1 | 1 | 26 | |||
| 27 | Рычаг | ВА-9002.20.02.000-01 | 1 | 1 | 27 | |||
| 27 | Рычаг | ВА-9002.20.02.000 | 1 | 1 | 27 | |||
| 28 | Палец | 6622.20.00.001 | 4 | 4 | 28 | |||
| 28 | Палец | 6622.20.00.001-01 | 2 | 2 | 28 | |||
| 29 | Планка | 6622.20.00.002 | 2 | 2 | 29 | |||
| 30 | Втулка | 6622.20.00.003 | 2 | 2 | 30 | |||
| 31 | Болт | M10-6gx25.35.88.0115 | 4 | 4 | 31 | |||
| 32 | Шайба | 10.65Г.0115 | 4 | 4 | 32 | |||
| 33 | Масленка | 1.3.Ц6 | 2 | 2 | 33 |
