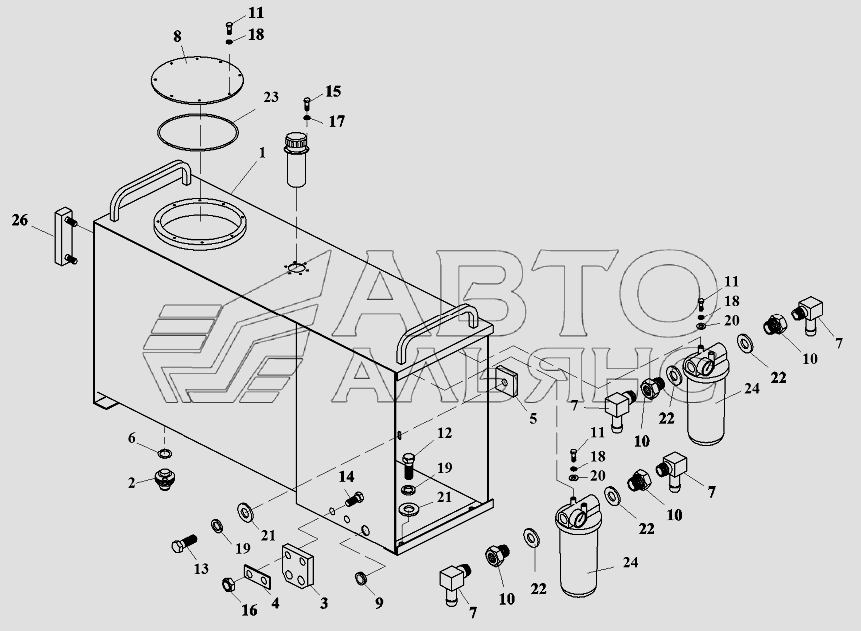

Установка гидробака
100%
Название детали
Корпус гидробака
Заводской номер
6622.27.01.000
Количество на модель
1
№
1
Название детали
Пробка сливная
Заводской номер
ВА-9002.27.03.000-01
Количество на модель
1
№
2
Название детали
Держатель
Заводской номер
6622.27.00.001
Количество на модель
1
№
3
Название детали
Планка
Заводской номер
6622.27.00.002
Количество на модель
1
№
4
Название детали
Орех
Заводской номер
ВА-9002.16.00.001
Количество на модель
2
№
5
Название детали
прокладка
Заводской номер
ВА-9002.27.00.001
Количество на модель
1
№
6
Название детали
Угольник
Заводской номер
ВГ-1202А.16.01.001
Количество на модель
4
№
7
Название детали
Крышка
Заводской номер
ТО-18Б.06.01.003
Количество на модель
1
№
8
Название детали
Втулка
Заводской номер
У22-2.37-50.002-04
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
6712А.10.00.006
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
M10-6gx20.88.35.0115
Количество на модель
16
№
11
Название детали
Болт
Заводской номер
M12-6gx20.88.35.0115
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
M12-6gx30.88.35.0115
Количество на модель
2
№
13
Название детали
Болт
Заводской номер
M6-6gx25.88.35.0115
Количество на модель
2
№
14
Название детали
Винт
Заводской номер
B.M5-6gx16.46.0115
Количество на модель
6
№
15
Название детали
Орех
Заводской номер
М6-6Н.8.35.0115
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
5.65Г.0115
Количество на модель
6
№
17
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
16
№
18
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
6
№
19
Название детали
Шайба
Заводской номер
С.10.02.Ст3.0115
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
6
№
21
Название детали
прокладка
Заводской номер
42М3
Количество на модель
4
№
22
Название детали
КОЛЬЦО
Заводской номер
280-290-58-2-2
Количество на модель
1
№
23
Название детали
Фильтр масляный
Заводской номер
AMF30.1ECD1SB690X
Количество на модель
2
№
24
Название детали
Заливная горловина
Заводской номер
ТМ178G150
Количество на модель
1
№
25
Название детали
Указатель уровня жидкости и температуры
Заводской номер
LS1271-T-M12
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус гидробака | 6622.27.01.000 | 1 | 1 | 1 | |||
| 2 | Пробка сливная | ВА-9002.27.03.000-01 | 1 | 1 | 2 | |||
| 3 | Держатель | 6622.27.00.001 | 1 | 1 | 3 | |||
| 4 | Планка | 6622.27.00.002 | 1 | 1 | 4 | |||
| 5 | Орех | ВА-9002.16.00.001 | 2 | 2 | 5 | |||
| 6 | прокладка | ВА-9002.27.00.001 | 1 | 1 | 6 | |||
| 7 | Угольник | ВГ-1202А.16.01.001 | 4 | 4 | 7 | |||
| 8 | Крышка | ТО-18Б.06.01.003 | 1 | 1 | 8 | |||
| 9 | Втулка | У22-2.37-50.002-04 | 1 | 1 | 9 | |||
| 10 | Штуцер | 6712А.10.00.006 | 4 | 4 | 10 | |||
| 11 | Болт | M10-6gx20.88.35.0115 | 16 | 16 | 11 | |||
| 12 | Болт | M12-6gx20.88.35.0115 | 4 | 4 | 12 | |||
| 13 | Болт | M12-6gx30.88.35.0115 | 2 | 2 | 13 | |||
| 14 | Болт | M6-6gx25.88.35.0115 | 2 | 2 | 14 | |||
| 15 | Винт | B.M5-6gx16.46.0115 | 6 | 6 | 15 | |||
| 16 | Орех | М6-6Н.8.35.0115 | 2 | 2 | 16 | |||
| 17 | Шайба | 5.65Г.0115 | 6 | 6 | 17 | |||
| 18 | Шайба | 10.65Г.0115 | 16 | 16 | 18 | |||
| 19 | Шайба | 12.65Г.0115 | 6 | 6 | 19 | |||
| 20 | Шайба | С.10.02.Ст3.0115 | 4 | 4 | 20 | |||
| 21 | Шайба | С.12.02.Ст3.0115 | 6 | 6 | 21 | |||
| 22 | прокладка | 42М3 | 4 | 4 | 22 | |||
| 23 | КОЛЬЦО | 280-290-58-2-2 | 1 | 1 | 23 | |||
| 24 | Фильтр масляный | AMF30.1ECD1SB690X | 2 | 2 | 24 | |||
| 25 | Заливная горловина | ТМ178G150 | 1 | 1 | 25 | |||
| 26 | Указатель уровня жидкости и температуры | LS1271-T-M12 | 1 | 1 | 26 |
