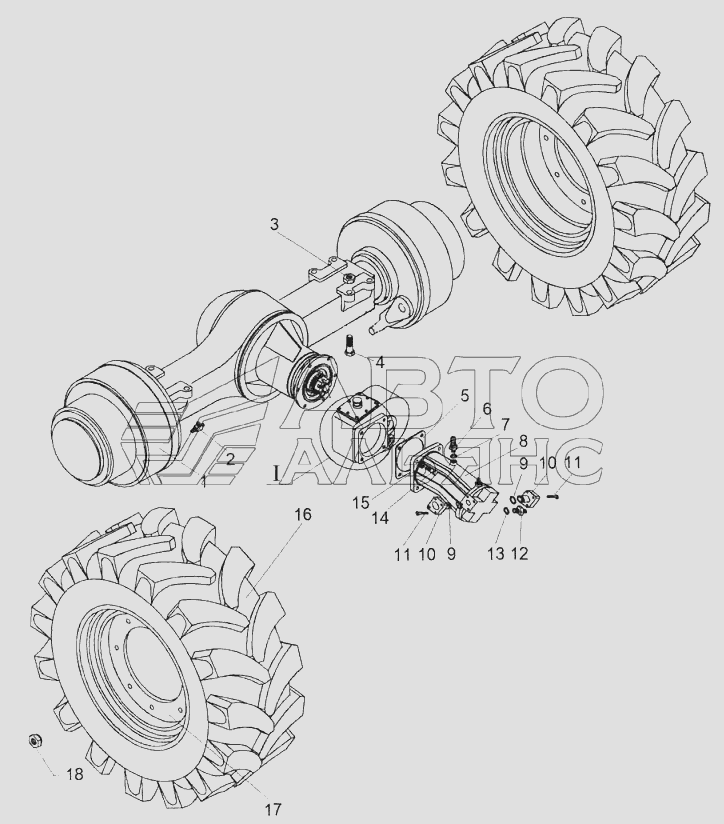

Мост
100%
Название детали
Мост
Заводской номер
ВГ-1202А.21.00.100
Количество на модель
1
№
1
Название детали
Тройник
Заводской номер
ВГ-1202Э.00.011
Количество на модель
2
№
2
Название детали
Орех
Заводской номер
ВГ-1202.00.00.006
Количество на модель
8
№
3
Название детали
Болт
Заводской номер
М27х90.7796
Количество на модель
8
№
4
Название детали
прокладка
Заводской номер
У2237-41.006
Количество на модель
1
№
5
Название детали
Штуцер
Заводской номер
УДГ1-12.00.015
Количество на модель
1
№
6
Название детали
прокладка
Заводской номер
18М3.23368
Количество на модель
1
№
7
Название детали
Гидромотор
Заводской номер
3031.112.00.0000
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
032-036-25-2-2.9833/18829
Количество на модель
2
№
9
Название детали
Фланец
Заводской номер
УДГ1-20.01.009
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
М12х40.7796
Количество на модель
8
№
11
Название детали
Штуцер
Заводской номер
УДГ1-01.07.001
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
22М3.23368
Количество на модель
1
№
13
Название детали
Болт (d=16, l=50, L0=38, H=9, S=22)
Заводской номер
М16х50.7796
Количество на модель
4
№
14
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
4
№
15
Название детали
Шина
Заводской номер
21,3R24HC10
Количество на модель
2
№
16
Название детали
Колесо
Заводской номер
DW18-24-310015
Количество на модель
2
№
17
Название детали
Гайка колеса
Заводской номер
Л125.39.131
Количество на модель
24
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Мост | ВГ-1202А.21.00.100 | 1 | 1 | 1 | |||
| 2 | Тройник | ВГ-1202Э.00.011 | 2 | 2 | 2 | |||
| 3 | Орех | ВГ-1202.00.00.006 | 8 | 8 | 3 | |||
| 4 | Болт | М27х90.7796 | 8 | 8 | 4 | |||
| 5 | прокладка | У2237-41.006 | 1 | 1 | 5 | |||
| 6 | Штуцер | УДГ1-12.00.015 | 1 | 1 | 6 | |||
| 7 | прокладка | 18М3.23368 | 1 | 1 | 7 | |||
| 8 | Гидромотор | 3031.112.00.0000 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | 032-036-25-2-2.9833/18829 | 2 | 2 | 9 | |||
| 10 | Фланец | УДГ1-20.01.009 | 2 | 2 | 10 | |||
| 11 | Болт | М12х40.7796 | 8 | 8 | 11 | |||
| 12 | Штуцер | УДГ1-01.07.001 | 1 | 1 | 12 | |||
| 13 | прокладка | 22М3.23368 | 1 | 1 | 13 | |||
| 14 | Болт (d=16, l=50, L0=38, H=9, S=22) | М16х50.7796 | 4 | 4 | 14 | |||
| 15 | Шайба | 16.6402 | 4 | 4 | 15 | |||
| 16 | Шина | 21,3R24HC10 | 2 | 2 | 16 | |||
| 17 | Колесо | DW18-24-310015 | 2 | 2 | 17 | |||
| 18 | Гайка колеса | Л125.39.131 | 24 | 24 | 18 |
