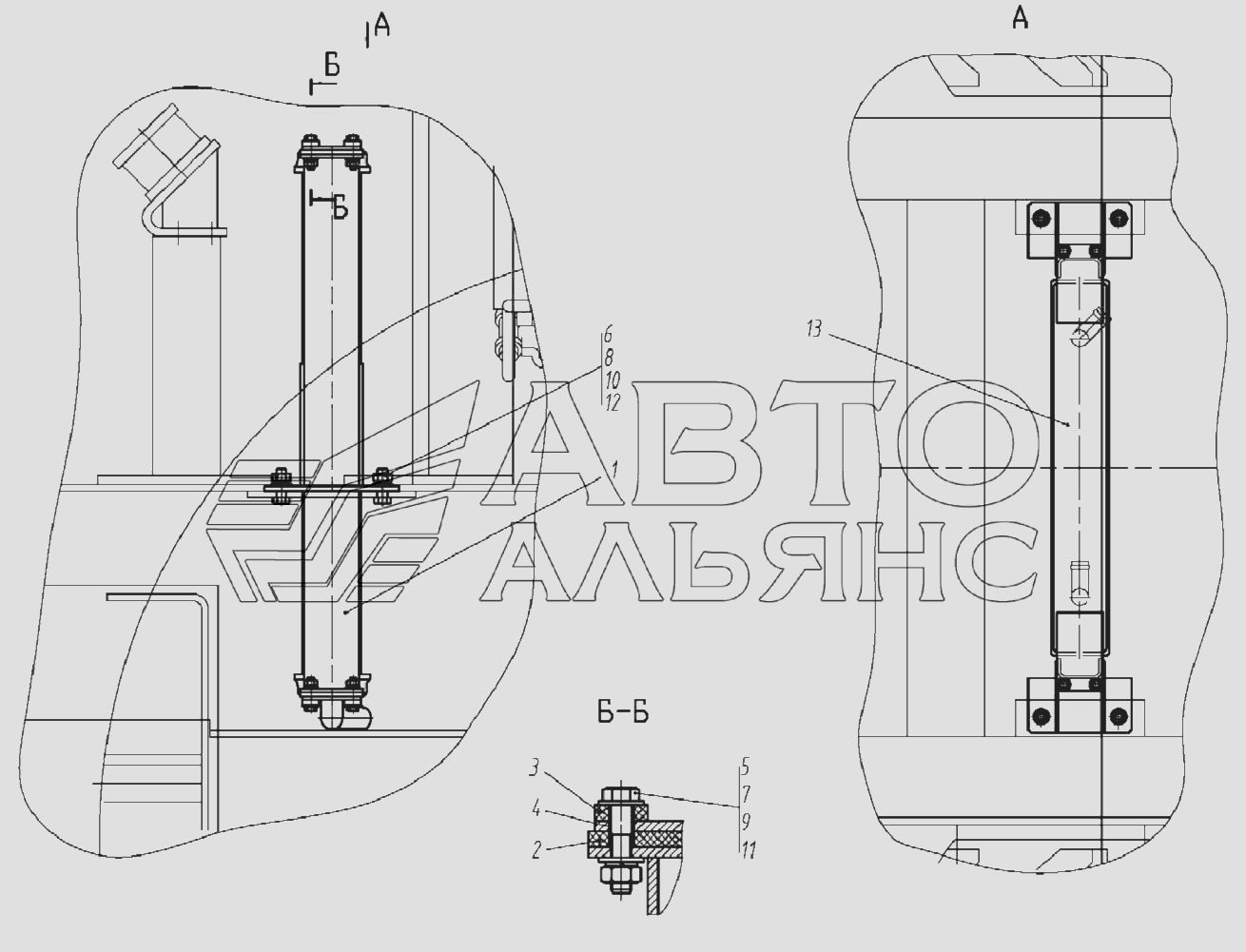

ВГ- А. Установка калорифера
100%
Название детали
Подставка
Заводской номер
ВГ-1202А.11.05.100
Количество на модель
2
№
1
Название детали
АМОРТИЗАТОР
Заводской номер
ВГ-1202А.11.05.001
Количество на модель
4
№
2
Название детали
АМОРТИЗАТОР
Заводской номер
ВГ-1202А.11.05.002
Количество на модель
8
№
3
Название детали
Втулка
Заводской номер
ВГ-1202А.11.05.003
Количество на модель
4
№
4
Название детали
Болт
Заводской номер
М8х35.7796
Количество на модель
8
№
5
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
4
№
6
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
8
№
7
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
4
№
8
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
8
№
9
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
16
№
11
Название детали
Шайба
Заводской номер
12.11371
Количество на модель
4
№
12
Название детали
Радиатор алюминиевый
Заводской номер
М232-68.60.15.000-01
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Подставка | ВГ-1202А.11.05.100 | 2 | 2 | 1 | |||
| 2 | АМОРТИЗАТОР | ВГ-1202А.11.05.001 | 4 | 4 | 2 | |||
| 3 | АМОРТИЗАТОР | ВГ-1202А.11.05.002 | 8 | 8 | 3 | |||
| 4 | Втулка | ВГ-1202А.11.05.003 | 4 | 4 | 4 | |||
| 5 | Болт | М8х35.7796 | 8 | 8 | 5 | |||
| 6 | Болт | М12х35.7796 | 4 | 4 | 6 | |||
| 7 | Гайка | М8.5915 | 8 | 8 | 7 | |||
| 8 | Гайка | М12.5915 | 4 | 4 | 8 | |||
| 9 | Шайба | 8.6402 | 8 | 8 | 9 | |||
| 10 | Шайба | 12.6402 | 4 | 4 | 10 | |||
| 11 | Шайба | 8.11371 | 16 | 16 | 11 | |||
| 12 | Шайба | 12.11371 | 4 | 4 | 12 | |||
| 13 | Радиатор алюминиевый | М232-68.60.15.000-01 | 1 | 1 | 13 |
