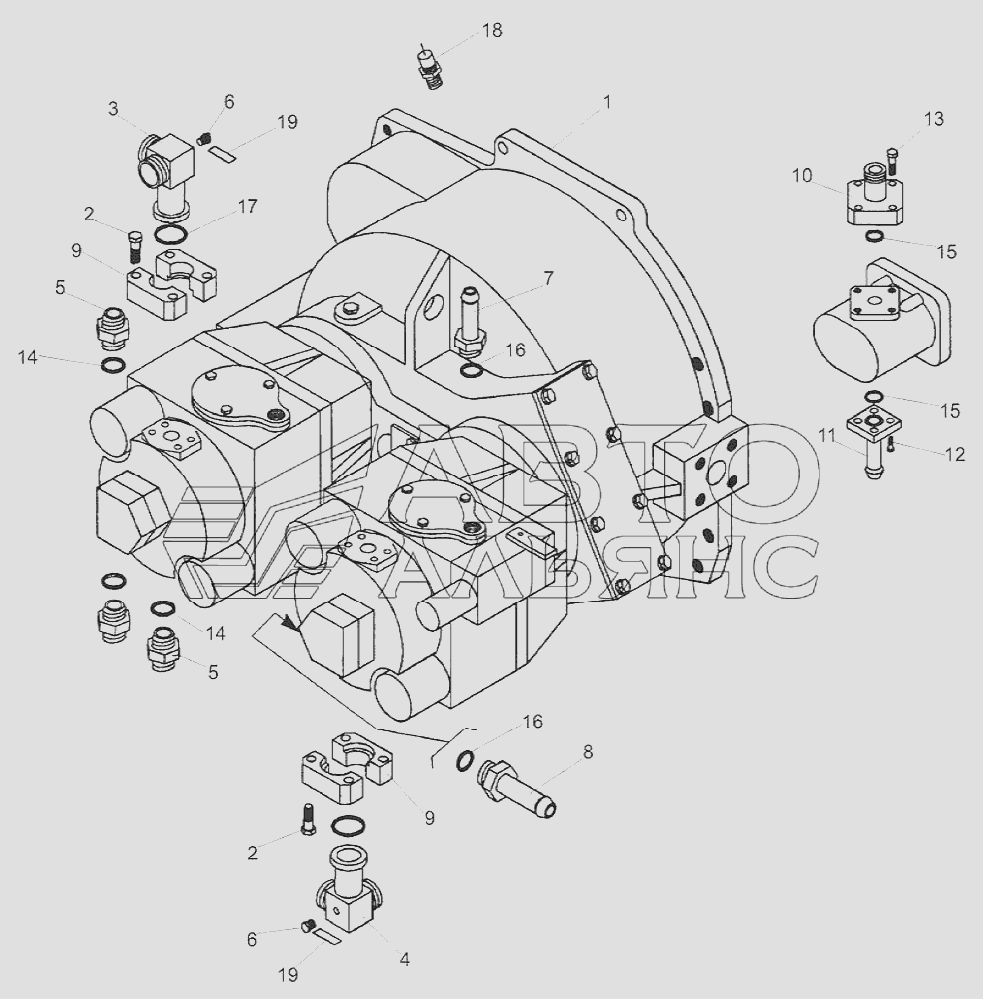

ВГ- А. Установка насосов
100%
Название детали
Редуктор привода насосов
Заводской номер
ВГ-1202А.11.10.000-01
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
ВА-251.41.00.044
Количество на модель
16
№
2
Название детали
Тройник
Заводской номер
ВА-9002.11.09.001
Количество на модель
2
№
3
Название детали
Тройник
Заводской номер
ВА-9002.11.09.002
Количество на модель
2
№
4
Название детали
Штуцер
Заводской номер
УДГ1-01.09.001
Количество на модель
3
№
5
Название детали
Заглушка
Заводской номер
УДГ1-09.03.001
Количество на модель
5
№
6
Название детали
Штуцер
Заводской номер
УДГ1-11.00.011
Количество на модель
4
№
7
Название детали
Штуцер
Заводской номер
УДГ1-11.00.012
Количество на модель
2
№
8
Название детали
Полуфланец
Заводской номер
УДГ1-18.01.007
Количество на модель
8
№
9
Название детали
Фланец
Заводской номер
УДГ1-20.01.005
Количество на модель
1
№
10
Название детали
Фланец
Заводской номер
УДГ1-20.02.004
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
4
№
12
Название детали
Болт
Заводской номер
М8х30.7796
Количество на модель
4
№
13
Название детали
КОЛЬЦО
Заводской номер
007-011-25-2-2.9833/18829
Количество на модель
3
№
14
Название детали
КОЛЬЦО
Заводской номер
017-020-19-2-2.9833/18829
Количество на модель
2
№
15
Название детали
КОЛЬЦО
Заводской номер
019-023-25-2-2.9833/18829
Количество на модель
6
№
16
Название детали
КОЛЬЦО
Заводской номер
032-036-25-2-2.9833/18829
Количество на модель
4
№
17
Название детали
Датчик частоты
Заводской номер
ЭВИ-155.16-90ИЖУК.648141047
Количество на модель
1
№
18
Название детали
Лента
Заводской номер
ФУМ-1.6.05-1388
Количество на модель
№
19
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Редуктор привода насосов | ВГ-1202А.11.10.000-01 | 1 | 1 | 1 | |||
| 2 | Болт | ВА-251.41.00.044 | 16 | 16 | 2 | |||
| 3 | Тройник | ВА-9002.11.09.001 | 2 | 2 | 3 | |||
| 4 | Тройник | ВА-9002.11.09.002 | 2 | 2 | 4 | |||
| 5 | Штуцер | УДГ1-01.09.001 | 3 | 3 | 5 | |||
| 6 | Заглушка | УДГ1-09.03.001 | 5 | 5 | 6 | |||
| 7 | Штуцер | УДГ1-11.00.011 | 4 | 4 | 7 | |||
| 8 | Штуцер | УДГ1-11.00.012 | 2 | 2 | 8 | |||
| 9 | Полуфланец | УДГ1-18.01.007 | 8 | 8 | 9 | |||
| 10 | Фланец | УДГ1-20.01.005 | 1 | 1 | 10 | |||
| 11 | Фланец | УДГ1-20.02.004 | 1 | 1 | 11 | |||
| 12 | Болт | М8х20.7796 | 4 | 4 | 12 | |||
| 13 | Болт | М8х30.7796 | 4 | 4 | 13 | |||
| 14 | КОЛЬЦО | 007-011-25-2-2.9833/18829 | 3 | 3 | 14 | |||
| 15 | КОЛЬЦО | 017-020-19-2-2.9833/18829 | 2 | 2 | 15 | |||
| 16 | КОЛЬЦО | 019-023-25-2-2.9833/18829 | 6 | 6 | 16 | |||
| 17 | КОЛЬЦО | 032-036-25-2-2.9833/18829 | 4 | 4 | 17 | |||
| 18 | Датчик частоты | ЭВИ-155.16-90ИЖУК.648141047 | 1 | 1 | 18 | |||
| 19 | Лента | ФУМ-1.6.05-1388 | 19 |
