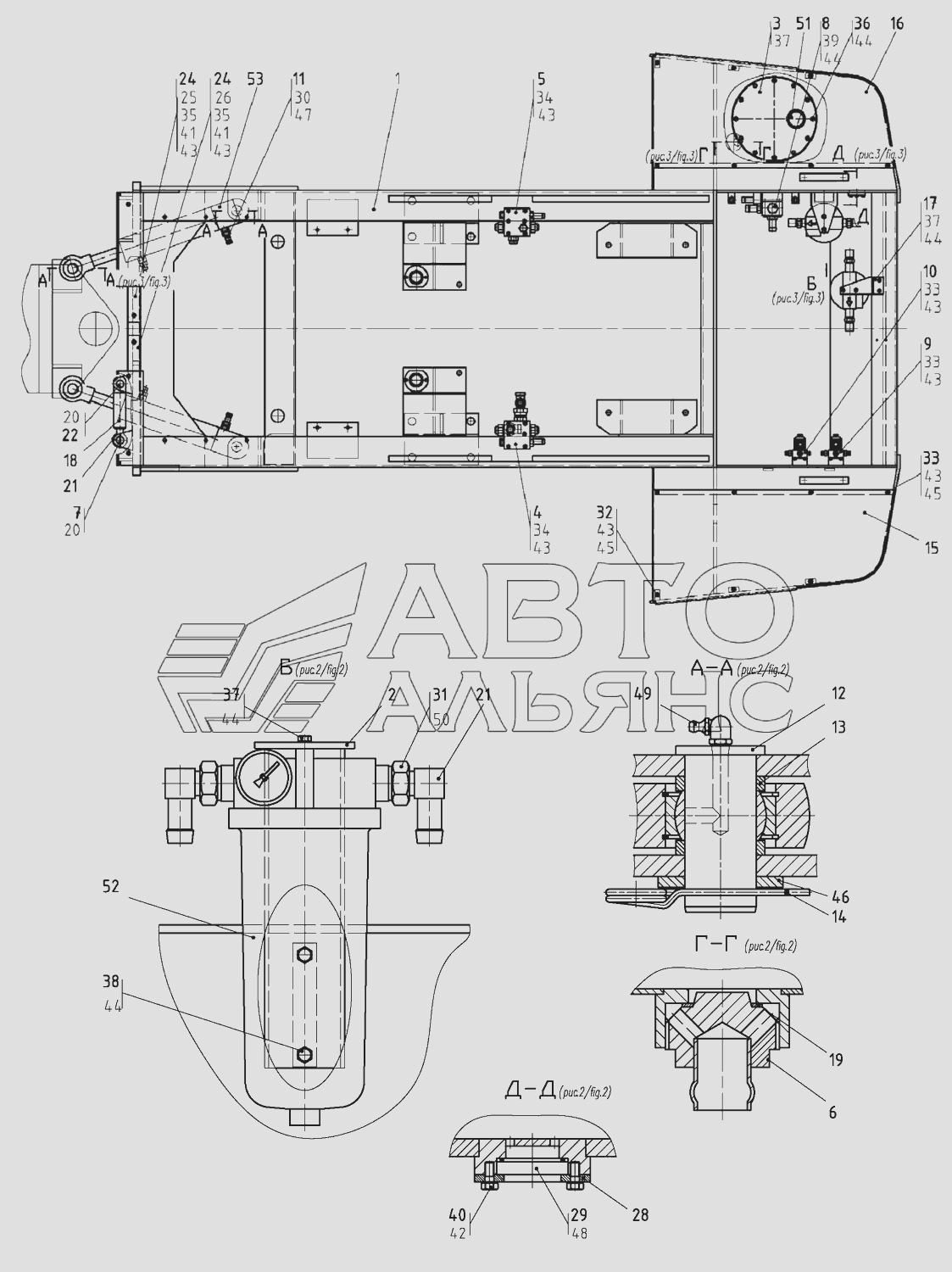

А. Рама
100%
Название детали
Рама
Заводской номер
6712А.10.01.000
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
6712А.10.03.000
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
6623.27.02.000
Количество на модель
1
№
3
Название детали
Коробка клапанная
Заводской номер
ВА-9002.11.01.300
Количество на модель
1
№
4
Название детали
Коробка клапанная
Заводской номер
ВА-9002.11.01.400
Количество на модель
1
№
5
Название детали
Пробка сливная
Заводской номер
ВА-9002.27.03.000-01
Количество на модель
1
№
6
Название детали
Палец
Заводской номер
ВГ-1202.10.06.000
Количество на модель
1
№
7
Название детали
Колодка
Заводской номер
ВГ-1202А.10.05.000
Количество на модель
1
№
8
Название детали
Блок гидрораспределителя
Заводской номер
ВГ-1202А.10.06.000
Количество на модель
1
№
9
Название детали
Блок гидрораспределителя
Заводской номер
ВГ-1202Э.11.10.200
Количество на модель
1
№
10
Название детали
Соединение
Заводской номер
УДГ1-03.02.140
Количество на модель
2
№
11
Название детали
Палец
Заводской номер
6622.20.00.005
Количество на модель
4
№
12
Название детали
КОЛЬЦО
Заводской номер
6622.20.00.006
Количество на модель
8
№
13
Название детали
Фиксатор
Заводской номер
6622.20.00.007
Количество на модель
4
№
14
Название детали
Крышка
Заводской номер
6712А.10.00.001
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
6712А.10.00.001-01
Количество на модель
1
№
16
Название детали
Кронштейн
Заводской номер
6712А.10.00.002
Количество на модель
1
№
17
Название детали
Тяга
Заводской номер
6712А.10.00.003
Количество на модель
1
№
18
Название детали
прокладка
Заводской номер
ВА-9002.27.00.001
Количество на модель
1
№
19
Название детали
Фиксатор
Заводской номер
ВГ-1202.10.00.023
Количество на модель
2
№
20
Название детали
Болт
Заводской номер
ВГ-1202.10.00.024
Количество на модель
1
№
21
Название детали
Палец
Заводской номер
ВГ-1202.10.00.025
Количество на модель
1
№
22
Название детали
Угольник
Заводской номер
ВГ-1202А.16.01.001
Количество на модель
4
№
23
Название детали
Планка
Заводской номер
ВГ-1202А.20.00.003
Количество на модель
2
№
24
Название детали
Колодка
Заводской номер
ВГ-1202А.20.00.004
Количество на модель
1
№
25
Название детали
Колодка
Заводской номер
ВГ-1202А.20.00.005
Количество на модель
1
№
26
Название детали
прокладка
Заводской номер
ТО-18А.26.01.002
Количество на модель
1
№
27
Название детали
КОЛЬЦО
Заводской номер
ТО-18А.26.01.003
Количество на модель
2
№
28
Название детали
Маслоуказатель
Заводской номер
ТО-18А.26.01.004
Количество на модель
2
№
29
Название детали
Штуцер
Заводской номер
УДГ1-01.01.024
Количество на модель
4
№
30
Название детали
Пробка
Заводской номер
УДГ1-01.21.006
Количество на модель
4
№
31
Название детали
Болт
Заводской номер
3М8х16.7796
Количество на модель
2
№
32
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
16
№
33
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
6
№
34
Название детали
Болт
Заводской номер
М8х80.7796
Количество на модель
4
№
35
Название детали
Болт
Заводской номер
М10х16.7796
Количество на модель
12
№
36
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
6
№
37
Название детали
Болт
Заводской номер
М10х40.7796
Количество на модель
4
№
38
Название детали
Болт
Заводской номер
М10х70.7796
Количество на модель
2
№
39
Название детали
Винт
Заводской номер
М5х12.17473
Количество на модель
12
№
40
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
4
№
41
Название детали
Шайба
Заводской номер
5.6402
Количество на модель
12
№
42
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
30
№
43
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
24
№
44
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
16
№
45
Название детали
Шайба
Заводской номер
40.9649
Количество на модель
4
№
46
Название детали
КОЛЬЦО
Заводской номер
017-021-25-2-2.9833/18829
Количество на модель
4
№
47
Название детали
КОЛЬЦО
Заводской номер
032-040-46-2-2.9833/18829
Количество на модель
2
№
48
Название детали
Масленка
Заводской номер
2.3.90.19853
Количество на модель
4
№
49
Название детали
прокладка
Заводской номер
36М3.23358
Количество на модель
4
№
50
Название детали
Заливная горловина
Заводской номер
ТМ178G150
Количество на модель
1
№
51
Название детали
Фильтр масляный
Заводской номер
AMF301ECD1SB610X
Количество на модель
2
№
52
Название детали
Гидроцилиндр
Заводской номер
КГЦ80.40.000-02
Количество на модель
2
№
53
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рама | 6712А.10.01.000 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 6712А.10.03.000 | 1 | 1 | 2 | |||
| 3 | Крышка | 6623.27.02.000 | 1 | 1 | 3 | |||
| 4 | Коробка клапанная | ВА-9002.11.01.300 | 1 | 1 | 4 | |||
| 5 | Коробка клапанная | ВА-9002.11.01.400 | 1 | 1 | 5 | |||
| 6 | Пробка сливная | ВА-9002.27.03.000-01 | 1 | 1 | 6 | |||
| 7 | Палец | ВГ-1202.10.06.000 | 1 | 1 | 7 | |||
| 8 | Колодка | ВГ-1202А.10.05.000 | 1 | 1 | 8 | |||
| 9 | Блок гидрораспределителя | ВГ-1202А.10.06.000 | 1 | 1 | 9 | |||
| 10 | Блок гидрораспределителя | ВГ-1202Э.11.10.200 | 1 | 1 | 10 | |||
| 11 | Соединение | УДГ1-03.02.140 | 2 | 2 | 11 | |||
| 12 | Палец | 6622.20.00.005 | 4 | 4 | 12 | |||
| 13 | КОЛЬЦО | 6622.20.00.006 | 8 | 8 | 13 | |||
| 14 | Фиксатор | 6622.20.00.007 | 4 | 4 | 14 | |||
| 15 | Крышка | 6712А.10.00.001 | 1 | 1 | 15 | |||
| 16 | Крышка | 6712А.10.00.001-01 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 6712А.10.00.002 | 1 | 1 | 17 | |||
| 18 | Тяга | 6712А.10.00.003 | 1 | 1 | 18 | |||
| 19 | прокладка | ВА-9002.27.00.001 | 1 | 1 | 19 | |||
| 20 | Фиксатор | ВГ-1202.10.00.023 | 2 | 2 | 20 | |||
| 21 | Болт | ВГ-1202.10.00.024 | 1 | 1 | 21 | |||
| 22 | Палец | ВГ-1202.10.00.025 | 1 | 1 | 22 | |||
| 23 | Угольник | ВГ-1202А.16.01.001 | 4 | 4 | 23 | |||
| 24 | Планка | ВГ-1202А.20.00.003 | 2 | 2 | 24 | |||
| 25 | Колодка | ВГ-1202А.20.00.004 | 1 | 1 | 25 | |||
| 26 | Колодка | ВГ-1202А.20.00.005 | 1 | 1 | 26 | |||
| 27 | прокладка | ТО-18А.26.01.002 | 1 | 1 | 27 | |||
| 28 | КОЛЬЦО | ТО-18А.26.01.003 | 2 | 2 | 28 | |||
| 29 | Маслоуказатель | ТО-18А.26.01.004 | 2 | 2 | 29 | |||
| 30 | Штуцер | УДГ1-01.01.024 | 4 | 4 | 30 | |||
| 31 | Пробка | УДГ1-01.21.006 | 4 | 4 | 31 | |||
| 32 | Болт | 3М8х16.7796 | 2 | 2 | 32 | |||
| 33 | Болт | М8х16.7796 | 16 | 16 | 33 | |||
| 34 | Болт | М8х20.7796 | 6 | 6 | 34 | |||
| 35 | Болт | М8х80.7796 | 4 | 4 | 35 | |||
| 36 | Болт | М10х16.7796 | 12 | 12 | 36 | |||
| 37 | Болт | М10х20.7796 | 6 | 6 | 37 | |||
| 38 | Болт | М10х40.7796 | 4 | 4 | 38 | |||
| 39 | Болт | М10х70.7796 | 2 | 2 | 39 | |||
| 40 | Винт | М5х12.17473 | 12 | 12 | 40 | |||
| 41 | Гайка | М8.5915 | 4 | 4 | 41 | |||
| 42 | Шайба | 5.6402 | 12 | 12 | 42 | |||
| 43 | Шайба | 8.6402 | 30 | 30 | 43 | |||
| 44 | Шайба | 10.6402 | 24 | 24 | 44 | |||
| 45 | Шайба | 8.11371 | 16 | 16 | 45 | |||
| 46 | Шайба | 40.9649 | 4 | 4 | 46 | |||
| 47 | КОЛЬЦО | 017-021-25-2-2.9833/18829 | 4 | 4 | 47 | |||
| 48 | КОЛЬЦО | 032-040-46-2-2.9833/18829 | 2 | 2 | 48 | |||
| 49 | Масленка | 2.3.90.19853 | 4 | 4 | 49 | |||
| 50 | прокладка | 36М3.23358 | 4 | 4 | 50 | |||
| 51 | Заливная горловина | ТМ178G150 | 1 | 1 | 51 | |||
| 52 | Фильтр масляный | AMF301ECD1SB610X | 2 | 2 | 52 | |||
| 53 | Гидроцилиндр | КГЦ80.40.000-02 | 2 | 2 | 53 |
