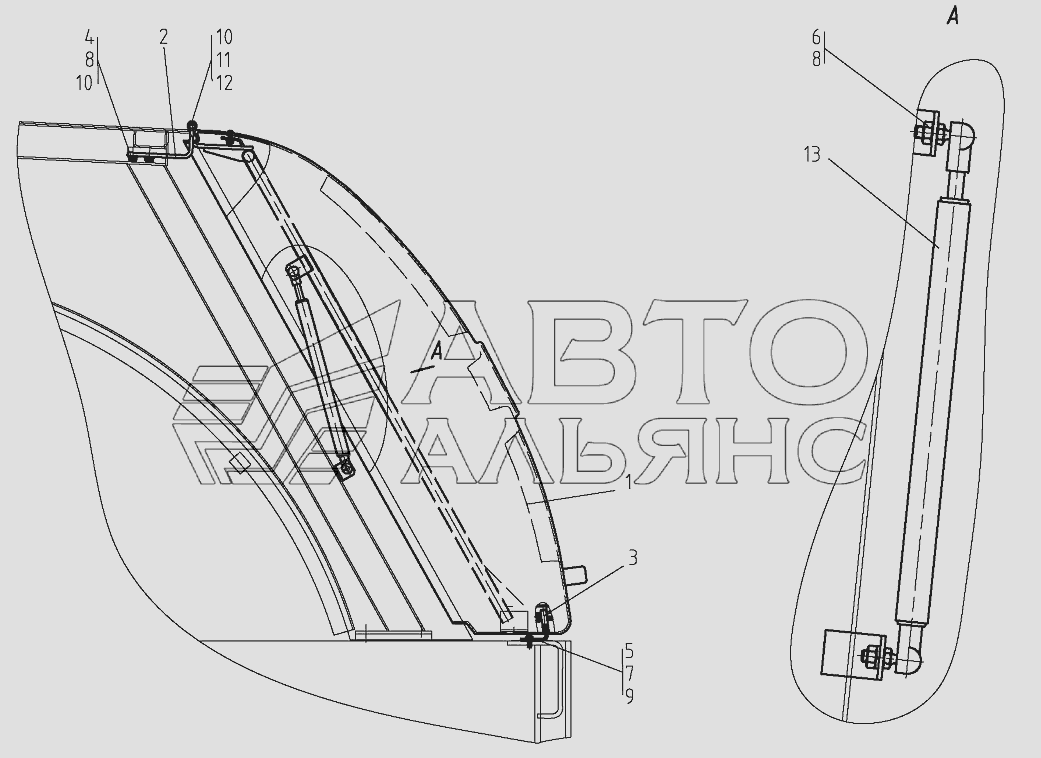

А. Установка крышки
100%
Название детали
Крышка задняя
Заводской номер
6712А.19.12.100
Количество на модель
1
№
1
Название детали
Петля
Заводской номер
6712А.19.12.300Б
Количество на модель
2
№
2
Название детали
Кронштейн
Заводской номер
6712А.19.12.400
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
М8х16.7796
Количество на модель
8
№
4
Название детали
Болт
Заводской номер
М6х12.7798
Количество на модель
2
№
5
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
6.6402
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
10
№
8
Название детали
Шайба
Заводской номер
6.11371
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
8.11371
Количество на модель
10
№
10
Название детали
Шплинт
Заводской номер
2х20.397
Количество на модель
2
№
11
Название детали
Вот
Заводской номер
8х80.9650
Количество на модель
2
№
12
Название детали
Пружина газовая
Заводской номер
11.3.6308010
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка задняя | 6712А.19.12.100 | 1 | 1 | 1 | |||
| 2 | Петля | 6712А.19.12.300Б | 2 | 2 | 2 | |||
| 3 | Кронштейн | 6712А.19.12.400 | 1 | 1 | 3 | |||
| 4 | Болт | М8х16.7796 | 8 | 8 | 4 | |||
| 5 | Болт | М6х12.7798 | 2 | 2 | 5 | |||
| 6 | Гайка | М8.5915 | 2 | 2 | 6 | |||
| 7 | Шайба | 6.6402 | 2 | 2 | 7 | |||
| 8 | Шайба | 8.6402 | 10 | 10 | 8 | |||
| 9 | Шайба | 6.11371 | 2 | 2 | 9 | |||
| 10 | Шайба | 8.11371 | 10 | 10 | 10 | |||
| 11 | Шплинт | 2х20.397 | 2 | 2 | 11 | |||
| 12 | Вот | 8х80.9650 | 2 | 2 | 12 | |||
| 13 | Пружина газовая | 11.3.6308010 | 2 | 2 | 13 |
