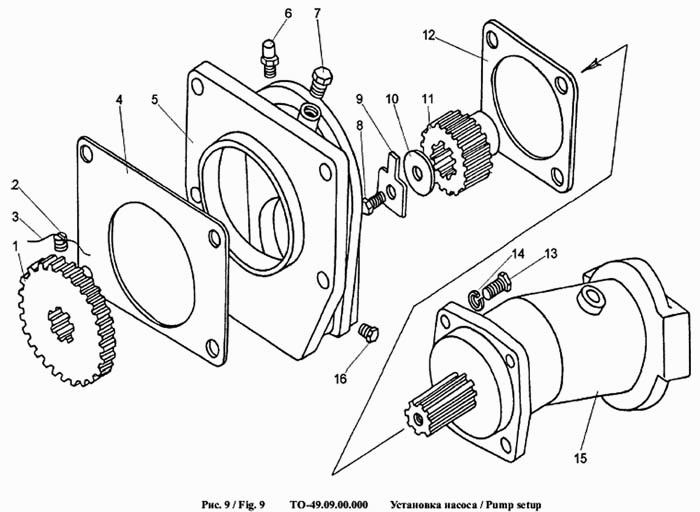

Установка насоса
100%
Название детали
Шестерня
Заводской номер
ТО-49.09.00.004
Количество на модель
1
№
1
Название детали
Винт
Заводской номер
ВМ10х20.1478
Количество на модель
3
№
2
Название детали
Проволока
Заводской номер
1,2-1.3282
Количество на модель
№
3
Название детали
Прокладка
Заводской номер
ТО-49.09.00.001
Количество на модель
1
№
4
Название детали
Корпус
Заводской номер
ТО-49.09.00.100
Количество на модель
1
№
5
Название детали
Сапун
Заводской номер
У35615-04.020
Количество на модель
1
№
6
Название детали
Пробка
Заводской номер
ТМ-59МГ45.02.007
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
М12.7796
Количество на модель
1
№
8
Название детали
Стопорная шайба
Заводской номер
ТО-18.02.04.906
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
ТО-28.02.04.015
Количество на модель
1
№
10
Название детали
Шестерня
Заводской номер
ТО-49.09.00.002
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
У2237-41005
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
М12х35.7796
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
4
№
14
Название детали
Гидронасос 310.3.56-03
Заводской номер
310.3.56-03
Количество на модель
1
№
15
Название детали
Пробка
Заводской номер
ТМ-59МГ90.10.025
Количество на модель
1
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шестерня | ТО-49.09.00.004 | 1 | 1 | 1 | |||
| 2 | Винт | ВМ10х20.1478 | 3 | 3 | 2 | |||
| 3 | Проволока | 1,2-1.3282 | 3 | |||||
| 4 | Прокладка | ТО-49.09.00.001 | 1 | 1 | 4 | |||
| 5 | Корпус | ТО-49.09.00.100 | 1 | 1 | 5 | |||
| 6 | Сапун | У35615-04.020 | 1 | 1 | 6 | |||
| 7 | Пробка | ТМ-59МГ45.02.007 | 2 | 2 | 7 | |||
| 8 | Болт | М12.7796 | 1 | 1 | 8 | |||
| 9 | Стопорная шайба | ТО-18.02.04.906 | 1 | 1 | 9 | |||
| 10 | Шайба | ТО-28.02.04.015 | 1 | 1 | 10 | |||
| 11 | Шестерня | ТО-49.09.00.002 | 1 | 1 | 11 | |||
| 12 | прокладка | У2237-41005 | 1 | 1 | 12 | |||
| 13 | Болт | М12х35.7796 | 4 | 4 | 13 | |||
| 14 | Шайба | 12.6402 | 4 | 4 | 14 | |||
| 15 | Гидронасос 310.3.56-03 | 310.3.56-03 | 1 | 1 | 15 | |||
| 16 | Пробка | ТМ-59МГ90.10.025 | 1 | 1 | 16 |
