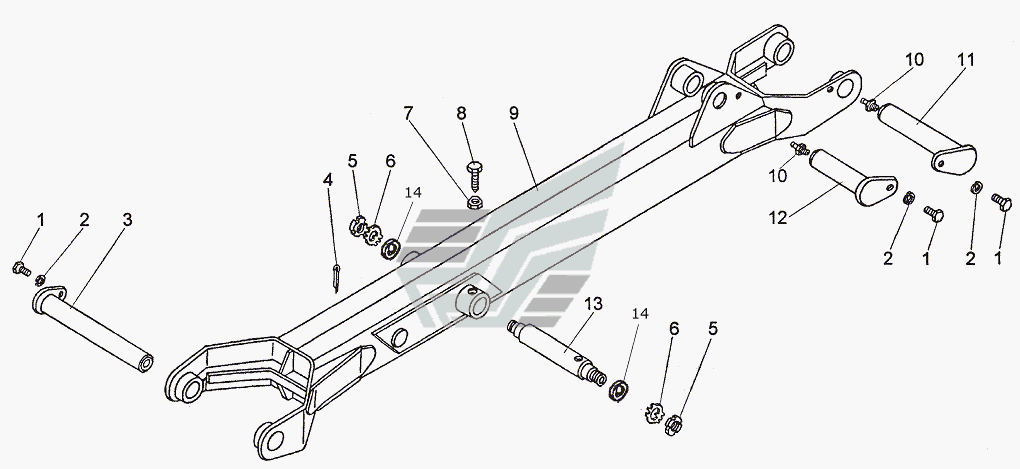

ТО-49.05.00.000 Стрела
100%
Название детали
Болт
Заводской номер
М16х25.7796
Количество на модель
3
№
1
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
3
№
2
Название детали
Палец
Заводской номер
ТО-49.05.00.300
Количество на модель
1
№
3
Название детали
Шплинт
Заводской номер
6,3х63.397
Количество на модель
1
№
4
Название детали
Кронштейн
Заводской номер
ДЗ-133.00.00.014
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
36.11872
Количество на модель
2
№
6
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
1
№
7
Название детали
Винт
Заводской номер
ВМ10х30.1481
Количество на модель
1
№
8
Название детали
Стрела
Заводской номер
ТО-49.05.00.100
Количество на модель
1
№
9
Название детали
Масленка
Заводской номер
1.3.19853
Количество на модель
6
№
10
Название детали
Палец
Заводской номер
ТО-49.05.00.200
Количество на модель
1
№
11
Название детали
Палец
Заводской номер
ТО-49.05.00.400
Количество на модель
1
№
12
Название детали
Палец
Заводской номер
ТО-49.04.00.002
Количество на модель
1
№
13
Название детали
Шайба
Заводской номер
ТО-49.04.00.004
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М16х25.7796 | 3 | 3 | 1 | |||
| 2 | Шайба | 16.6402 | 3 | 3 | 2 | |||
| 3 | Палец | ТО-49.05.00.300 | 1 | 1 | 3 | |||
| 4 | Шплинт | 6,3х63.397 | 1 | 1 | 4 | |||
| 5 | Кронштейн | ДЗ-133.00.00.014 | 2 | 2 | 5 | |||
| 6 | Шайба | 36.11872 | 2 | 2 | 6 | |||
| 7 | Гайка | М10.5915 | 1 | 1 | 7 | |||
| 8 | Винт | ВМ10х30.1481 | 1 | 1 | 8 | |||
| 9 | Стрела | ТО-49.05.00.100 | 1 | 1 | 9 | |||
| 10 | Масленка | 1.3.19853 | 6 | 6 | 10 | |||
| 11 | Палец | ТО-49.05.00.200 | 1 | 1 | 11 | |||
| 12 | Палец | ТО-49.05.00.400 | 1 | 1 | 12 | |||
| 13 | Палец | ТО-49.04.00.002 | 1 | 1 | 13 | |||
| 14 | Шайба | ТО-49.04.00.004 | 2 | 2 | 14 |
