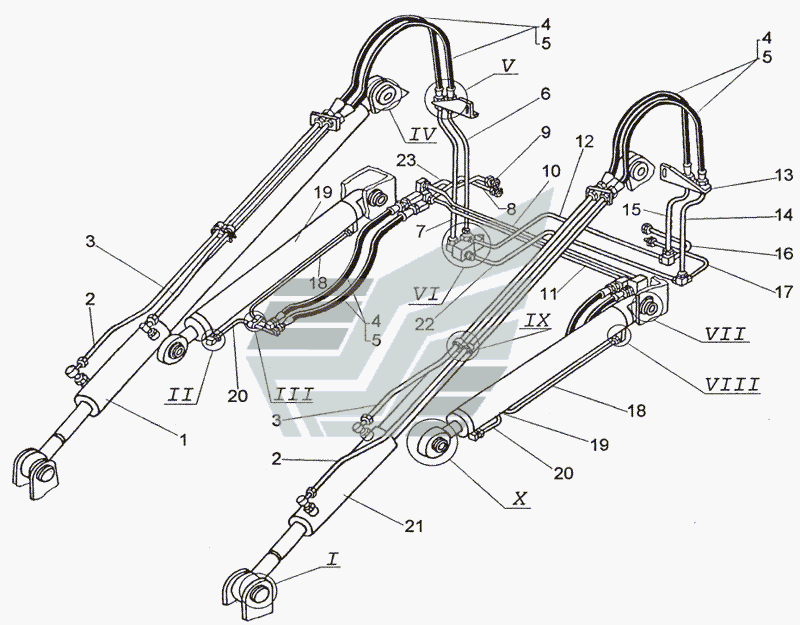

ДЗ-133.49.00.000 Гидросистема
100%
Название детали
Гидроцилиндр
Заводской номер
ДЗ-160.45.01.000-01
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.190
Количество на модель
2
№
2
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.180
Количество на модель
2
№
3
Название детали
Рукав
Заводской номер
РВД12х650УЭМ22х1.5
Количество на модель
8
№
4
Название детали
Рукав
Заводской номер
РВД12х650ТМ12х1,5
Количество на модель
8
№
5
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.090
Количество на модель
1
№
6
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.100
Количество на модель
1
№
7
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.060
Количество на модель
1
№
8
Название детали
Штуцер
Заводской номер
ДЗ-133.49.00.023
Количество на модель
4
№
9
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.130
Количество на модель
1
№
10
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.140
Количество на модель
1
№
11
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.110
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
ДЗ-133.49.00.031-01
Количество на модель
1
№
13
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.020
Количество на модель
1
№
14
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.010
Количество на модель
1
№
15
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.070
Количество на модель
1
№
16
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.080
Количество на модель
1
№
17
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.150
Количество на модель
2
№
18
Название детали
Гидроцилиндр
Заводской номер
13.65.00.000
Количество на модель
2
№
19
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.160
Количество на модель
1
№
20
Название детали
Гидроцилиндр
Заводской номер
ДЗ-160.45.01.000
Количество на модель
1
№
21
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.120
Количество на модель
1
№
22
Название детали
Трубопровод
Заводской номер
ДЗ-133.49.00.050
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гидроцилиндр | ДЗ-160.45.01.000-01 | 1 | 1 | 1 | |||
| 2 | Трубопровод | ДЗ-133.49.00.190 | 2 | 2 | 2 | |||
| 3 | Трубопровод | ДЗ-133.49.00.180 | 2 | 2 | 3 | |||
| 4 | Рукав | РВД12х650УЭМ22х1.5 | 8 | 8 | 4 | |||
| 5 | Рукав | РВД12х650ТМ12х1,5 | 8 | 8 | 5 | |||
| 6 | Трубопровод | ДЗ-133.49.00.090 | 1 | 1 | 6 | |||
| 7 | Трубопровод | ДЗ-133.49.00.100 | 1 | 1 | 7 | |||
| 8 | Трубопровод | ДЗ-133.49.00.060 | 1 | 1 | 8 | |||
| 9 | Штуцер | ДЗ-133.49.00.023 | 4 | 4 | 9 | |||
| 10 | Трубопровод | ДЗ-133.49.00.130 | 1 | 1 | 10 | |||
| 11 | Трубопровод | ДЗ-133.49.00.140 | 1 | 1 | 11 | |||
| 12 | Трубопровод | ДЗ-133.49.00.110 | 1 | 1 | 12 | |||
| 13 | Кронштейн | ДЗ-133.49.00.031-01 | 1 | 1 | 13 | |||
| 14 | Трубопровод | ДЗ-133.49.00.020 | 1 | 1 | 14 | |||
| 15 | Трубопровод | ДЗ-133.49.00.010 | 1 | 1 | 15 | |||
| 16 | Трубопровод | ДЗ-133.49.00.070 | 1 | 1 | 16 | |||
| 17 | Трубопровод | ДЗ-133.49.00.080 | 1 | 1 | 17 | |||
| 18 | Трубопровод | ДЗ-133.49.00.150 | 2 | 2 | 18 | |||
| 19 | Гидроцилиндр | 13.65.00.000 | 2 | 2 | 19 | |||
| 20 | Трубопровод | ДЗ-133.49.00.160 | 1 | 1 | 20 | |||
| 21 | Гидроцилиндр | ДЗ-160.45.01.000 | 1 | 1 | 21 | |||
| 22 | Трубопровод | ДЗ-133.49.00.120 | 1 | 1 | 22 | |||
| 23 | Трубопровод | ДЗ-133.49.00.050 | 1 | 1 | 23 |
