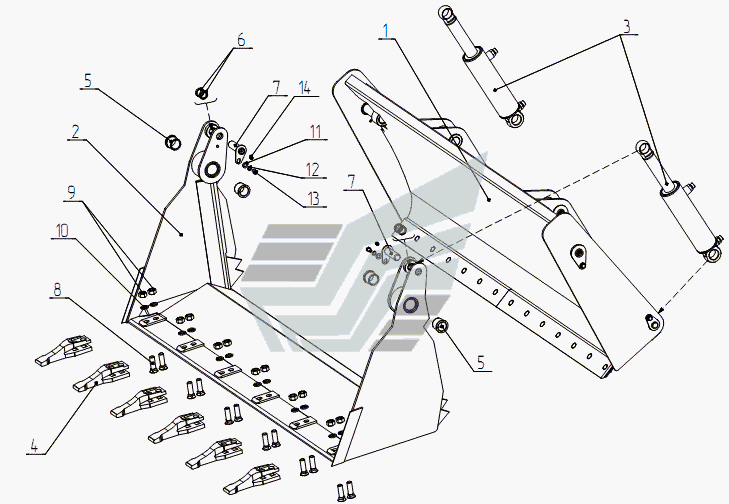

702ЕА.01.08.000 Ковш двухчелюстной
100%
Название детали
Отвал
Заводской номер
702ЕА.01.08.100
Количество на модель
1
№
1
Название детали
Днище
Заводской номер
702ЕА.01.08.200
Количество на модель
1
№
2
Название детали
Гидроцилиндр
Заводской номер
КГЦ-263
Количество на модель
2
№
3
Название детали
Зуб
Заводской номер
702ЕА.01.08.012
Количество на модель
6
№
4
Название детали
Втулка
Заводской номер
702ЕА.02.01.301
Количество на модель
4
№
5
Название детали
Вбулка
Заводской номер
702ЕА.01.08.001
Количество на модель
4
№
6
Название детали
Палец
Заводской номер
702ЕА.01.08.400
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
М20-6gх70.66.0115
Количество на модель
12
№
8
Название детали
Гайка
Заводской номер
М20-6Н.5.0115
Количество на модель
12
№
9
Название детали
Шайба
Заводской номер
20.65Г.0115
Количество на модель
12
№
10
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
2
№
11
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
М12-6gх20.56.0115
Количество на модель
2
№
13
Название детали
Масленка
Заводской номер
1.2.Ц6хр
Количество на модель
2
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Отвал | 702ЕА.01.08.100 | 1 | 1 | 1 | |||
| 2 | Днище | 702ЕА.01.08.200 | 1 | 1 | 2 | |||
| 3 | Гидроцилиндр | КГЦ-263 | 2 | 2 | 3 | |||
| 4 | Зуб | 702ЕА.01.08.012 | 6 | 6 | 4 | |||
| 5 | Втулка | 702ЕА.02.01.301 | 4 | 4 | 5 | |||
| 6 | Вбулка | 702ЕА.01.08.001 | 4 | 4 | 6 | |||
| 7 | Палец | 702ЕА.01.08.400 | 2 | 2 | 7 | |||
| 8 | Болт | М20-6gх70.66.0115 | 12 | 12 | 8 | |||
| 9 | Гайка | М20-6Н.5.0115 | 12 | 12 | 9 | |||
| 10 | Шайба | 20.65Г.0115 | 12 | 12 | 10 | |||
| 11 | Шайба | С.12.02.Ст3.0115 | 2 | 2 | 11 | |||
| 12 | Шайба | 12.65Г.0115 | 2 | 2 | 12 | |||
| 13 | Болт | М12-6gх20.56.0115 | 2 | 2 | 13 | |||
| 14 | Масленка | 1.2.Ц6хр | 2 | 2 | 14 |
