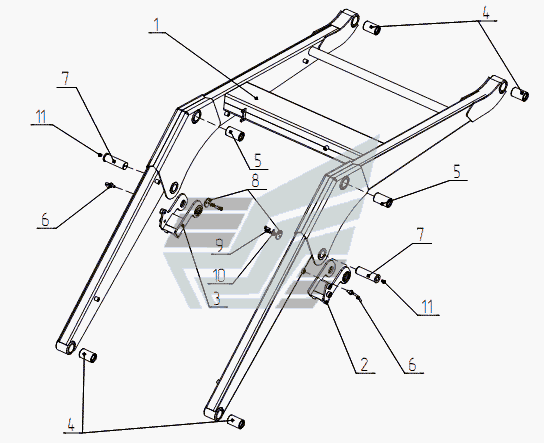

702ЕА.01.15.000 Стрела
100%
Название детали
Стрела
Заводской номер
702ЕА.01.15.000
Количество на модель
1
№
1
Название детали
Упор
Заводской номер
702ЕА.01.09.000
Количество на модель
1
№
2
Название детали
Упор
Заводской номер
702ЕА.01.09.000-01
Количество на модель
1
№
3
Название детали
Втулка
Заводской номер
702ЕА.01.15.002
Количество на модель
4
№
4
Название детали
Втулка
Заводской номер
702ЕА.01.15.002-01
Количество на модель
2
№
5
Название детали
Стопор
Заводской номер
702ЕА.01.11.000
Количество на модель
2
№
6
Название детали
Палец
Заводской номер
702ЕА.01.00.002
Количество на модель
2
№
7
Название детали
Шайба
Заводской номер
702ЕА.01.00.003
Количество на модель
2
№
8
Название детали
Болт
Заводской номер
М10-6gх25.56.0115
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
10
Название детали
Масленка
Заводской номер
1.2.Ц6хр
Количество на модель
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стрела | 702ЕА.01.15.000 | 1 | 1 | 1 | |||
| 2 | Упор | 702ЕА.01.09.000 | 1 | 1 | 2 | |||
| 3 | Упор | 702ЕА.01.09.000-01 | 1 | 1 | 3 | |||
| 4 | Втулка | 702ЕА.01.15.002 | 4 | 4 | 4 | |||
| 5 | Втулка | 702ЕА.01.15.002-01 | 2 | 2 | 5 | |||
| 6 | Стопор | 702ЕА.01.11.000 | 2 | 2 | 6 | |||
| 7 | Палец | 702ЕА.01.00.002 | 2 | 2 | 7 | |||
| 8 | Шайба | 702ЕА.01.00.003 | 2 | 2 | 8 | |||
| 9 | Болт | М10-6gх25.56.0115 | 4 | 4 | 9 | |||
| 10 | Шайба | 10.65Г.0115 | 4 | 4 | 10 | |||
| 11 | Масленка | 1.2.Ц6хр | 11 |
