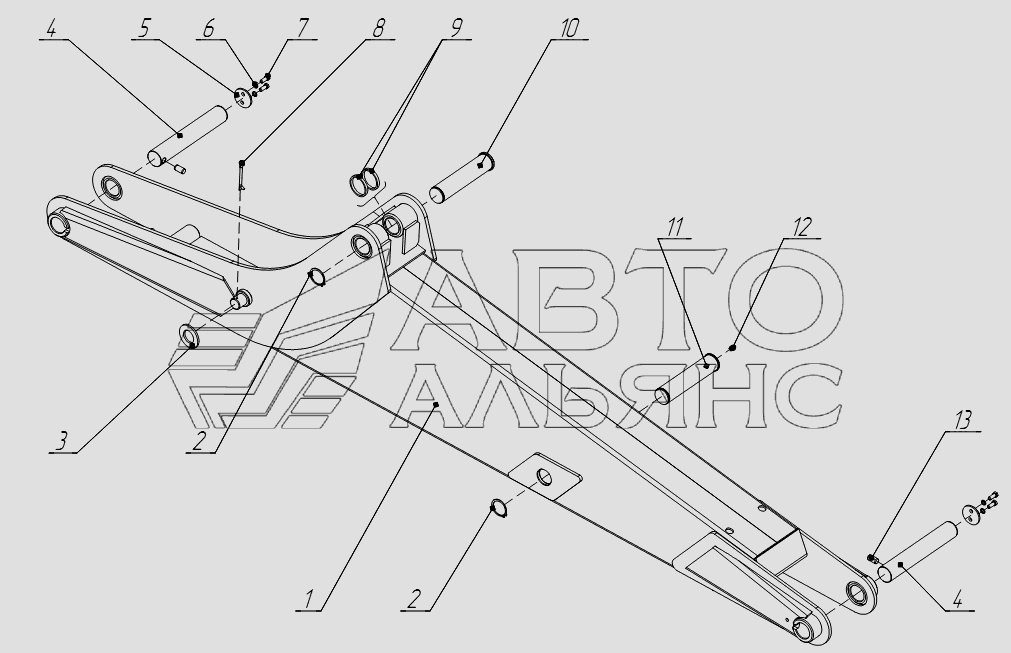

EA. Стрела
100%
Название детали
Стрела
Заводской номер
702ЕА.0205.100
Количество на модель
1
№
1
Название детали
Кольцо В
Заводской номер
В50
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
С.36.02Ст3.0115
Количество на модель
1
№
3
Название детали
Палец
Заводской номер
702ЕА.02.00.008
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
702ЕА.02.00.007-01
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
М10-6gх25.88.35.0115
Количество на модель
4
№
7
Название детали
Шплинт
Заводской номер
6,3х63.019
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
702ЕА.02.00.017
Количество на модель
2
№
9
Название детали
Палец
Заводской номер
702ЕА.02.00.005-02
Количество на модель
1
№
10
Название детали
Палец
Заводской номер
702ЕА.02.00.011А
Количество на модель
1
№
11
Название детали
Масленка
Заводской номер
1.2.Ц6.хр
Количество на модель
1
№
12
Название детали
Штифт
Заводской номер
2.16х30
Количество на модель
2
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стрела | 702ЕА.0205.100 | 1 | 1 | 1 | |||
| 2 | Кольцо В | В50 | 2 | 2 | 2 | |||
| 3 | Шайба | С.36.02Ст3.0115 | 1 | 1 | 3 | |||
| 4 | Палец | 702ЕА.02.00.008 | 2 | 2 | 4 | |||
| 5 | Шайба | 702ЕА.02.00.007-01 | 2 | 2 | 5 | |||
| 6 | Шайба | 10.65Г.0115 | 4 | 4 | 6 | |||
| 7 | Болт | М10-6gх25.88.35.0115 | 4 | 4 | 7 | |||
| 8 | Шплинт | 6,3х63.019 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | 702ЕА.02.00.017 | 2 | 2 | 9 | |||
| 10 | Палец | 702ЕА.02.00.005-02 | 1 | 1 | 10 | |||
| 11 | Палец | 702ЕА.02.00.011А | 1 | 1 | 11 | |||
| 12 | Масленка | 1.2.Ц6.хр | 1 | 1 | 12 | |||
| 13 | Штифт | 2.16х30 | 2 | 2 | 13 |
