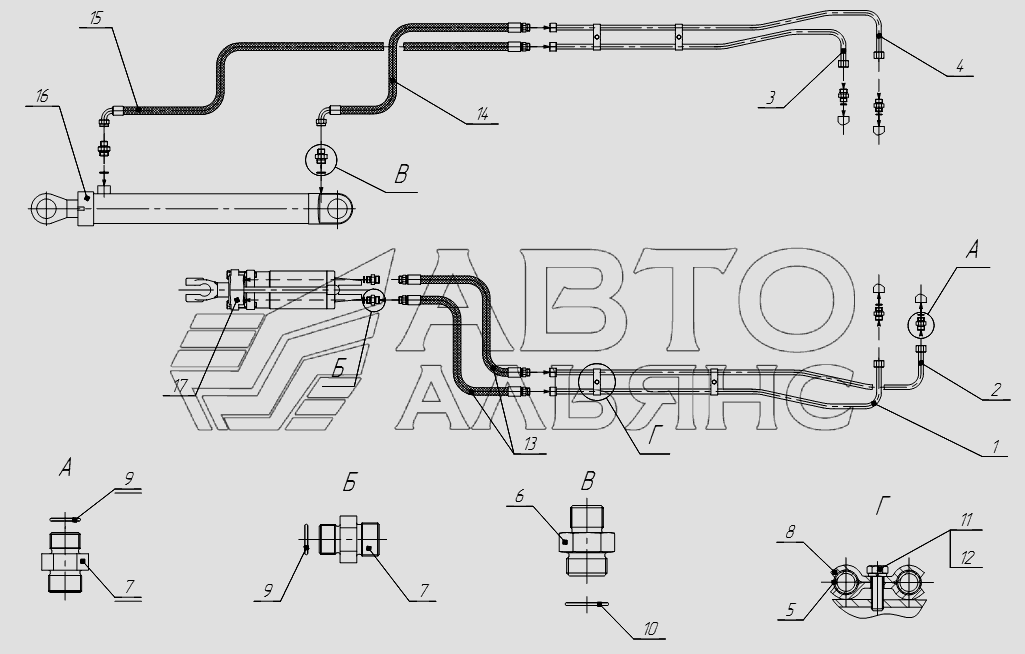

ЕВ.- Гидросистема
100%
Название детали
Трубопровод
Заводской номер
702ЕВ.01.00.720
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
702ЕВ.01.00.730
Количество на модель
1
№
2
Название детали
Трубопровод
Заводской номер
702EB.01.00.740
Количество на модель
1
№
3
Название детали
Трубопровод
Заводской номер
702ЕВ.01.00.750
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
702ЕА.02.12.701
Количество на модель
8
№
5
Название детали
Штуцер
Заводской номер
ПГУ1-01016
Количество на модель
2
№
6
Название детали
Штуцер
Заводской номер
ПГУ1-01037
Количество на модель
6
№
7
Название детали
Скоба
Заводской номер
ПДУ-09.001
Количество на модель
8
№
8
Название детали
Кольцо
Заводской номер
017-020-19-2-2
Количество на модель
6
№
9
Название детали
Кольцо
Заводской номер
024-029-30-2-2
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
М8-6gx25.88.35.0115
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
865Г.0115
Количество на модель
4
№
12
Название детали
Рукав
Заводской номер
2SNNP13x850А60J10
Количество на модель
2
№
13
Название детали
Рукав
Заводской номер
2SN№13x850A61J10
Количество на модель
1
№
14
Название детали
Рукав
Заводской номер
2SNNP13x1050А61J10
Количество на модель
1
№
15
Название детали
Гидроцилиндр
Заводской номер
КГЦ329-02.80-56-400
Количество на модель
1
№
16
Название детали
Гидроцилиндр
Заводской номер
Ц100х200-2
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровод | 702ЕВ.01.00.720 | 1 | 1 | 1 | |||
| 2 | Трубопровод | 702ЕВ.01.00.730 | 1 | 1 | 2 | |||
| 3 | Трубопровод | 702EB.01.00.740 | 1 | 1 | 3 | |||
| 4 | Трубопровод | 702ЕВ.01.00.750 | 1 | 1 | 4 | |||
| 5 | прокладка | 702ЕА.02.12.701 | 8 | 8 | 5 | |||
| 6 | Штуцер | ПГУ1-01016 | 2 | 2 | 6 | |||
| 7 | Штуцер | ПГУ1-01037 | 6 | 6 | 7 | |||
| 8 | Скоба | ПДУ-09.001 | 8 | 8 | 8 | |||
| 9 | Кольцо | 017-020-19-2-2 | 6 | 6 | 9 | |||
| 10 | Кольцо | 024-029-30-2-2 | 2 | 2 | 10 | |||
| 11 | Болт | М8-6gx25.88.35.0115 | 4 | 4 | 11 | |||
| 12 | Шайба | 865Г.0115 | 4 | 4 | 12 | |||
| 13 | Рукав | 2SNNP13x850А60J10 | 2 | 2 | 13 | |||
| 14 | Рукав | 2SN№13x850A61J10 | 1 | 1 | 14 | |||
| 15 | Рукав | 2SNNP13x1050А61J10 | 1 | 1 | 15 | |||
| 16 | Гидроцилиндр | КГЦ329-02.80-56-400 | 1 | 1 | 16 | |||
| 17 | Гидроцилиндр | Ц100х200-2 | 1 | 1 | 17 |
