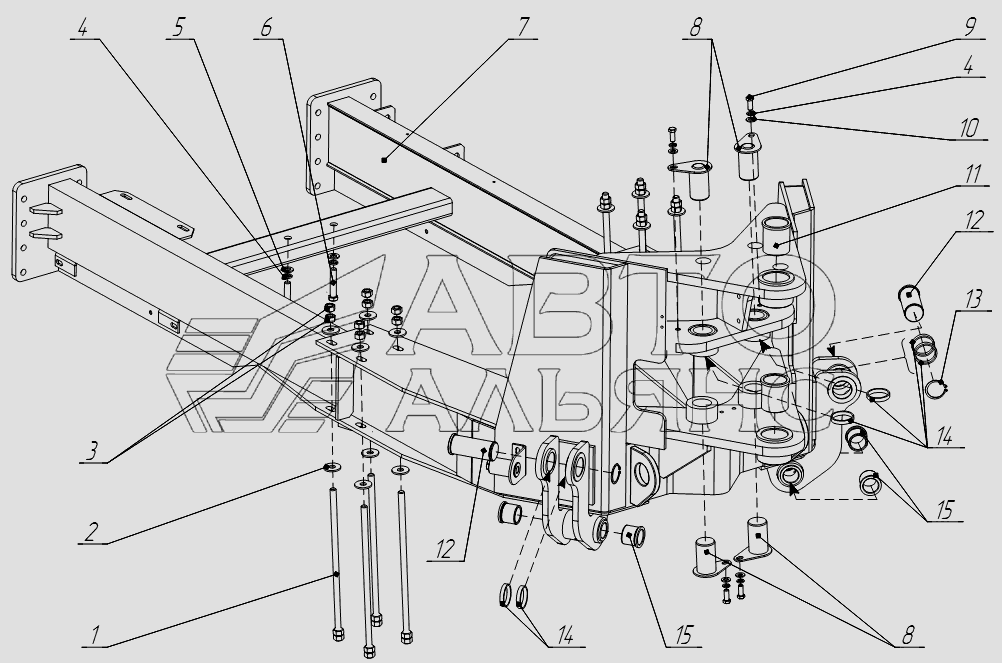

Е.В. Рама
100%
Название детали
Болт
Заводской номер
702ЕА.02.11.000
Количество на модель
8
№
1
Название детали
Шайба
Заводской номер
ПДУ-06.001
Количество на модель
16
№
2
Название детали
Орех
Заводской номер
М16-6Н.5.0115
Количество на модель
16
№
3
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
6
№
4
Название детали
Шайба
Заводской номер
С.16.02.Ст3.0115
Количество на модель
2
№
5
Название детали
Болт
Заводской номер
М16-6gх80.109.40Х.0115
Количество на модель
2
№
6
Название детали
Рама
Заводской номер
702ЕА.02.15.100В
Количество на модель
1
№
7
Название детали
Палец
Заводской номер
702ЕА.02.27.000
Количество на модель
4
№
8
Название детали
Болт
Заводской номер
М12-6gх30.88.35.0115
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
4
№
10
Название детали
Втулка
Заводской номер
702ЕА.02.01.001
Количество на модель
2
№
11
Название детали
Палец
Заводской номер
702ЕА.02.00.005
Количество на модель
2
№
12
Название детали
Кольцо В
Заводской номер
В50
Количество на модель
2
№
13
Название детали
КОЛЬЦО
Заводской номер
702ЕА.02.00.017-01
Количество на модель
6
№
14
Название детали
Втулка
Заводской номер
702ЕА.02.01.301
Количество на модель
4
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | 702ЕА.02.11.000 | 8 | 8 | 1 | |||
| 2 | Шайба | ПДУ-06.001 | 16 | 16 | 2 | |||
| 3 | Орех | М16-6Н.5.0115 | 16 | 16 | 3 | |||
| 4 | Шайба | 12.65Г.0115 | 6 | 6 | 4 | |||
| 5 | Шайба | С.16.02.Ст3.0115 | 2 | 2 | 5 | |||
| 6 | Болт | М16-6gх80.109.40Х.0115 | 2 | 2 | 6 | |||
| 7 | Рама | 702ЕА.02.15.100В | 1 | 1 | 7 | |||
| 8 | Палец | 702ЕА.02.27.000 | 4 | 4 | 8 | |||
| 9 | Болт | М12-6gх30.88.35.0115 | 4 | 4 | 9 | |||
| 10 | Шайба | С.12.02.Ст3.0115 | 4 | 4 | 10 | |||
| 11 | Втулка | 702ЕА.02.01.001 | 2 | 2 | 11 | |||
| 12 | Палец | 702ЕА.02.00.005 | 2 | 2 | 12 | |||
| 13 | Кольцо В | В50 | 2 | 2 | 13 | |||
| 14 | КОЛЬЦО | 702ЕА.02.00.017-01 | 6 | 6 | 14 | |||
| 15 | Втулка | 702ЕА.02.01.301 | 4 | 4 | 15 |
