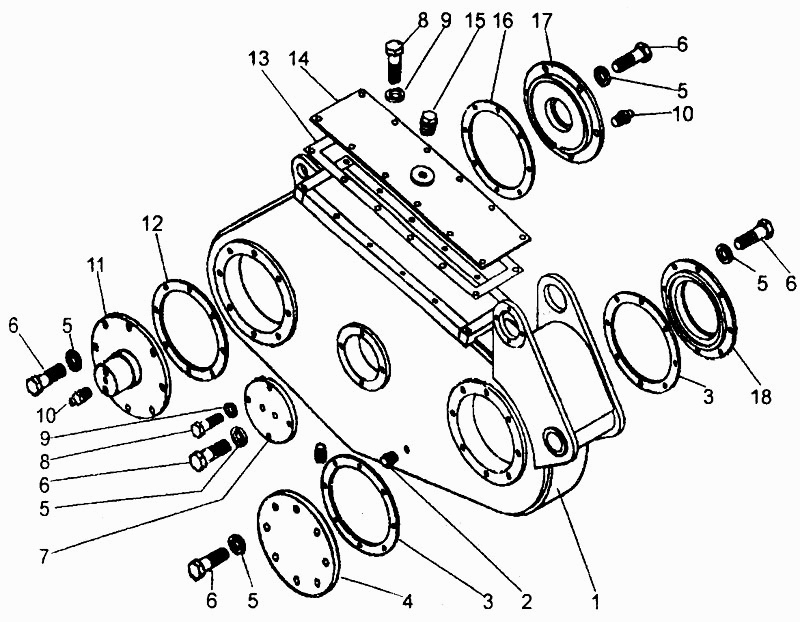

Редуктор привода рабочего органа
100%
Название детали
корпус
Заводской номер
8047А.02.01.100
Количество на модель
1
№
1
Название детали
Пробка
Заводской номер
"2-1/4""22-16418"
Количество на модель
2
№
2
Название детали
прокладка
Заводской номер
8047А.02.01.007
Количество на модель
2
№
3
Название детали
Крышка
Заводской номер
8047А.02.01.003
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
24
№
5
Название детали
Болт
Заводской номер
10х25.7796
Количество на модель
24
№
6
Название детали
Крышка
Заводской номер
8047.02.01.021
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
М8х207796
Количество на модель
24
№
8
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
24
№
9
Название детали
Масленка
Заводской номер
1.3.01.19853
Количество на модель
2
№
10
Название детали
Вот
Заводской номер
8047.02.01.025
Количество на модель
1
№
11
Название детали
прокладка
Заводской номер
8047А.02.01.004
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
8047.02.01.026
Количество на модель
1
№
13
Название детали
Крышка
Заводской номер
8047.02.01.300
Количество на модель
1
№
14
Название детали
Пробка- сапун
Заводской номер
ТО-18А.02.04.008
Количество на модель
1
№
15
Название детали
прокладка
Заводской номер
8047.02.01.005
Количество на модель
1
№
16
Название детали
Крышка
Заводской номер
8047.02.01.001
Количество на модель
1
№
17
Название детали
Крышка
Заводской номер
8047А.02.01.005
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | корпус | 8047А.02.01.100 | 1 | 1 | 1 | |||
| 2 | Пробка | "2-1/4""22-16418" | 2 | 2 | 2 | |||
| 3 | прокладка | 8047А.02.01.007 | 2 | 2 | 3 | |||
| 4 | Крышка | 8047А.02.01.003 | 1 | 1 | 4 | |||
| 5 | Шайба | 10.6402 | 24 | 24 | 5 | |||
| 6 | Болт | 10х25.7796 | 24 | 24 | 6 | |||
| 7 | Крышка | 8047.02.01.021 | 1 | 1 | 7 | |||
| 8 | Болт | М8х207796 | 24 | 24 | 8 | |||
| 9 | Шайба | 8.6402 | 24 | 24 | 9 | |||
| 10 | Масленка | 1.3.01.19853 | 2 | 2 | 10 | |||
| 11 | Вот | 8047.02.01.025 | 1 | 1 | 11 | |||
| 12 | прокладка | 8047А.02.01.004 | 1 | 1 | 12 | |||
| 13 | прокладка | 8047.02.01.026 | 1 | 1 | 13 | |||
| 14 | Крышка | 8047.02.01.300 | 1 | 1 | 14 | |||
| 15 | Пробка- сапун | ТО-18А.02.04.008 | 1 | 1 | 15 | |||
| 16 | прокладка | 8047.02.01.005 | 1 | 1 | 16 | |||
| 17 | Крышка | 8047.02.01.001 | 1 | 1 | 17 | |||
| 18 | Крышка | 8047А.02.01.005 | 1 | 1 | 18 |
