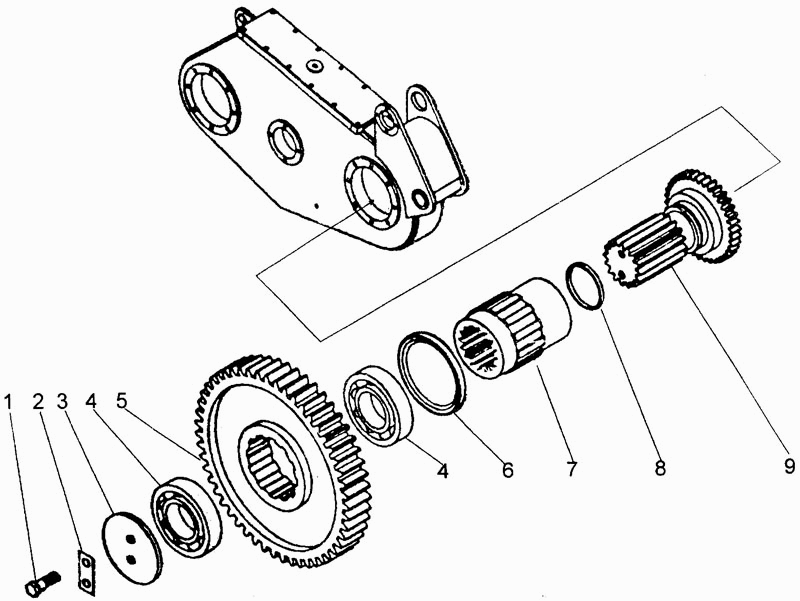

Редуктор привода рабочего органа
100%
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
2
№
1
Название детали
Стопорная пластина
Заводской номер
8047.02.01.013
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
8047А.02.01.002
Количество на модель
2
№
3
Название детали
Подшипник
Заводской номер
216.8338
Количество на модель
2
№
4
Название детали
Зубчатое колесо
Заводской номер
8047А.02.01.001
Количество на модель
1
№
5
Название детали
Манжета
Заводской номер
1.1-80х105-3.8752
Количество на модель
1
№
6
Название детали
ВАЛ
Заводской номер
8047А.02.01.006
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
055-060-30.9833
Количество на модель
1
№
8
Название детали
ВАЛ
Заводской номер
8047А.02.01.008
Количество на модель
1
№
9
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М10х25.7796 | 2 | 2 | 1 | |||
| 2 | Стопорная пластина | 8047.02.01.013 | 2 | 2 | 2 | |||
| 3 | Шайба | 8047А.02.01.002 | 2 | 2 | 3 | |||
| 4 | Подшипник | 216.8338 | 2 | 2 | 4 | |||
| 5 | Зубчатое колесо | 8047А.02.01.001 | 1 | 1 | 5 | |||
| 6 | Манжета | 1.1-80х105-3.8752 | 1 | 1 | 6 | |||
| 7 | ВАЛ | 8047А.02.01.006 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | 055-060-30.9833 | 1 | 1 | 8 | |||
| 9 | ВАЛ | 8047А.02.01.008 | 1 | 1 | 9 |
