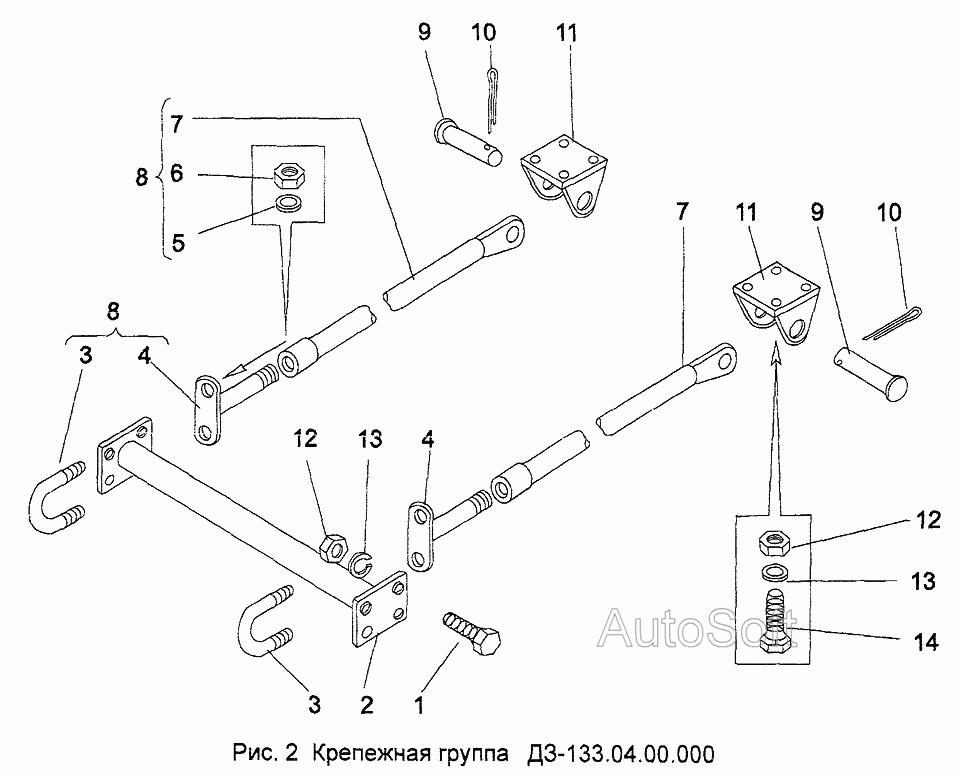

Крепежная группа
100%
Название детали
Болт
Заводской номер
М16х32.7796
Количество на модель
8
№
1
Название детали
Кронштейн
Заводской номер
ДЗ-133.04.00.000
Количество на модель
1
№
2
Название детали
Скоба
Заводской номер
ДЗ-133.00.01.002
Количество на модель
2
№
3
Название детали
Вилка
Заводской номер
ДЗ-133.00.01.300
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
4
№
5
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
4
№
6
Название детали
Тяга
Заводской номер
ДЗ-133.00.01.100
Количество на модель
2
№
7
Название детали
Тяга
Заводской номер
ДЗ-133.00.01.000
Количество на модель
2
№
8
Название детали
Штырь
Заводской номер
ДЗ-133.00.01.004
Количество на модель
2
№
9
Название детали
Шплинт
Заводской номер
6,3х50.397
Количество на модель
2
№
10
Название детали
Кронштейн
Заводской номер
ДЗ-133.05.00.000
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
ДЗ-133.00.00.007
Количество на модель
8
№
14
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М16х32.7796 | 8 | 8 | 1 | |||
| 2 | Кронштейн | ДЗ-133.04.00.000 | 1 | 1 | 2 | |||
| 3 | Скоба | ДЗ-133.00.01.002 | 2 | 2 | 3 | |||
| 4 | Вилка | ДЗ-133.00.01.300 | 2 | 2 | 4 | |||
| 5 | Шайба | 16.6402 | 4 | 4 | 5 | |||
| 6 | Орех | М16.5915 | 4 | 4 | 6 | |||
| 7 | Тяга | ДЗ-133.00.01.100 | 2 | 2 | 7 | |||
| 8 | Тяга | ДЗ-133.00.01.000 | 2 | 2 | 8 | |||
| 9 | Штырь | ДЗ-133.00.01.004 | 2 | 2 | 9 | |||
| 10 | Шплинт | 6,3х50.397 | 2 | 2 | 10 | |||
| 11 | Кронштейн | ДЗ-133.05.00.000 | 2 | 2 | 11 | |||
| 14 | Болт | ДЗ-133.00.00.007 | 8 | 8 | 14 |
