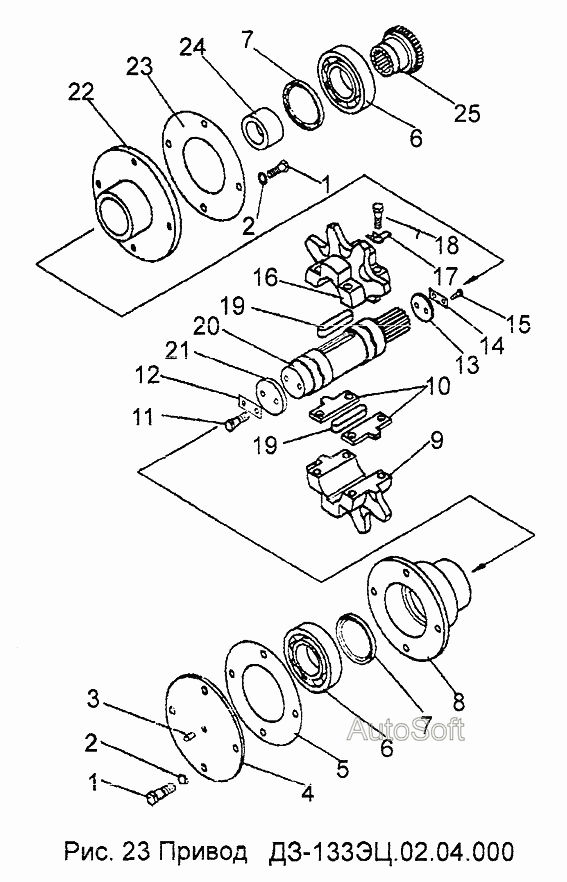

Привод
100%
Название детали
Болт
Заводской номер
М16х45.7796
Количество на модель
8
№
1
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
8
№
2
Название детали
Масленка
Заводской номер
1.3.С6.19853
Количество на модель
1
№
3
Название детали
Крышка
Заводской номер
ДЗ-133ЭЦ.02.04.005
Количество на модель
1
№
4
Название детали
прокладка
Заводской номер
ДЗ-133ЭЦ.02.04.011
Количество на модель
1
№
5
Название детали
Подшипник
Заводской номер
3516.5721
Количество на модель
2
№
6
Название детали
Манжета
Заводской номер
2.1-90х120.8752
Количество на модель
2
№
7
Название детали
корпус
Заводской номер
ДЗ-133ЭЦ.02.04.002
Количество на модель
1
№
8
Название детали
Звездочка
Заводской номер
ДЗ-133ЭЦ.02.04.102
Количество на модель
1
№
9
Название детали
Шайба
Заводской номер
ДЗ-133ЭЦ.02.04.103
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
М12х30.7796
Количество на модель
2
№
11
Название детали
Стопорная пластина
Заводской номер
ДЗ-133ЭЦ.02.04.007
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
ДЗ-133ЭЦ.02.04.034
Количество на модель
1
№
13
Название детали
Стопорная пластина
Заводской номер
ДЗ-133ЭЦ.02.04.033
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
2
№
15
Название детали
Звездочка
Заводской номер
ДЗ-133ЭЦ.02.04.101
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
16.13463
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
М16х70.7798
Количество на модель
4
№
18
Название детали
шпонка
Заводской номер
22х14х110.23360
Количество на модель
2
№
19
Название детали
ВАЛ
Заводской номер
ДЗ-133ЭЦ.02.04.001
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
ДЗ-133ЭЦ.02.04.008
Количество на модель
1
№
21
Название детали
корпус
Заводской номер
ДЗ-133ЭЦ.02.04.004
Количество на модель
1
№
22
Название детали
прокладка
Заводской номер
ДЗ-133ЭЦ.02.04.012
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
ДЗ-133ЭЦ.02.04.006
Количество на модель
1
№
24
Название детали
Полумуфта
Заводской номер
ДЗ-133ЭЦ.02.04.009
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М16х45.7796 | 8 | 8 | 1 | |||
| 2 | Шайба | 16.6402 | 8 | 8 | 2 | |||
| 3 | Масленка | 1.3.С6.19853 | 1 | 1 | 3 | |||
| 4 | Крышка | ДЗ-133ЭЦ.02.04.005 | 1 | 1 | 4 | |||
| 5 | прокладка | ДЗ-133ЭЦ.02.04.011 | 1 | 1 | 5 | |||
| 6 | Подшипник | 3516.5721 | 2 | 2 | 6 | |||
| 7 | Манжета | 2.1-90х120.8752 | 2 | 2 | 7 | |||
| 8 | корпус | ДЗ-133ЭЦ.02.04.002 | 1 | 1 | 8 | |||
| 9 | Звездочка | ДЗ-133ЭЦ.02.04.102 | 1 | 1 | 9 | |||
| 10 | Шайба | ДЗ-133ЭЦ.02.04.103 | 2 | 2 | 10 | |||
| 11 | Болт | М12х30.7796 | 2 | 2 | 11 | |||
| 12 | Стопорная пластина | ДЗ-133ЭЦ.02.04.007 | 1 | 1 | 12 | |||
| 13 | Шайба | ДЗ-133ЭЦ.02.04.034 | 1 | 1 | 13 | |||
| 14 | Стопорная пластина | ДЗ-133ЭЦ.02.04.033 | 1 | 1 | 14 | |||
| 15 | Болт | М10х25.7796 | 2 | 2 | 15 | |||
| 16 | Звездочка | ДЗ-133ЭЦ.02.04.101 | 1 | 1 | 16 | |||
| 17 | Шайба | 16.13463 | 4 | 4 | 17 | |||
| 18 | Болт | М16х70.7798 | 4 | 4 | 18 | |||
| 19 | шпонка | 22х14х110.23360 | 2 | 2 | 19 | |||
| 20 | ВАЛ | ДЗ-133ЭЦ.02.04.001 | 1 | 1 | 20 | |||
| 21 | Шайба | ДЗ-133ЭЦ.02.04.008 | 1 | 1 | 21 | |||
| 22 | корпус | ДЗ-133ЭЦ.02.04.004 | 1 | 1 | 22 | |||
| 23 | прокладка | ДЗ-133ЭЦ.02.04.012 | 1 | 1 | 23 | |||
| 24 | Втулка | ДЗ-133ЭЦ.02.04.006 | 1 | 1 | 24 | |||
| 25 | Полумуфта | ДЗ-133ЭЦ.02.04.009 | 1 | 1 | 25 |
