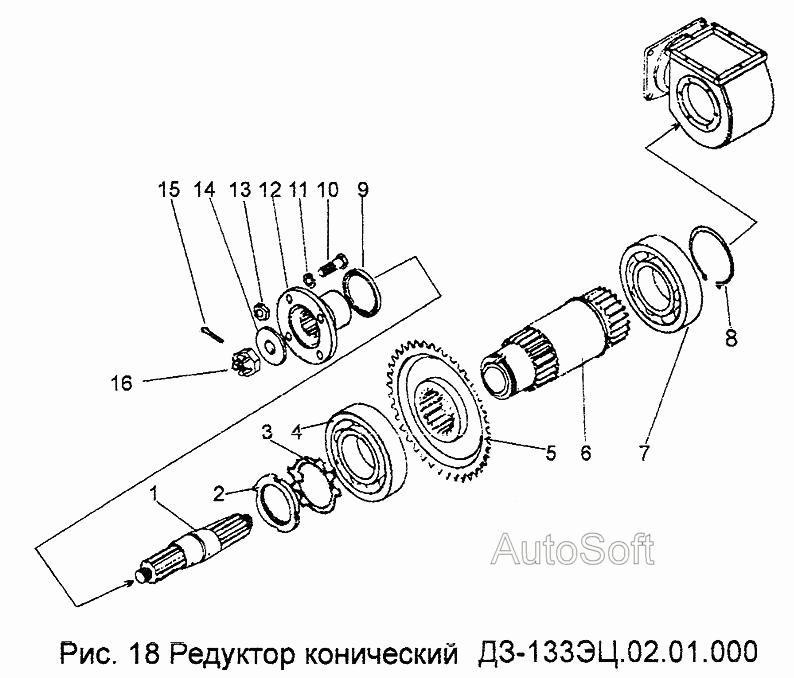

Редуктор
100%
Название детали
ВАЛ
Заводской номер
ДЗ-133ЭЦ.02.01.006
Количество на модель
2
№
1
Название детали
Орех
Заводской номер
2М68х2.11871
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
68.11872
Количество на модель
2
№
3
Название детали
Подшипник
Заводской номер
314.8338
Количество на модель
1
№
4
Название детали
Шестерня
Заводской номер
ДЗ-133ЭЦ.02.01.017
Количество на модель
1
№
5
Название детали
ВАЛ
Заводской номер
ДЗ-133ЭЦ.02.01.300
Количество на модель
1
№
6
Название детали
Подшипник
Заводской номер
216.8338
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
В80.13942
Количество на модель
1
№
8
Название детали
Манжета
Заводской номер
11-55х80.8752
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
ДЗ-133ЭЦ.02.00.002
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
1
№
11
Название детали
Фланец
Заводской номер
ДЗ-133ЭЦ.02.01.022-01
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
М12х1,25.5915
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
ДЗ-133ЭЦ.02.01.007
Количество на модель
4
№
14
Название детали
Шплинт
Заводской номер
4х40.397
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
М20х1,5.5919
Количество на модель
4
№
16
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | ВАЛ | ДЗ-133ЭЦ.02.01.006 | 2 | 2 | 1 | |||
| 2 | Орех | 2М68х2.11871 | 2 | 2 | 2 | |||
| 3 | Шайба | 68.11872 | 2 | 2 | 3 | |||
| 4 | Подшипник | 314.8338 | 1 | 1 | 4 | |||
| 5 | Шестерня | ДЗ-133ЭЦ.02.01.017 | 1 | 1 | 5 | |||
| 6 | ВАЛ | ДЗ-133ЭЦ.02.01.300 | 1 | 1 | 6 | |||
| 7 | Подшипник | 216.8338 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | В80.13942 | 1 | 1 | 8 | |||
| 9 | Манжета | 11-55х80.8752 | 1 | 1 | 9 | |||
| 10 | Болт | ДЗ-133ЭЦ.02.00.002 | 1 | 1 | 10 | |||
| 11 | Шайба | 12.6402 | 1 | 1 | 11 | |||
| 12 | Фланец | ДЗ-133ЭЦ.02.01.022-01 | 1 | 1 | 12 | |||
| 13 | Гайка | М12х1,25.5915 | 4 | 4 | 13 | |||
| 14 | Шайба | ДЗ-133ЭЦ.02.01.007 | 4 | 4 | 14 | |||
| 15 | Шплинт | 4х40.397 | 1 | 1 | 15 | |||
| 16 | Гайка | М20х1,5.5919 | 4 | 4 | 16 |
