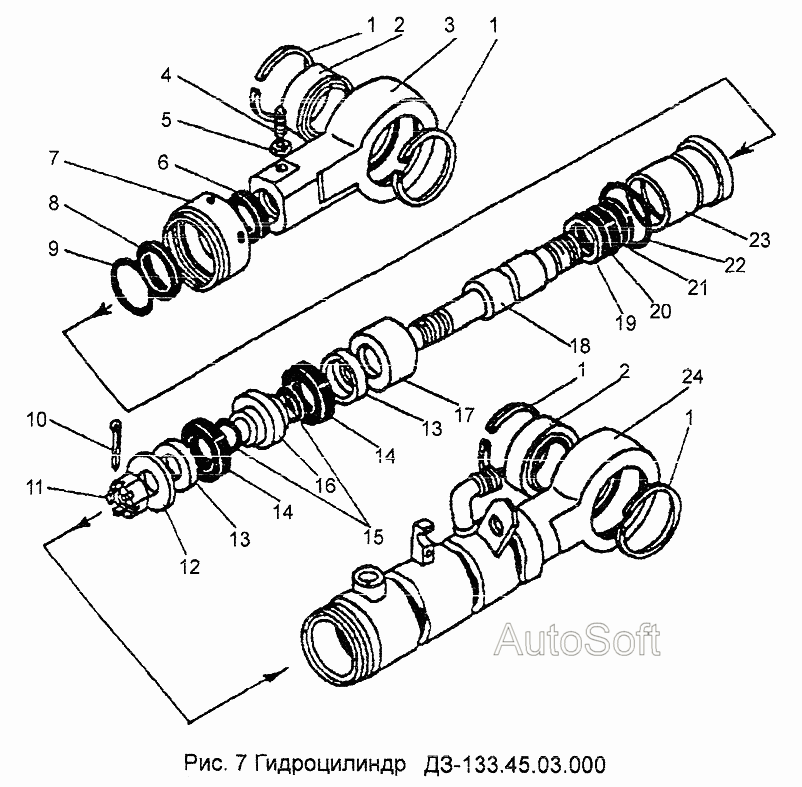

Гидроцилиндр
100%
Название детали
КОЛЬЦО
Заводской номер
Б62.13943
Количество на модель
2
№
1
Название детали
Подшипник
Заводской номер
ШС40.3635
Количество на модель
2
№
2
Название детали
Проушина
Заводской номер
ДЗ-133.45.03.006
Количество на модель
1
№
3
Название детали
Винт
Заводской номер
ВМ10х25.1476
Количество на модель
1
№
4
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
1
№
5
Название детали
Слив масла
Заводской номер
ДЗ-133.45.03.002
Количество на модель
1
№
6
Название детали
Орех
Заводской номер
ДЗ-133.45.03.005
Количество на модель
1
№
7
Название детали
КОЛЬЦО
Заводской номер
ДЗ-133.45.03.009
Количество на модель
1
№
8
Название детали
КОЛЬЦО
Заводской номер
032-040-46.9833
Количество на модель
1
№
9
Название детали
Шплинт
Заводской номер
4х40.397
Количество на модель
1
№
10
Название детали
Орех
Заводской номер
2М20х1,5.5918
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
Д3-133.45.02.000
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
ДЗ-133.45.02.001
Количество на модель
2
№
13
Название детали
Манжета
Заводской номер
3-50х3014896
Количество на модель
2
№
14
Название детали
Кольца
Заводской номер
021-025-25.9833
Количество на модель
2
№
15
Название детали
Поршень
Заводской номер
ДЗ-133.45.02.004
Количество на модель
1
№
16
Название детали
Втулка
Заводской номер
ДЗ-133.45.03.001
Количество на модель
1
№
17
Название детали
Поршневой шток
Заводской номер
ДЗ-133.45.03.003
Количество на модель
1
№
18
Название детали
КОЛЬЦО
Заводской номер
Б42.13941
Количество на модель
1
№
19
Название детали
Манжета
Заводской номер
1-42х32.14896
Количество на модель
1
№
20
Название детали
КОЛЬЦО
Заводской номер
ДЗ-133.45.03.008
Количество на модель
1
№
21
Название детали
КОЛЬЦО
Заводской номер
045-050-30.9833
Количество на модель
1
№
22
Название детали
Втулка
Заводской номер
ДЗ-133.45.03.004
Количество на модель
1
№
23
Название детали
Цилиндр
Заводской номер
ДЗ-133.45.03.100
Количество на модель
1
№
24
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КОЛЬЦО | Б62.13943 | 2 | 2 | 1 | |||
| 2 | Подшипник | ШС40.3635 | 2 | 2 | 2 | |||
| 3 | Проушина | ДЗ-133.45.03.006 | 1 | 1 | 3 | |||
| 4 | Винт | ВМ10х25.1476 | 1 | 1 | 4 | |||
| 5 | Гайка | М10.5915 | 1 | 1 | 5 | |||
| 6 | Слив масла | ДЗ-133.45.03.002 | 1 | 1 | 6 | |||
| 7 | Орех | ДЗ-133.45.03.005 | 1 | 1 | 7 | |||
| 8 | КОЛЬЦО | ДЗ-133.45.03.009 | 1 | 1 | 8 | |||
| 9 | КОЛЬЦО | 032-040-46.9833 | 1 | 1 | 9 | |||
| 10 | Шплинт | 4х40.397 | 1 | 1 | 10 | |||
| 11 | Орех | 2М20х1,5.5918 | 1 | 1 | 11 | |||
| 12 | Шайба | Д3-133.45.02.000 | 1 | 1 | 12 | |||
| 13 | Втулка | ДЗ-133.45.02.001 | 2 | 2 | 13 | |||
| 14 | Манжета | 3-50х3014896 | 2 | 2 | 14 | |||
| 15 | Кольца | 021-025-25.9833 | 2 | 2 | 15 | |||
| 16 | Поршень | ДЗ-133.45.02.004 | 1 | 1 | 16 | |||
| 17 | Втулка | ДЗ-133.45.03.001 | 1 | 1 | 17 | |||
| 18 | Поршневой шток | ДЗ-133.45.03.003 | 1 | 1 | 18 | |||
| 19 | КОЛЬЦО | Б42.13941 | 1 | 1 | 19 | |||
| 20 | Манжета | 1-42х32.14896 | 1 | 1 | 20 | |||
| 21 | КОЛЬЦО | ДЗ-133.45.03.008 | 1 | 1 | 21 | |||
| 22 | КОЛЬЦО | 045-050-30.9833 | 1 | 1 | 22 | |||
| 23 | Втулка | ДЗ-133.45.03.004 | 1 | 1 | 23 | |||
| 24 | Цилиндр | ДЗ-133.45.03.100 | 1 | 1 | 24 |
