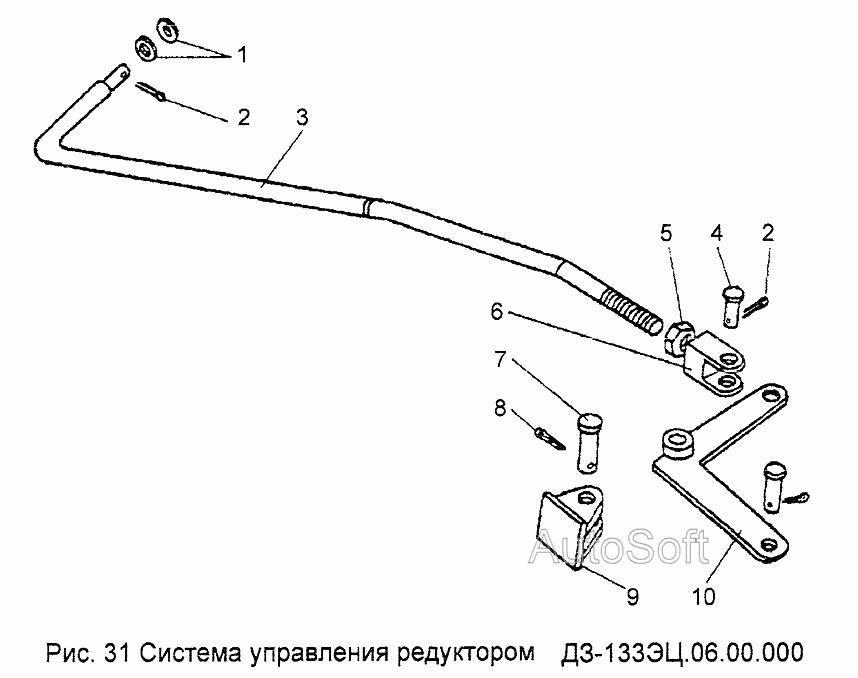

Система управления редуктором
100%
Название детали
Шайба
Заводской номер
10.11371
Количество на модель
2
№
1
Название детали
Шплинт
Заводской номер
3,2х20.397
Количество на модель
3
№
2
Название детали
Тяга
Заводской номер
ДЗ-133ЭЦ.06.00.001
Количество на модель
1
№
3
Название детали
Шкворень
Заводской номер
12х32.0N025-196-63
Количество на модель
2
№
4
Название детали
Гайка
Заводской номер
М12х1,25.5915
Количество на модель
1
№
5
Название детали
Вилка
Заводской номер
50-3502203
Количество на модель
1
№
6
Название детали
Шкворень
Заводской номер
ДЗ-133ЭЦ.06.00.002
Количество на модель
1
№
7
Название детали
Шплинт
Заводской номер
4х25.397
Количество на модель
1
№
8
Название детали
Кронштейн
Заводской номер
ДЗ-133ЭЦ.06.01.000
Количество на модель
1
№
9
Название детали
Рычаг
Заводской номер
ДЗ-133ЭЦ.06.02.000
Количество на модель
1
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 10.11371 | 2 | 2 | 1 | |||
| 2 | Шплинт | 3,2х20.397 | 3 | 3 | 2 | |||
| 3 | Тяга | ДЗ-133ЭЦ.06.00.001 | 1 | 1 | 3 | |||
| 4 | Шкворень | 12х32.0N025-196-63 | 2 | 2 | 4 | |||
| 5 | Гайка | М12х1,25.5915 | 1 | 1 | 5 | |||
| 6 | Вилка | 50-3502203 | 1 | 1 | 6 | |||
| 7 | Шкворень | ДЗ-133ЭЦ.06.00.002 | 1 | 1 | 7 | |||
| 8 | Шплинт | 4х25.397 | 1 | 1 | 8 | |||
| 9 | Кронштейн | ДЗ-133ЭЦ.06.01.000 | 1 | 1 | 9 | |||
| 10 | Рычаг | ДЗ-133ЭЦ.06.02.000 | 1 | 1 | 10 |
