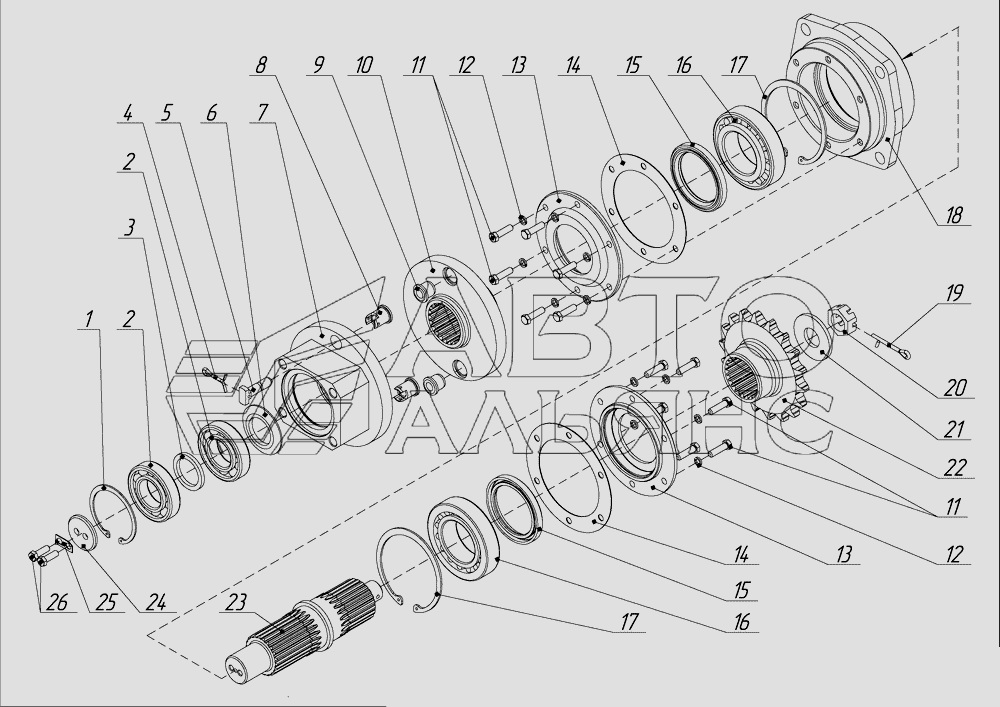

ЗВЕЗДОЧКА ВЕДУЩАЯ А
100%
Название детали
КОЛЬЦО
Заводской номер
В80.65Г
Количество на модель
1
№
1
Название детали
Подшипник
Заводской номер
208
Количество на модель
2
№
2
Название детали
КОЛЬЦО
Заводской номер
9211А1.10.07.003
Количество на модель
1
№
3
Название детали
Шплинт
Заводской номер
4х32..019
Количество на модель
1
№
4
Название детали
Штифт
Заводской номер
СНФ-200.10.00.009
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
9211АП0.07.005
Количество на модель
1
№
6
Название детали
корпус
Заводской номер
9211АП0.07.401
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
СНФ-200.10.11.001
Количество на модель
2
№
8
Название детали
Втулка
Заводской номер
СНФ-200.10.03.311
Количество на модель
2
№
9
Название детали
Фланец
Заводской номер
9211А1.10.07.301
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М8х30.88.35.0115
Количество на модель
12
№
11
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
12
№
12
Название детали
Крышка
Заводской номер
9211А1.10.07.006
Количество на модель
2
№
13
Название детали
прокладка
Заводской номер
9211АП0.07.012
Количество на модель
2
№
14
Название детали
Манжета
Заводской номер
1.1-70х95-3
Количество на модель
2
№
15
Название детали
Подшипник
Заводской номер
7512А
Количество на модель
2
№
16
Название детали
КОЛЬЦО
Заводской номер
В110.65Г
Количество на модель
2
№
17
Название детали
корпус
Заводской номер
9211АП0.07.007
Количество на модель
1
№
18
Название детали
Шплинт х
Заводской номер
5х50.019
Количество на модель
1
№
19
Название детали
Орех
Заводской номер
Д-565.3910-32
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
9211А1.10.07.011
Количество на модель
1
№
21
Название детали
Звездочка
Заводской номер
9211А1.10.07.013
Количество на модель
1
№
22
Название детали
ВАЛ
Заводской номер
9211А1.10.07.009
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
9211А1.10.07.004
Количество на модель
1
№
24
Название детали
Стопорная пластина
Заводской номер
9211А1.10.07.014
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
М8х25.88.35.0115
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | КОЛЬЦО | В80.65Г | 1 | 1 | 1 | |||
| 2 | Подшипник | 208 | 2 | 2 | 2 | |||
| 3 | КОЛЬЦО | 9211А1.10.07.003 | 1 | 1 | 3 | |||
| 4 | Шплинт | 4х32..019 | 1 | 1 | 4 | |||
| 5 | Штифт | СНФ-200.10.00.009 | 1 | 1 | 5 | |||
| 6 | Шайба | 9211АП0.07.005 | 1 | 1 | 6 | |||
| 7 | корпус | 9211АП0.07.401 | 1 | 1 | 7 | |||
| 8 | Втулка | СНФ-200.10.11.001 | 2 | 2 | 8 | |||
| 9 | Втулка | СНФ-200.10.03.311 | 2 | 2 | 9 | |||
| 10 | Фланец | 9211А1.10.07.301 | 1 | 1 | 10 | |||
| 11 | Болт | М8х30.88.35.0115 | 12 | 12 | 11 | |||
| 12 | Шайба | 8.65Г.0115 | 12 | 12 | 12 | |||
| 13 | Крышка | 9211А1.10.07.006 | 2 | 2 | 13 | |||
| 14 | прокладка | 9211АП0.07.012 | 2 | 2 | 14 | |||
| 15 | Манжета | 1.1-70х95-3 | 2 | 2 | 15 | |||
| 16 | Подшипник | 7512А | 2 | 2 | 16 | |||
| 17 | КОЛЬЦО | В110.65Г | 2 | 2 | 17 | |||
| 18 | корпус | 9211АП0.07.007 | 1 | 1 | 18 | |||
| 19 | Шплинт х | 5х50.019 | 1 | 1 | 19 | |||
| 20 | Орех | Д-565.3910-32 | 1 | 1 | 20 | |||
| 21 | Шайба | 9211А1.10.07.011 | 1 | 1 | 21 | |||
| 22 | Звездочка | 9211А1.10.07.013 | 1 | 1 | 22 | |||
| 23 | ВАЛ | 9211А1.10.07.009 | 1 | 1 | 23 | |||
| 24 | Шайба | 9211А1.10.07.004 | 1 | 1 | 24 | |||
| 25 | Стопорная пластина | 9211А1.10.07.014 | 1 | 1 | 25 | |||
| 26 | Болт | М8х25.88.35.0115 | 2 | 2 | 26 |
