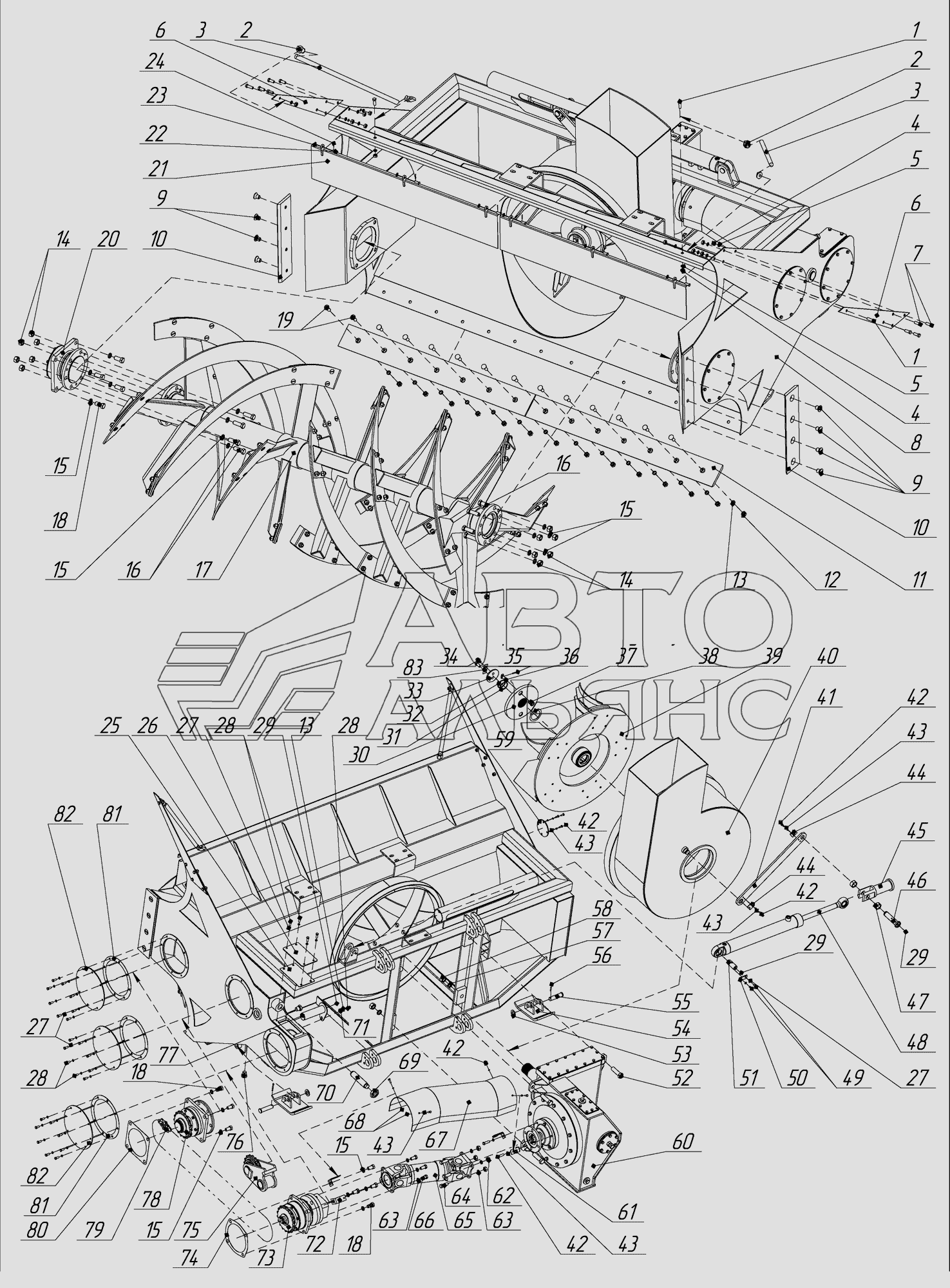

Рабочий орган
100%
Название детали
Болт
Заводской номер
М10-6gх30.88.35.0115
Количество на модель
4
№
1
Название детали
Наконечник
Заводской номер
Д-902.10.13.002
Количество на модель
4
№
2
Название детали
Тяга
Заводской номер
9211А1.10.00.031
Количество на модель
2
№
3
Название детали
Орех
Заводской номер
М10-6Н.8.35.0115
Количество на модель
12
№
4
Название детали
Шайба
Заводской номер
10.65Г.0115
Количество на модель
12
№
5
Название детали
Нож верхний
Заводской номер
9211А1.10.00.011
Количество на модель
2
№
6
Название детали
Болт
Заводской номер
М10-6gх25.88.35.0115
Количество на модель
8
№
7
Название детали
корпус
Заводской номер
9211А1.10.02.000
Количество на модель
1
№
8
Название детали
Винт
Заводской номер
В.М16-6gх30.46.0115
Количество на модель
8
№
9
Название детали
Нож боковой
Заводской номер
9211А1.10.00.013
Количество на модель
2
№
10
Название детали
Нож
Заводской номер
9211А1.10.00.002
Количество на модель
2
№
11
Название детали
Орех
Заводской номер
М12-6Н.8.35.0115
Количество на модель
14
№
12
Название детали
Шайба
Заводской номер
12.65Г.0115
Количество на модель
15
№
13
Название детали
Орех
Заводской номер
М16-6Н.8.35.0115
Количество на модель
12
№
14
Название детали
Шайба
Заводской номер
16.65Г.0115
Количество на модель
24
№
15
Название детали
Болт
Заводской номер
М16-6gх45.88.35.0115
Количество на модель
12
№
16
Название детали
Фреза
Заводской номер
9211А1.10.03.000
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
М16-6gх35.88.35.0115
Количество на модель
12
№
18
Название детали
Болт
Заводской номер
М12-8gх35.88.35.0115
Количество на модель
14
№
19
Название детали
Опора фрезы
Заводской номер
9211А1.10.15.000Б
Количество на модель
1
№
20
Название детали
Экран
Заводской номер
9211А1.10.12.000
Количество на модель
2
№
21
Название детали
Вот
Заводской номер
6-8b12х22.СтЗкп.
Количество на модель
6
№
22
Название детали
Шайба
Заводской номер
С8.02Ст30115
Количество на модель
6
№
23
Название детали
Шплинт
Заводской номер
2х16.019
Количество на модель
6
№
24
Название детали
прокладка
Заводской номер
9211А1.10.00.026
Количество на модель
1
№
25
Название детали
Крышка
Заводской номер
9211А1.10.00.019
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
8.65Г.0115
Количество на модель
30
№
27
Название детали
Болт
Заводской номер
М8-6gх20.88.35.0115
Количество на модель
29
№
28
Название детали
Масленка
Заводской номер
1,3Ц6
Количество на модель
3
№
29
Название детали
Фланец
Заводской номер
9211А1.10.00.014
Количество на модель
1
№
30
Название детали
КОЛЬЦО
Заводской номер
9211А1.10.00.028
Количество на модель
1
№
31
Название детали
КОЛЬЦО
Заводской номер
9211А1.10.00.028-01
Количество на модель
1
№
32
Название детали
Шайба
Заводской номер
9211А1.10.00.016
Количество на модель
1
№
33
Название детали
Болт
Заводской номер
М12-6gх25.88.35.0115
Количество на модель
2
№
34
Название детали
Шплинт
Заводской номер
4х32.019
Количество на модель
1
№
35
Название детали
Штифт
Заводской номер
СНФ-200.10.00.009
Количество на модель
1
№
36
Название детали
Втулка
Заводской номер
СНФ-200.10.11.001
Количество на модель
2
№
37
Название детали
КОЛЬЦО
Заводской номер
9211А1.10.00.015
Количество на модель
1
№
38
Название детали
Ротор
Заводской номер
9211А1.10.05.000
Количество на модель
1
№
39
Название детали
Кожух ротора
Заводской номер
9211А1.10.04.000
Количество на модель
1
№
40
Название детали
Тяга
Заводской номер
9211А1.10.00.012
Количество на модель
1
№
41
Название детали
Болт
Заводской номер
М6-6gх16.88.35.0115
Количество на модель
14
№
42
Название детали
Шайба
Заводской номер
6.65Г.0115
Количество на модель
14
№
43
Название детали
Планка
Заводской номер
СНФ-200.10.00.006
Количество на модель
2
№
44
Название детали
Гусеница
Заводской номер
СНФ-200.10.07.000
Количество на модель
1
№
45
Название детали
Палец
Заводской номер
СНФ-200.10.00.004
Количество на модель
1
№
46
Название детали
Втулка
Заводской номер
СНФ-200.10.00.005
Количество на модель
2
№
47
Название детали
Гидроцилиндр
Заводской номер
КГЦМ.50.32-400
Количество на модель
1
№
48
Название детали
Болт
Заводской номер
М8-6gх16.88.35.0115
Количество на модель
2
№
49
Название детали
Планка
Заводской номер
СНФ-200.45.00.003-01
Количество на модель
1
№
50
Название детали
Палец
Заводской номер
СНФ-200.45.00.021-01
Количество на модель
1
№
51
Название детали
Болт
Заводской номер
М20-6gх70.88.35.0115
Количество на модель
4
№
52
Название детали
Шайба
Заводской номер
С.20.02Ст3.0115
Количество на модель
2
№
53
Название детали
Лыжа
Заводской номер
СНФ-200.10.10.000
Количество на модель
2
№
54
Название детали
Вот
Заводской номер
6-20b12х85.СтЗкп
Количество на модель
2
№
55
Название детали
Шплинт
Заводской номер
5х36.019
Количество на модель
2
№
56
Название детали
Шайба
Заводской номер
20.65Г.0115
Количество на модель
4
№
57
Название детали
Орех
Заводской номер
М20-6Н8.35.0115
Количество на модель
4
№
58
Название детали
Крышка
Заводской номер
9211А1.10.00.018
Количество на модель
1
№
59
Название детали
Редуктор конический
Заводской номер
9211А1.10.01.000
Количество на модель
1
№
60
Название детали
Кронштейн
Заводской номер
9211А1.10.20.100
Количество на модель
2
№
61
Название детали
Орех
Заводской номер
М14х1,5-6Н.8.35.0115
Количество на модель
4
№
62
Название детали
Шайба
Заводской номер
14.65Г.0115
Количество на модель
8
№
63
Название детали
Болт
Заводской номер
М14х1,5-6gх40.109.40X.0115
Количество на модель
4
№
64
Название детали
Карданный вал
Заводской номер
54-2201010-10
Количество на модель
1
№
65
Название детали
Болт
Заводской номер
М14х1,5-6gх30.109.40X.0115
Количество на модель
4
№
66
Название детали
Кожух
Заводской номер
9211А1.10.20.000
Количество на модель
1
№
67
Название детали
Орех
Заводской номер
М6-6Н.8.350115
Количество на модель
2
№
68
Название детали
Орех
Заводской номер
М30х2-6Н8.35.0115
Количество на модель
1
№
69
Название детали
Винт
Заводской номер
9211А1.10.00.022
Количество на модель
1
№
70
Название детали
Шайба
Заводской номер
С.12.02.Ст3.0115
Количество на модель
1
№
71
Название детали
Кронштейн
Заводской номер
9211А1.10.00.003
Количество на модель
2
№
72
Название детали
Звездочка ведущая
Заводской номер
9211АП0.07.000
Количество на модель
1
№
73
Название детали
прокладка
Заводской номер
9211А1.10.00.025
Количество на модель
1
№
74
Название детали
Натяжная звезда
Заводской номер
9211А1.10.06.000
Количество на модель
1
№
75
Название детали
Заглушка
Заводской номер
УДГ1-09.03.007
Количество на модель
2
№
76
Название детали
Палец
Заводской номер
702ЕА.01.20.000
Количество на модель
1
№
77
Название детали
Звездочка фрезы
Заводской номер
9211А1.10.09.000Б
Количество на модель
1
№
78
Название детали
Цепь
Заводской номер
ПР-25,4-6000
Количество на модель
1
№
79
Название детали
прокладка
Заводской номер
9211А1.10.00.027
Количество на модель
1
№
80
Название детали
прокладка
Заводской номер
9211А1.10.00.024
Количество на модель
3
№
81
Название детали
Крышка
Заводской номер
9211А1.10.00.021
Количество на модель
3
№
82
Название детали
Планка
Заводской номер
9211А1.10.00.017
Количество на модель
1
№
83
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | М10-6gх30.88.35.0115 | 4 | 4 | 1 | |||
| 2 | Наконечник | Д-902.10.13.002 | 4 | 4 | 2 | |||
| 3 | Тяга | 9211А1.10.00.031 | 2 | 2 | 3 | |||
| 4 | Орех | М10-6Н.8.35.0115 | 12 | 12 | 4 | |||
| 5 | Шайба | 10.65Г.0115 | 12 | 12 | 5 | |||
| 6 | Нож верхний | 9211А1.10.00.011 | 2 | 2 | 6 | |||
| 7 | Болт | М10-6gх25.88.35.0115 | 8 | 8 | 7 | |||
| 8 | корпус | 9211А1.10.02.000 | 1 | 1 | 8 | |||
| 9 | Винт | В.М16-6gх30.46.0115 | 8 | 8 | 9 | |||
| 10 | Нож боковой | 9211А1.10.00.013 | 2 | 2 | 10 | |||
| 11 | Нож | 9211А1.10.00.002 | 2 | 2 | 11 | |||
| 12 | Орех | М12-6Н.8.35.0115 | 14 | 14 | 12 | |||
| 13 | Шайба | 12.65Г.0115 | 15 | 15 | 13 | |||
| 14 | Орех | М16-6Н.8.35.0115 | 12 | 12 | 14 | |||
| 15 | Шайба | 16.65Г.0115 | 24 | 24 | 15 | |||
| 16 | Болт | М16-6gх45.88.35.0115 | 12 | 12 | 16 | |||
| 17 | Фреза | 9211А1.10.03.000 | 1 | 1 | 17 | |||
| 18 | Болт | М16-6gх35.88.35.0115 | 12 | 12 | 18 | |||
| 19 | Болт | М12-8gх35.88.35.0115 | 14 | 14 | 19 | |||
| 20 | Опора фрезы | 9211А1.10.15.000Б | 1 | 1 | 20 | |||
| 21 | Экран | 9211А1.10.12.000 | 2 | 2 | 21 | |||
| 22 | Вот | 6-8b12х22.СтЗкп. | 6 | 6 | 22 | |||
| 23 | Шайба | С8.02Ст30115 | 6 | 6 | 23 | |||
| 24 | Шплинт | 2х16.019 | 6 | 6 | 24 | |||
| 25 | прокладка | 9211А1.10.00.026 | 1 | 1 | 25 | |||
| 26 | Крышка | 9211А1.10.00.019 | 1 | 1 | 26 | |||
| 27 | Шайба | 8.65Г.0115 | 30 | 30 | 27 | |||
| 28 | Болт | М8-6gх20.88.35.0115 | 29 | 29 | 28 | |||
| 29 | Масленка | 1,3Ц6 | 3 | 3 | 29 | |||
| 30 | Фланец | 9211А1.10.00.014 | 1 | 1 | 30 | |||
| 31 | КОЛЬЦО | 9211А1.10.00.028 | 1 | 1 | 31 | |||
| 32 | КОЛЬЦО | 9211А1.10.00.028-01 | 1 | 1 | 32 | |||
| 33 | Шайба | 9211А1.10.00.016 | 1 | 1 | 33 | |||
| 34 | Болт | М12-6gх25.88.35.0115 | 2 | 2 | 34 | |||
| 35 | Шплинт | 4х32.019 | 1 | 1 | 35 | |||
| 36 | Штифт | СНФ-200.10.00.009 | 1 | 1 | 36 | |||
| 37 | Втулка | СНФ-200.10.11.001 | 2 | 2 | 37 | |||
| 38 | КОЛЬЦО | 9211А1.10.00.015 | 1 | 1 | 38 | |||
| 39 | Ротор | 9211А1.10.05.000 | 1 | 1 | 39 | |||
| 40 | Кожух ротора | 9211А1.10.04.000 | 1 | 1 | 40 | |||
| 41 | Тяга | 9211А1.10.00.012 | 1 | 1 | 41 | |||
| 42 | Болт | М6-6gх16.88.35.0115 | 14 | 14 | 42 | |||
| 43 | Шайба | 6.65Г.0115 | 14 | 14 | 43 | |||
| 44 | Планка | СНФ-200.10.00.006 | 2 | 2 | 44 | |||
| 45 | Гусеница | СНФ-200.10.07.000 | 1 | 1 | 45 | |||
| 46 | Палец | СНФ-200.10.00.004 | 1 | 1 | 46 | |||
| 47 | Втулка | СНФ-200.10.00.005 | 2 | 2 | 47 | |||
| 48 | Гидроцилиндр | КГЦМ.50.32-400 | 1 | 1 | 48 | |||
| 49 | Болт | М8-6gх16.88.35.0115 | 2 | 2 | 49 | |||
| 50 | Планка | СНФ-200.45.00.003-01 | 1 | 1 | 50 | |||
| 51 | Палец | СНФ-200.45.00.021-01 | 1 | 1 | 51 | |||
| 52 | Болт | М20-6gх70.88.35.0115 | 4 | 4 | 52 | |||
| 53 | Шайба | С.20.02Ст3.0115 | 2 | 2 | 53 | |||
| 54 | Лыжа | СНФ-200.10.10.000 | 2 | 2 | 54 | |||
| 55 | Вот | 6-20b12х85.СтЗкп | 2 | 2 | 55 | |||
| 56 | Шплинт | 5х36.019 | 2 | 2 | 56 | |||
| 57 | Шайба | 20.65Г.0115 | 4 | 4 | 57 | |||
| 58 | Орех | М20-6Н8.35.0115 | 4 | 4 | 58 | |||
| 59 | Крышка | 9211А1.10.00.018 | 1 | 1 | 59 | |||
| 60 | Редуктор конический | 9211А1.10.01.000 | 1 | 1 | 60 | |||
| 61 | Кронштейн | 9211А1.10.20.100 | 2 | 2 | 61 | |||
| 62 | Орех | М14х1,5-6Н.8.35.0115 | 4 | 4 | 62 | |||
| 63 | Шайба | 14.65Г.0115 | 8 | 8 | 63 | |||
| 64 | Болт | М14х1,5-6gх40.109.40X.0115 | 4 | 4 | 64 | |||
| 65 | Карданный вал | 54-2201010-10 | 1 | 1 | 65 | |||
| 66 | Болт | М14х1,5-6gх30.109.40X.0115 | 4 | 4 | 66 | |||
| 67 | Кожух | 9211А1.10.20.000 | 1 | 1 | 67 | |||
| 68 | Орех | М6-6Н.8.350115 | 2 | 2 | 68 | |||
| 69 | Орех | М30х2-6Н8.35.0115 | 1 | 1 | 69 | |||
| 70 | Винт | 9211А1.10.00.022 | 1 | 1 | 70 | |||
| 71 | Шайба | С.12.02.Ст3.0115 | 1 | 1 | 71 | |||
| 72 | Кронштейн | 9211А1.10.00.003 | 2 | 2 | 72 | |||
| 73 | Звездочка ведущая | 9211АП0.07.000 | 1 | 1 | 73 | |||
| 74 | прокладка | 9211А1.10.00.025 | 1 | 1 | 74 | |||
| 75 | Натяжная звезда | 9211А1.10.06.000 | 1 | 1 | 75 | |||
| 76 | Заглушка | УДГ1-09.03.007 | 2 | 2 | 76 | |||
| 77 | Палец | 702ЕА.01.20.000 | 1 | 1 | 77 | |||
| 78 | Звездочка фрезы | 9211А1.10.09.000Б | 1 | 1 | 78 | |||
| 79 | Цепь | ПР-25,4-6000 | 1 | 1 | 79 | |||
| 80 | прокладка | 9211А1.10.00.027 | 1 | 1 | 80 | |||
| 81 | прокладка | 9211А1.10.00.024 | 3 | 3 | 81 | |||
| 82 | Крышка | 9211А1.10.00.021 | 3 | 3 | 82 | |||
| 83 | Планка | 9211А1.10.00.017 | 1 | 1 | 83 |
