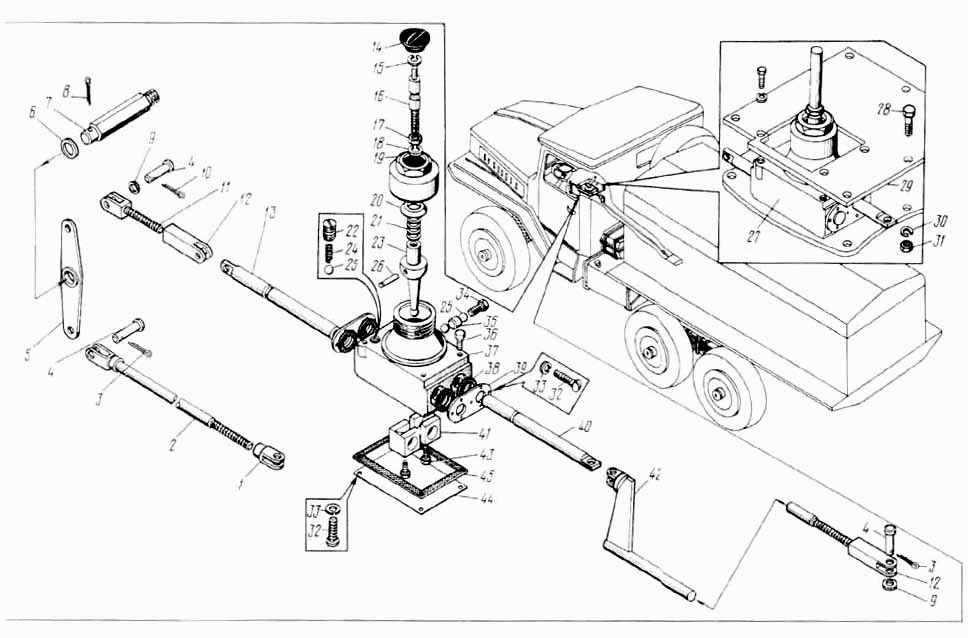

ДЭ- Управление ходоуменьшителем и раздаточной коробкой
100%
Название детали
Вилка
Заводской номер
ДЭ-226.60.01.301
Количество на модель
1
№
1
Название детали
Тяга
Заводской номер
ДЭ-226.60.01.300
Количество на модель
1
№
2
Название детали
Шплинт
Заводской номер
3,2х20.397
Количество на модель
4
№
3
Название детали
Палец
Заводской номер
ТМ-59.1070-01
Количество на модель
4
№
4
Название детали
Рычаг
Заводской номер
ДЭ-226.66.61266
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
20.11371
Количество на модель
1
№
6
Название детали
Вот
Заводской номер
ДЭ-226.60.01.002
Количество на модель
1
№
7
Название детали
Шплинт
Заводской номер
5х36.397
Количество на модель
1
№
8
Название детали
Шайба
Заводской номер
12х2.11371
Количество на модель
2
№
9
Название детали
Шплинт
Заводской номер
2х20.397
Количество на модель
4
№
10
Название детали
Тяга
Заводской номер
ДЭ-226.60.01.100
Количество на модель
1
№
11
Название детали
Тяговая вилка
Заводской номер
36-3503036
Количество на модель
2
№
12
Название детали
Терка
Заводской номер
Д-902.61.50.001-А
Количество на модель
1
№
13
Название детали
Ручка
Заводской номер
Д-565.7121-100
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
1
№
15
Название детали
Рычаг
Заводской номер
Д-902.61.50.008-А
Количество на модель
1
№
16
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
Д-565.7121-02
Количество на модель
1
№
19
Название детали
Сферическая шайба
Заводской номер
Д-902.61.50.013
Количество на модель
1
№
20
Название детали
Пружина
Заводской номер
Д-565.7121-04
Количество на модель
1
№
21
Название детали
Пробка
Заводской номер
Д-902.61.50.011
Количество на модель
2
№
22
Название детали
Рычаг сферический
Заводской номер
Д-902.61.50.005
Количество на модель
1
№
23
Название детали
Пружина
Заводской номер
Д-565.3110-64
Количество на модель
2
№
24
Название детали
Шар
Заводской номер
10.3722
Количество на модель
4
№
25
Название детали
Палец
Заводской номер
Д-565.7121-06
Количество на модель
1
№
26
Название детали
Механизм переключения
Заводской номер
Д-902.61.50.000-А
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
М10х30.7796
Количество на модель
6
№
28
Название детали
Лист
Заводской номер
Д-902.61.00.001-А
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
10
№
30
Название детали
Орех
Заводской номер
М10.5315
Количество на модель
6
№
31
Название детали
Винт
Заводской номер
ВМ4х10.17473
Количество на модель
18
№
32
Название детали
Шайба
Заводской номер
4.6402
Количество на модель
18
№
33
Название детали
Пробка
Заводской номер
Д-902.61.50.014
Количество на модель
1
№
34
Название детали
Сухарь
Заводской номер
Д-902.61.50.007
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
М10х20.7796
Количество на модель
4
№
36
Название детали
корпус
Заводской номер
Д-902.61.50.010-А
Количество на модель
1
№
37
Название детали
КОЛЬЦО
Заводской номер
СП 30-19-3.5.6308
Количество на модель
4
№
38
Название детали
Крышка
Заводской номер
Д-565.7121-14
Количество на модель
2
№
39
Название детали
Терка
Заводской номер
Д-902.61.50.002-А
Количество на модель
1
№
40
Название детали
Гусеница
Заводской номер
Д-565.7121-12
Количество на модель
2
№
41
Название детали
Тяга ходоуменьшителя
Заводской номер
Д-902.61.10.000-А
Количество на модель
1
№
42
Название детали
Винт стопорный
Заводской номер
Д-565.3910-38
Количество на модель
2
№
43
Название детали
Крышка
Заводской номер
Д-565.7121-10
Количество на модель
1
№
44
Название детали
прокладка
Заводской номер
Д-565.7121-11
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вилка | ДЭ-226.60.01.301 | 1 | 1 | 1 | |||
| 2 | Тяга | ДЭ-226.60.01.300 | 1 | 1 | 2 | |||
| 3 | Шплинт | 3,2х20.397 | 4 | 4 | 3 | |||
| 4 | Палец | ТМ-59.1070-01 | 4 | 4 | 4 | |||
| 5 | Рычаг | ДЭ-226.66.61266 | 1 | 1 | 5 | |||
| 6 | Шайба | 20.11371 | 1 | 1 | 6 | |||
| 7 | Вот | ДЭ-226.60.01.002 | 1 | 1 | 7 | |||
| 8 | Шплинт | 5х36.397 | 1 | 1 | 8 | |||
| 9 | Шайба | 12х2.11371 | 2 | 2 | 9 | |||
| 10 | Шплинт | 2х20.397 | 4 | 4 | 10 | |||
| 11 | Тяга | ДЭ-226.60.01.100 | 1 | 1 | 11 | |||
| 12 | Тяговая вилка | 36-3503036 | 2 | 2 | 12 | |||
| 13 | Терка | Д-902.61.50.001-А | 1 | 1 | 13 | |||
| 14 | Ручка | Д-565.7121-100 | 1 | 1 | 14 | |||
| 15 | Шайба | 12.6402 | 1 | 1 | 15 | |||
| 16 | Рычаг | Д-902.61.50.008-А | 1 | 1 | 16 | |||
| 17 | Орех | М16.5915 | 1 | 1 | 17 | |||
| 18 | Шайба | 16.6402 | 1 | 1 | 18 | |||
| 19 | Шайба | Д-565.7121-02 | 1 | 1 | 19 | |||
| 20 | Сферическая шайба | Д-902.61.50.013 | 1 | 1 | 20 | |||
| 21 | Пружина | Д-565.7121-04 | 1 | 1 | 21 | |||
| 22 | Пробка | Д-902.61.50.011 | 2 | 2 | 22 | |||
| 23 | Рычаг сферический | Д-902.61.50.005 | 1 | 1 | 23 | |||
| 24 | Пружина | Д-565.3110-64 | 2 | 2 | 24 | |||
| 25 | Шар | 10.3722 | 4 | 4 | 25 | |||
| 26 | Палец | Д-565.7121-06 | 1 | 1 | 26 | |||
| 27 | Механизм переключения | Д-902.61.50.000-А | 1 | 1 | 27 | |||
| 28 | Болт | М10х30.7796 | 6 | 6 | 28 | |||
| 29 | Лист | Д-902.61.00.001-А | 1 | 1 | 29 | |||
| 30 | Шайба | 10.6402 | 10 | 10 | 30 | |||
| 31 | Орех | М10.5315 | 6 | 6 | 31 | |||
| 32 | Винт | ВМ4х10.17473 | 18 | 18 | 32 | |||
| 33 | Шайба | 4.6402 | 18 | 18 | 33 | |||
| 34 | Пробка | Д-902.61.50.014 | 1 | 1 | 34 | |||
| 35 | Сухарь | Д-902.61.50.007 | 1 | 1 | 35 | |||
| 36 | Болт | М10х20.7796 | 4 | 4 | 36 | |||
| 37 | корпус | Д-902.61.50.010-А | 1 | 1 | 37 | |||
| 38 | КОЛЬЦО | СП 30-19-3.5.6308 | 4 | 4 | 38 | |||
| 39 | Крышка | Д-565.7121-14 | 2 | 2 | 39 | |||
| 40 | Терка | Д-902.61.50.002-А | 1 | 1 | 40 | |||
| 41 | Гусеница | Д-565.7121-12 | 2 | 2 | 41 | |||
| 42 | Тяга ходоуменьшителя | Д-902.61.10.000-А | 1 | 1 | 42 | |||
| 43 | Винт стопорный | Д-565.3910-38 | 2 | 2 | 43 | |||
| 44 | Крышка | Д-565.7121-10 | 1 | 1 | 44 | |||
| 45 | прокладка | Д-565.7121-11 | 1 | 1 | 45 |
