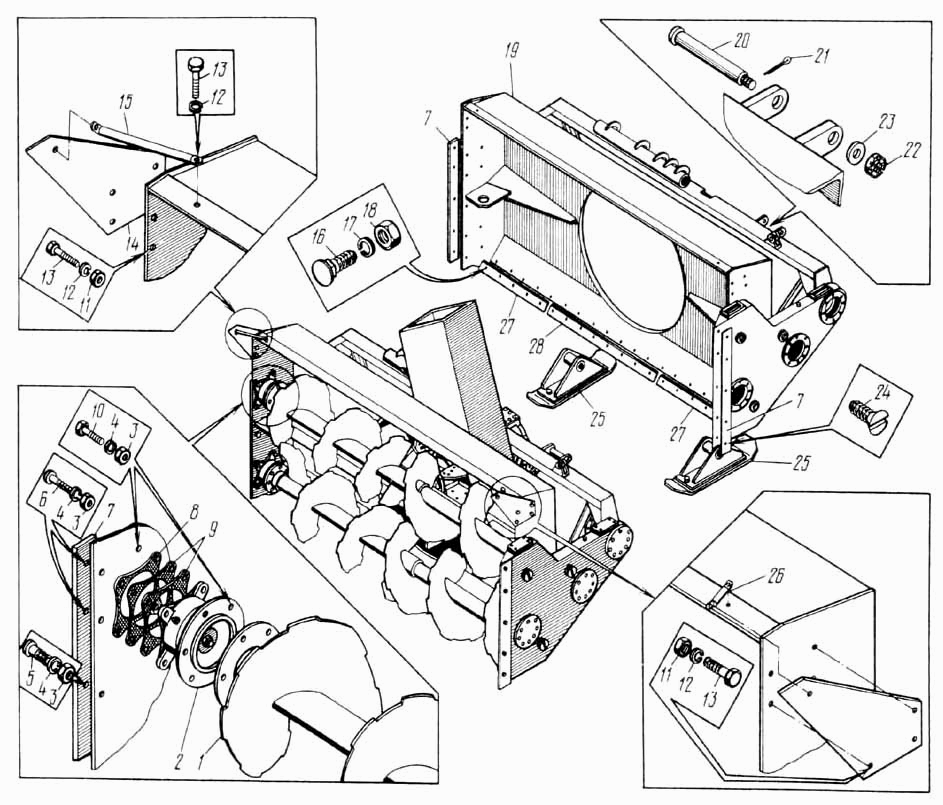

ДЭ- Рабочий орган
100%
Название детали
Шнек снегоочистителя
Заводской номер
Д-902.13.00.000
Количество на модель
2
№
1
Название детали
Винтовая опора
Заводской номер
Д-902.10.15.000
Количество на модель
2
№
2
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
33
№
3
Название детали
Шайба
Заводской номер
16.6402
Количество на модель
33
№
4
Название детали
Винт
Заводской номер
ВМ16х40.17475
Количество на модель
1
№
5
Название детали
Винт
Заводской номер
ВМ16х55.17475
Количество на модель
4
№
6
Название детали
Нож боковой
Заводской номер
Д-902.10.00.022
Количество на модель
2
№
7
Название детали
прокладка
Заводской номер
Д-902.10.00.015
Количество на модель
2
№
8
Название детали
прокладка
Заводской номер
Д-902.10.00.025
Количество на модель
4
№
9
Название детали
Болт
Заводской номер
М16х45.7796
Количество на модель
25
№
10
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
14
№
12
Название детали
Болт
Заводской номер
М10х30.7796
Количество на модель
12
№
13
Название детали
Нож верхний
Заводской номер
Д-902.10.00.006
Количество на модель
2
№
14
Название детали
Раскос правый
Заводской номер
Д-902.10.13.000
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М12х35.7786
Количество на модель
18
№
16
Название детали
Шайба
Заводской номер
12.6402
Количество на модель
18
№
17
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
18
№
18
Название детали
Корпус рабочего органа
Заводской номер
ДЭ-226.10.10.000
Количество на модель
1
№
19
Название детали
Палец
Заводской номер
Д-902.10.00.038
Количество на модель
2
№
20
Название детали
Шплинт
Заводской номер
4х36.397
Количество на модель
2
№
21
Название детали
Орех
Заводской номер
М20.5919
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
Д-902.10.00.039
Количество на модель
2
№
23
Название детали
Винт
Заводской номер
ВМ16х30.17475
Количество на модель
5
№
24
Название детали
Лыжа
Заводской номер
ДЭ-226.10.02.000
Количество на модель
2
№
25
Название детали
Раскос левый
Заводской номер
Д-902.10.19.000
Количество на модель
1
№
26
Название детали
Нож нижний крайний
Заводской номер
Д-902.10.00.028
Количество на модель
2
№
27
Название детали
Нож нижний средний
Заводской номер
Д-902.10.00.029
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шнек снегоочистителя | Д-902.13.00.000 | 2 | 2 | 1 | |||
| 2 | Винтовая опора | Д-902.10.15.000 | 2 | 2 | 2 | |||
| 3 | Орех | М16.5915 | 33 | 33 | 3 | |||
| 4 | Шайба | 16.6402 | 33 | 33 | 4 | |||
| 5 | Винт | ВМ16х40.17475 | 1 | 1 | 5 | |||
| 6 | Винт | ВМ16х55.17475 | 4 | 4 | 6 | |||
| 7 | Нож боковой | Д-902.10.00.022 | 2 | 2 | 7 | |||
| 8 | прокладка | Д-902.10.00.015 | 2 | 2 | 8 | |||
| 9 | прокладка | Д-902.10.00.025 | 4 | 4 | 9 | |||
| 10 | Болт | М16х45.7796 | 25 | 25 | 10 | |||
| 11 | Гайка | М10.5915 | 4 | 4 | 11 | |||
| 12 | Шайба | 10.6402 | 14 | 14 | 12 | |||
| 13 | Болт | М10х30.7796 | 12 | 12 | 13 | |||
| 14 | Нож верхний | Д-902.10.00.006 | 2 | 2 | 14 | |||
| 15 | Раскос правый | Д-902.10.13.000 | 1 | 1 | 15 | |||
| 16 | Болт | М12х35.7786 | 18 | 18 | 16 | |||
| 17 | Шайба | 12.6402 | 18 | 18 | 17 | |||
| 18 | Гайка | М12.5915 | 18 | 18 | 18 | |||
| 19 | Корпус рабочего органа | ДЭ-226.10.10.000 | 1 | 1 | 19 | |||
| 20 | Палец | Д-902.10.00.038 | 2 | 2 | 20 | |||
| 21 | Шплинт | 4х36.397 | 2 | 2 | 21 | |||
| 22 | Орех | М20.5919 | 2 | 2 | 22 | |||
| 23 | Шайба | Д-902.10.00.039 | 2 | 2 | 23 | |||
| 24 | Винт | ВМ16х30.17475 | 5 | 5 | 24 | |||
| 25 | Лыжа | ДЭ-226.10.02.000 | 2 | 2 | 25 | |||
| 26 | Раскос левый | Д-902.10.19.000 | 1 | 1 | 26 | |||
| 27 | Нож нижний крайний | Д-902.10.00.028 | 2 | 2 | 27 | |||
| 28 | Нож нижний средний | Д-902.10.00.029 | 1 | 1 | 28 |
