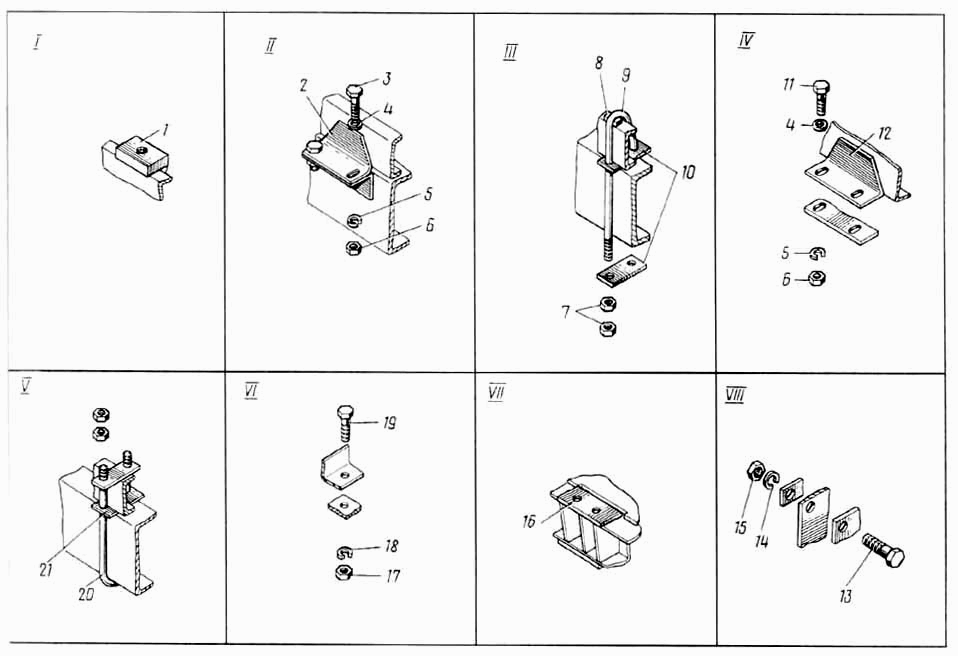

DE- рама субмотора
100%
Название детали
Накладка малая
Заводской номер
Д-902.30.00.008
Количество на модель
2
№
1
Название детали
Кронштейн
Заводской номер
Д-902.30.00.022
Количество на модель
2
№
2
Название детали
Болт
Заводской номер
М14х36.7796
Количество на модель
4
№
3
Название детали
Шайба
Заводской номер
14.11371
Количество на модель
8
№
4
Название детали
Шайба
Заводской номер
14.6402
Количество на модель
8
№
5
Название детали
Гайка
Заводской номер
М14.5915
Количество на модель
8
№
6
Название детали
Орех
Заводской номер
М16.5915
Количество на модель
48
№
7
Название детали
Тарелка
Заводской номер
Д-902.30.00.017
Количество на модель
10
№
8
Название детали
Стремянка
Заводской номер
Д-902.30.00.002
Количество на модель
10
№
9
Название детали
Накладка
Заводской номер
Д-902.30.00.011
Количество на модель
20
№
10
Название детали
Болт
Заводской номер
М14х40.7796
Количество на модель
4
№
11
Название детали
Кронштейн
Заводской номер
Д-902.30.00.025
Количество на модель
2
№
12
Название детали
Болт
Заводской номер
М8х20.7796
Количество на модель
32
№
13
Название детали
Шайба
Заводской номер
8.6402
Количество на модель
32
№
14
Название детали
Гайка
Заводской номер
М8.5915
Количество на модель
32
№
15
Название детали
Накладка большая
Заводской номер
Д-902.30.00.007
Количество на модель
2
№
16
Название детали
Гайка
Заводской номер
М10.5915
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
10.6402
Количество на модель
4
№
18
Название детали
Болт
Заводской номер
М10х25.7796
Количество на модель
4
№
19
Название детали
Стремянка
Заводской номер
Д-902.30.00.026
Количество на модель
2
№
20
Название детали
Планка
Заводской номер
ДЭ-16.10.00.017
Количество на модель
2
№
21
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Накладка малая | Д-902.30.00.008 | 2 | 2 | 1 | |||
| 2 | Кронштейн | Д-902.30.00.022 | 2 | 2 | 2 | |||
| 3 | Болт | М14х36.7796 | 4 | 4 | 3 | |||
| 4 | Шайба | 14.11371 | 8 | 8 | 4 | |||
| 5 | Шайба | 14.6402 | 8 | 8 | 5 | |||
| 6 | Гайка | М14.5915 | 8 | 8 | 6 | |||
| 7 | Орех | М16.5915 | 48 | 48 | 7 | |||
| 8 | Тарелка | Д-902.30.00.017 | 10 | 10 | 8 | |||
| 9 | Стремянка | Д-902.30.00.002 | 10 | 10 | 9 | |||
| 10 | Накладка | Д-902.30.00.011 | 20 | 20 | 10 | |||
| 11 | Болт | М14х40.7796 | 4 | 4 | 11 | |||
| 12 | Кронштейн | Д-902.30.00.025 | 2 | 2 | 12 | |||
| 13 | Болт | М8х20.7796 | 32 | 32 | 13 | |||
| 14 | Шайба | 8.6402 | 32 | 32 | 14 | |||
| 15 | Гайка | М8.5915 | 32 | 32 | 15 | |||
| 16 | Накладка большая | Д-902.30.00.007 | 2 | 2 | 16 | |||
| 17 | Гайка | М10.5915 | 4 | 4 | 17 | |||
| 18 | Шайба | 10.6402 | 4 | 4 | 18 | |||
| 19 | Болт | М10х25.7796 | 4 | 4 | 19 | |||
| 20 | Стремянка | Д-902.30.00.026 | 2 | 2 | 20 | |||
| 21 | Планка | ДЭ-16.10.00.017 | 2 | 2 | 21 |
