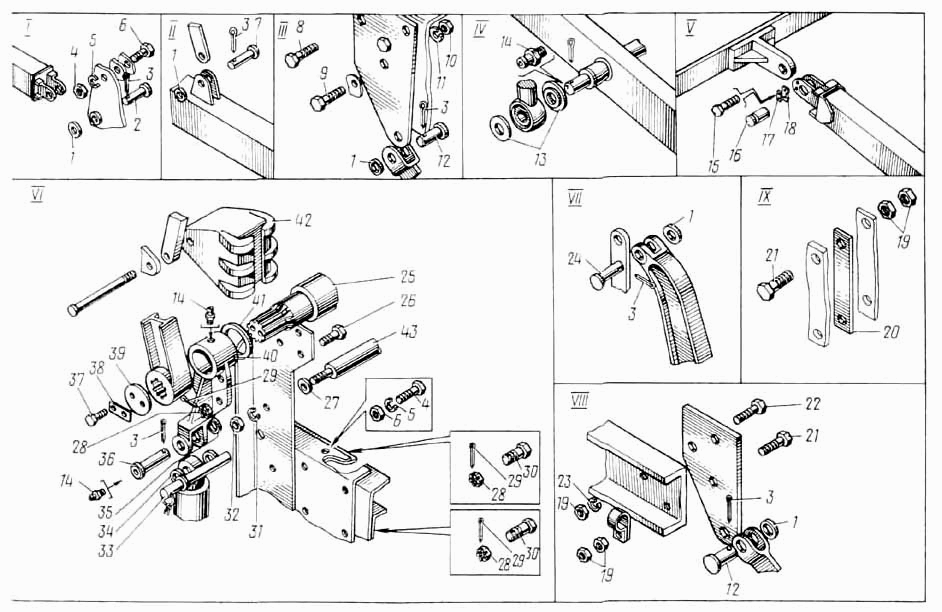

DE-Подвеска рабочего органа
100%
Название детали
Шайба
Заводской номер
24.11371
Количество на модель
10
№
1
Название детали
Вот
Заводской номер
6-12х85.9650
Количество на модель
2
№
2
Название детали
Шплинт
Заводской номер
5х45.397
Количество на модель
14
№
3
Название детали
Болт
Заводской номер
М18х45.7796
Количество на модель
16
№
4
Название детали
Шайба
Заводской номер
18.6402
Количество на модель
16
№
5
Название детали
Орех
Заводской номер
М18.5915
Количество на модель
16
№
6
Название детали
Вот
Заводской номер
Д-902.20.00.020-01
Количество на модель
2
№
7
Название детали
Болт
Заводской номер
М12х45.7796
Количество на модель
2
№
8
Название детали
Болт (d=12, l=50, L0=30, H=7, S=17)
Заводской номер
М12х50.7796
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
М12.5915
Количество на модель
3
№
10
Название детали
Шайба
Заводской номер
12 6402
Количество на модель
3
№
11
Название детали
Вот
Заводской номер
Д-902.20.00.020
Количество на модель
2
№
12
Название детали
Шайба закрепительная
Заводской номер
Д-902.20.00.003
Количество на модель
2
№
13
Название детали
Масленка
Заводской номер
1.3.19853
Количество на модель
6
№
14
Название детали
Болт
Заводской номер
М6х16.7798
Количество на модель
4
№
15
Название детали
Вот
Заводской номер
Д-902.20 00.016
Количество на модель
2
№
16
Название детали
Стопорная пластина
Заводской номер
Д-902.10.00 031
Количество на модель
2
№
17
Название детали
Стопор
Заводской номер
Д-902.10.00.001
Количество на модель
2
№
18
Название детали
Орех
Заводской номер
М145915
Количество на модель
8
№
19
Название детали
прокладка
Заводской номер
ДЭ-226.20.00.004
Количество на модель
1
№
20
Название детали
Болт
Заводской номер
М14х65.7796
Количество на модель
4
№
21
Название детали
Болт
Заводской номер
М14х1,5х40.7796
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
14.6402
Количество на модель
1
№
23
Название детали
Вот
Заводской номер
6-25х70.9650
Количество на модель
2
№
24
Название детали
Ось уравнительная
Заводской номер
Д-902.27.007000
Количество на модель
1
№
25
Название детали
Болт
Заводской номер
2М16х45.7796
Количество на модель
12
№
26
Название детали
Шайба
Заводской номер
Д-902.20.00.013
Количество на модель
4
№
27
Название детали
Орех
Заводской номер
М16.5918
Количество на модель
20
№
28
Название детали
Шплинт
Заводской номер
4х36.397
Количество на модель
20
№
29
Название детали
Болт
Заводской номер
2М16х50.7796
Количество на модель
8
№
30
Название детали
Шайба
Заводской номер
20.6402
Количество на модель
2
№
31
Название детали
Орех
Заводской номер
М20.5915
Количество на модель
2
№
32
Название детали
Стопор
Заводской номер
Д-902.21.00.000
Количество на модель
2
№
33
Название детали
Кольцо крепления
Заводской номер
Д-902.20.00.014
Количество на модель
4
№
34
Название детали
Шайба
Заводской номер
30 11371
Количество на модель
2
№
35
Название детали
Ось крепления
Заводской номер
Д-902.20.00.004
Количество на модель
2
№
36
Название детали
Болт
Заводской номер
М8х25.7796
Количество на модель
4
№
37
Название детали
Планка закрепительная
Заводской номер
48х20.060 -89
Количество на модель
2
№
38
Название детали
Шайба крепления
Заводской номер
Д-902.20.00.007
Количество на модель
2
№
39
Название детали
Кронштейн гидроцилиндра
Заводской номер
Д-902.20.00.008
Количество на модель
2
№
40
Название детали
Шайба компенсирующая
Заводской номер
Д-902.20.00.011
Количество на модель
4
№
41
Название детали
Подвесная горка
Заводской номер
Д-902.20.00.002
Количество на модель
2
№
42
Название детали
Стяжка стоек подвески
Заводской номер
Д-902.20.00.010
Количество на модель
1
№
43
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шайба | 24.11371 | 10 | 10 | 1 | |||
| 2 | Вот | 6-12х85.9650 | 2 | 2 | 2 | |||
| 3 | Шплинт | 5х45.397 | 14 | 14 | 3 | |||
| 4 | Болт | М18х45.7796 | 16 | 16 | 4 | |||
| 5 | Шайба | 18.6402 | 16 | 16 | 5 | |||
| 6 | Орех | М18.5915 | 16 | 16 | 6 | |||
| 7 | Вот | Д-902.20.00.020-01 | 2 | 2 | 7 | |||
| 8 | Болт | М12х45.7796 | 2 | 2 | 8 | |||
| 9 | Болт (d=12, l=50, L0=30, H=7, S=17) | М12х50.7796 | 1 | 1 | 9 | |||
| 10 | Гайка | М12.5915 | 3 | 3 | 10 | |||
| 11 | Шайба | 12 6402 | 3 | 3 | 11 | |||
| 12 | Вот | Д-902.20.00.020 | 2 | 2 | 12 | |||
| 13 | Шайба закрепительная | Д-902.20.00.003 | 2 | 2 | 13 | |||
| 14 | Масленка | 1.3.19853 | 6 | 6 | 14 | |||
| 15 | Болт | М6х16.7798 | 4 | 4 | 15 | |||
| 16 | Вот | Д-902.20 00.016 | 2 | 2 | 16 | |||
| 17 | Стопорная пластина | Д-902.10.00 031 | 2 | 2 | 17 | |||
| 18 | Стопор | Д-902.10.00.001 | 2 | 2 | 18 | |||
| 19 | Орех | М145915 | 8 | 8 | 19 | |||
| 20 | прокладка | ДЭ-226.20.00.004 | 1 | 1 | 20 | |||
| 21 | Болт | М14х65.7796 | 4 | 4 | 21 | |||
| 22 | Болт | М14х1,5х40.7796 | 1 | 1 | 22 | |||
| 23 | Шайба | 14.6402 | 1 | 1 | 23 | |||
| 24 | Вот | 6-25х70.9650 | 2 | 2 | 24 | |||
| 25 | Ось уравнительная | Д-902.27.007000 | 1 | 1 | 25 | |||
| 26 | Болт | 2М16х45.7796 | 12 | 12 | 26 | |||
| 27 | Шайба | Д-902.20.00.013 | 4 | 4 | 27 | |||
| 28 | Орех | М16.5918 | 20 | 20 | 28 | |||
| 29 | Шплинт | 4х36.397 | 20 | 20 | 29 | |||
| 30 | Болт | 2М16х50.7796 | 8 | 8 | 30 | |||
| 31 | Шайба | 20.6402 | 2 | 2 | 31 | |||
| 32 | Орех | М20.5915 | 2 | 2 | 32 | |||
| 33 | Стопор | Д-902.21.00.000 | 2 | 2 | 33 | |||
| 34 | Кольцо крепления | Д-902.20.00.014 | 4 | 4 | 34 | |||
| 35 | Шайба | 30 11371 | 2 | 2 | 35 | |||
| 36 | Ось крепления | Д-902.20.00.004 | 2 | 2 | 36 | |||
| 37 | Болт | М8х25.7796 | 4 | 4 | 37 | |||
| 38 | Планка закрепительная | 48х20.060 -89 | 2 | 2 | 38 | |||
| 39 | Шайба крепления | Д-902.20.00.007 | 2 | 2 | 39 | |||
| 40 | Кронштейн гидроцилиндра | Д-902.20.00.008 | 2 | 2 | 40 | |||
| 41 | Шайба компенсирующая | Д-902.20.00.011 | 4 | 4 | 41 | |||
| 42 | Подвесная горка | Д-902.20.00.002 | 2 | 2 | 42 | |||
| 43 | Стяжка стоек подвески | Д-902.20.00.010 | 1 | 1 | 43 |
